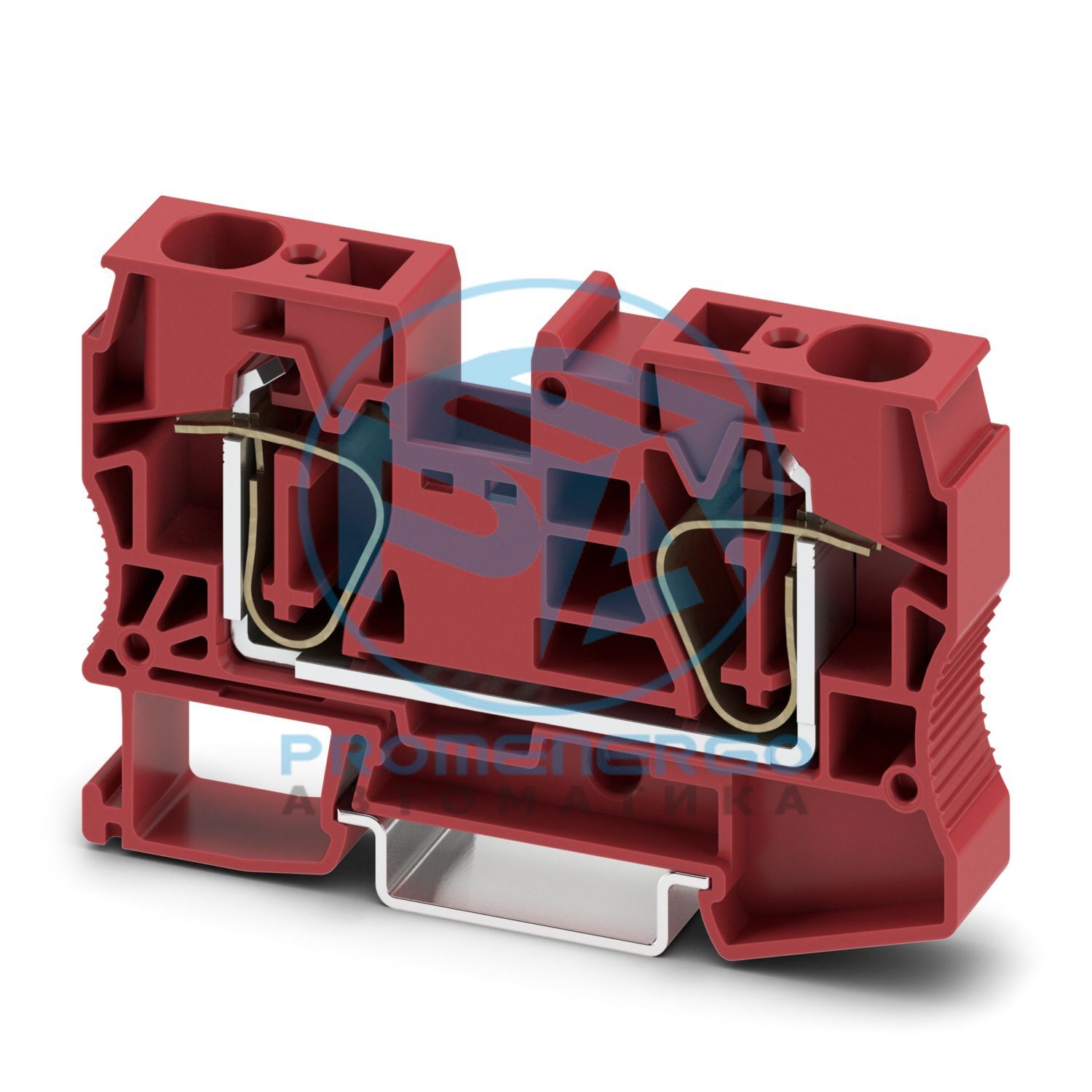

ST 16 RD - Проходная модульная клемма
Проходная модульная клемма, ном. напряжение: 1000 В, номинальный ток: 76 А, количество подключений: 2, способ подключения: Пружинное соединение, Номинальное сечение: 16 мм 2 , сечение: 0,2 мм 2 - 25 мм 2 , тип монтажа: NS 35/15, NS 35/7,5, цвет: красный
Технические характеристики
| Тип продукта | Проходной клеммный блок |
|---|
| Количество соединений | 2 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Номинальное сечение | 16 мм2 |
|---|
| Способ подключения | Пружинное соединение |
|---|
| Длина зачистки | 18 мм |
|---|
| Внутренний цилиндрический калибр | А7 |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 25 мм2 |
|---|
| Сечение AWG | 24 ... 4 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,2 мм2 ... 16 мм2 |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,25 мм2 ... 16 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,25 мм2 ... 16 мм2 |
|---|
| 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой | 1,5 мм2 ... 4 мм2 |
|---|
| Номинальное сечение | 16 мм2 |
|---|
| Номинальный ток | 76 А |
|---|
| Максимальный ток нагрузки | 90 А (при поперечном сечении провода 25 мм2) |
|---|
| Номинальное напряжение | 1000 В |
|---|
| Идентификация | ? II 2 GD Ex eb IIC Gb |
|---|
| Диапазон рабочих температур | -60 °С ... 85 °С |
|---|
| Сертифицированные аксессуары | 3036657 Д-СТ 16 |
|---|
| Список мостов | Вставной мост / FBS 2-12 / 3005950 |
|---|
| Данные моста | 60 А (16 мм2) |
|---|
| Взрывоопасное повышение температуры | 40 К (71,3 А/16 мм2) |
|---|
| для соединения с мостом | 550 В |
|---|
| Номинальное напряжение изоляции | 500 В |
|---|
| выход | (Постоянный) |
|---|
| Номинальное напряжение | 550 В |
|---|
| Номинальный ток | 64,5 А |
|---|
| Максимальный ток нагрузки | 81,5 А |
|---|
| Контактное сопротивление | 0,34 мОм |
|---|
| Номинальное сечение | 16 мм2 |
|---|
| Номинальное сечение AWG | 6 |
|---|
| Емкость подключения жесткая | 1,5 мм2 ... 25 мм2 |
|---|
| Емкость подключения AWG | 16 ... 4 |
|---|
| Гибкая емкость подключения | 1,5 мм2 ... 16 мм2 |
|---|
| Емкость подключения AWG | 16 ... 6 |
|---|
| Ширина | 12,2 мм |
|---|
| Ширина торцевой крышки | 2,2 мм |
|---|
| Цвет | красный (RAL 3001) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Открытая боковая панель | Да |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Номер позиции | 3035663 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Примечание | Под заказ (возврату не подлежит). |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE2111 |
|---|
| GTIN | 4046356625104 |
|---|
| Вес за штуку (включая упаковку) | 99,99 г |
|---|
| Вес за штуку (без упаковки) | 99,99 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27250101 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
