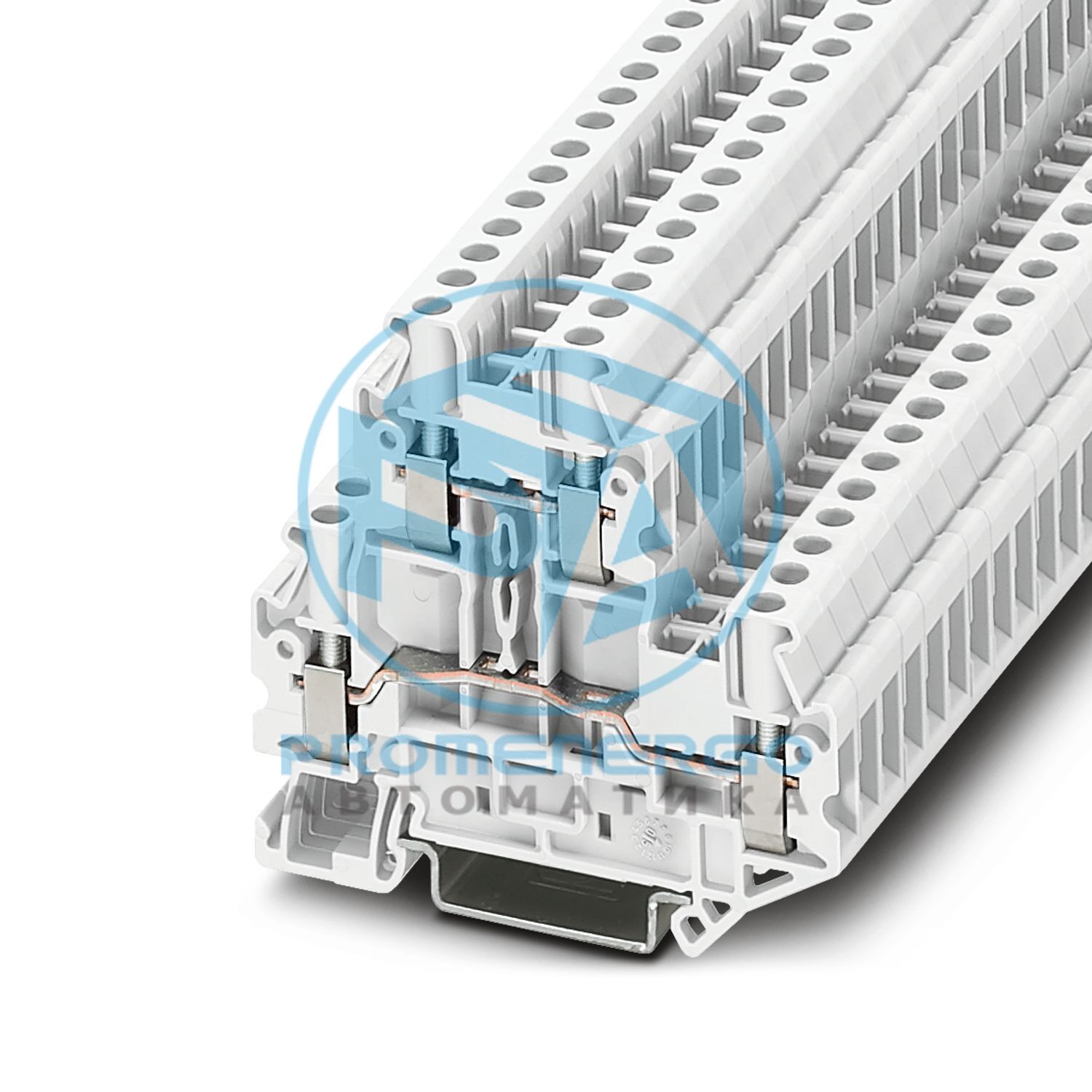

Клеммник двухуровневый, ном. напряжение: 800 В, номинальный ток: 30 А, способ подключения: Винтовое соединение, 1-й и 2-й уровень, Номинальное сечение: 4 мм 2 , сечение: 0,14 мм 2 - 6 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: белый
Технические характеристики
Тип продукта
Многоуровневая клеммная колодка
Семейство продуктов
ЮТ
Область применения
Железнодорожная отрасль
Количество соединений
4
Количество строк
2
Потенциалы
2
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Количество соединений на уровень
2
Номинальное сечение
4 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,6...0,8 Нм
Длина зачистки
9 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,14 мм2 ... 6 мм2
Сечение AWG
26 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
26 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 4 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,14 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Номинальное сечение
4 мм2
Номинальный ток
30 А
Максимальный ток нагрузки
36 А (при поперечном сечении провода 6 мм2)
Номинальное напряжение
800 В
Идентификация
? II 2 GD Ex eb IIC Gb
Диапазон рабочих температур
-60 °С ... 110 °С
Сертифицированные аксессуары
3047293 Д-УТТБ 2,5/4
Список мостов
Вставной мост / FBS 2-6 / 3030336
Данные моста
25,5 А/4 мм2
Взрывоопасное повышение температуры
40 К (28,5 А/4 мм2)
для соединения с мостом
440 В
- При перемычке между несмежными клеммными колодками
275 В
- При перемычке между несмежными клеммными колодками через клеммную колодку PE.
275 В
- При обрезке по длине перемычка с крышкой
220 В
- При обрезке по длине перемычкой с перегородкой
176 В
Номинальное напряжение изоляции
400 В
выход
(Постоянный)
Номинальное напряжение
440 В
Номинальный ток
25,5 А
Максимальный ток нагрузки
31,5 А
Диапазон крутящего момента
0,6 Нм...0,8 Нм
Номинальное сечение
4 мм2
Номинальное сечение AWG
12
Емкость подключения жесткая
0,14 мм2 ... 6 мм2
Емкость подключения AWG
26 ... 10
Гибкая емкость подключения
0,14 мм2 ... 4 мм2
Емкость подключения AWG
26 ... 12
2 проводника одинакового сечения, одножильные
0,14 мм2 ... 1,5 мм2
2 проводника одинакового сечения AWG, жесткий
26 ... 16
2 многожильных провода одинакового сечения
0,14 мм2 ... 1,5 мм2
2 провода одинакового сечения AWG, гибкие
26 ... 16
выход
(Постоянный)
Контактное сопротивление
0,35 мОм
выход
(Постоянный)
Контактное сопротивление
0,2 мОм
Ширина
6,2 мм
Ширина торцевой крышки
2,2 мм
Высота
69,9 мм
Глубина по НС 35/7,5
65 мм
Глубина по NS 35/15
72,5 мм
Цвет
белый (RAL 9010)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
9,8 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 4 мм2
0,48 кА
Результат
Тест пройден
Уставка испытательного напряжения
2 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
Уставка испытательного усилия
1 Н
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,14 мм2/0,2 кг
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
ЕН 50155:2021-07
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
30,6 м/с2
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Форма импульса
Полусинусоидальный
Ускорение
300 м/с2
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
НС 35/7,5
Номер позиции
1237651
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1114
GTIN
4063151345105
Вес за штуку (включая упаковку)
19,51 г
Вес за штуку (без упаковки)
19 г
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
27250102
ЭКЛАСС-15.0
27250102
ЭТИМ 10.0
EC000897
СПСК 21.0
39121400
Многопроводное соединение
300 В
Многопроводное соединение
300 В
Многопроводное соединение
600 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
