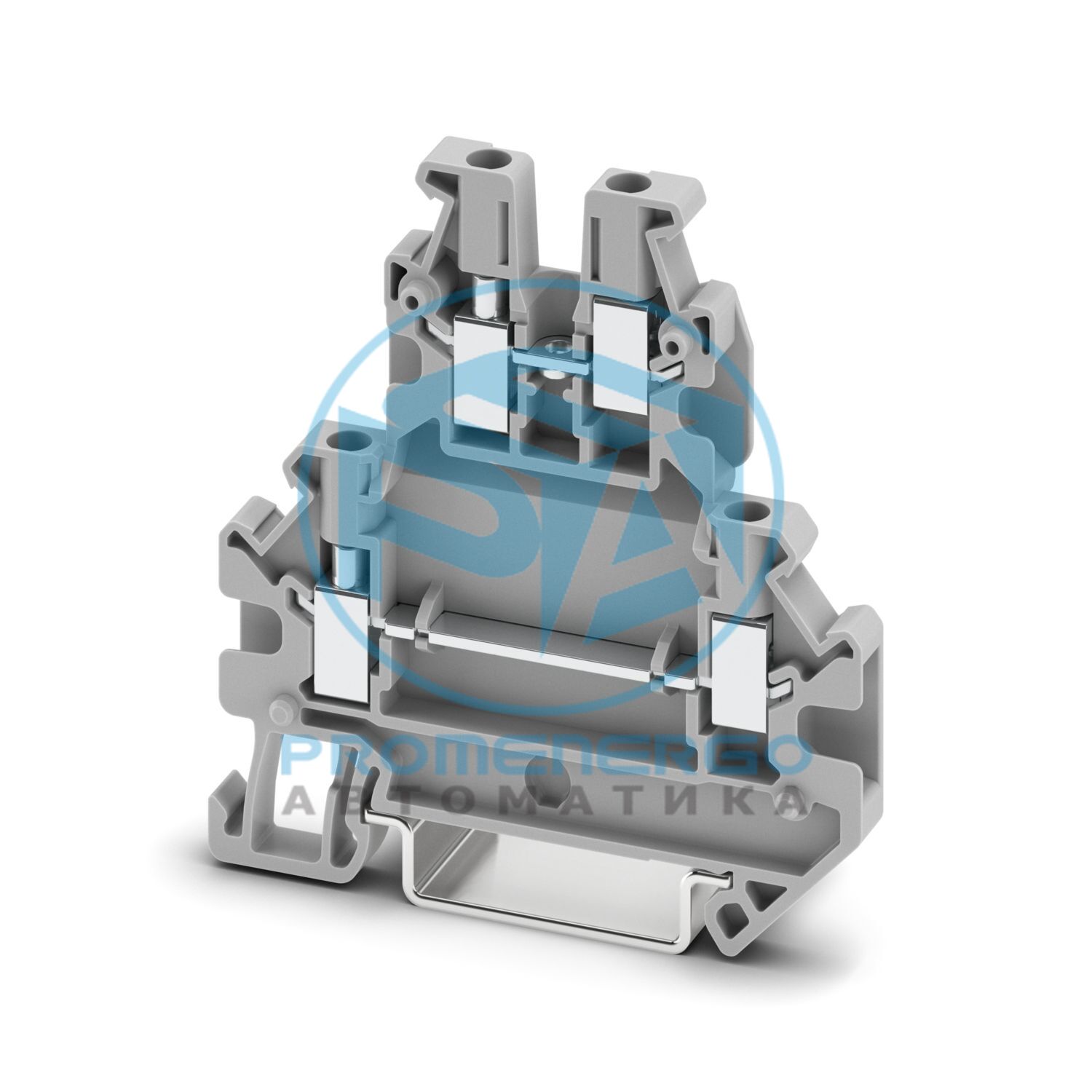

Клеммник двухуровневый, ном. напряжение: 1000 В, номинальный ток: 24 А, способ подключения: Винтовое соединение, 1-й и 2-й уровень, Номинальное сечение: 2,5 мм 2 , сечение: 0,2 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Примечание
Макс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников.
Тип продукта
Многоуровневая клеммная колодка
Количество позиций
2
Количество соединений
4
Количество строк
2
Количество соединений на уровень
2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,5...0,6 Нм
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение AWG
24 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
24 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 1,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А
Максимальный ток нагрузки
32 А (при поперечном сечении провода 4 мм2)
Номинальное напряжение
1000 В
Ширина
5,12 мм
Высота
60,51 мм
Глубина по НС 35/7,5
63,9 мм
Глубина по NS 35/15
71,4 мм
Цвет
серый (RAL 7042)
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
9,8 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 2,5 мм2
0,3 кА
Результат
Тест пройден
Уставка испытательного напряжения
2,2 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
Результат
Тест пройден
Скорость вращения
10 (+/- 2) об/мин
Революции
135
Сечение/вес проводника
0,2 мм2 / 0,2 кг
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
НС 35/7,5
Номер позиции
1769934
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1214
GTIN
4067923383319
Вес за штуку (без упаковки)
22,22 г
Страна происхождения
Китай
ЭКЛАСС-13.0
27250102
ЭКЛАСС-15.0
27250102
ЭТИМ 10.0
EC000897
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
