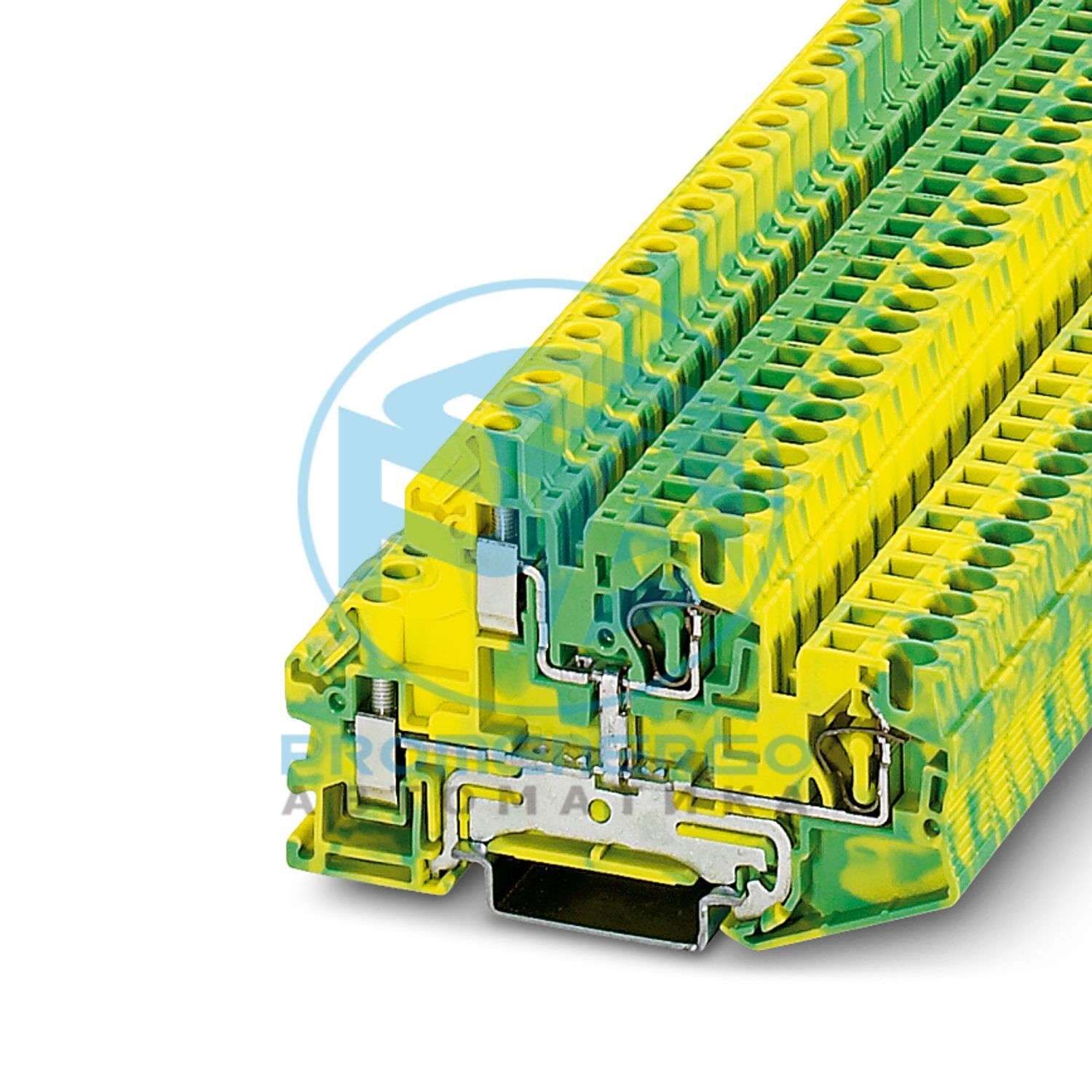

Двухъярусная пружинная клемма, метод подключения: Пружинное соединение, сечение: 0,08 мм 2 - 6 мм 2 , метод подключения: Винтовое соединение, сечение: 0,14 мм 2 - 6 мм 2 , монтаж: NS 35/7,5, NS 35/15, цвет: зелено-желтый
Технические характеристики
Тип продукта
Клеммный блок заземления
Семейство продуктов
СТЮ
Количество соединений
4
Количество строк
2
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Заземляющая ножка
Да
Количество соединений на уровень
2
Номинальное сечение
4 мм2
Способ подключения
Пружинное соединение
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 60947-7-2
Сечение проводника жесткое
0,08 мм2 ... 6 мм2
Сечение AWG
28 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,08 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
28 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 4 мм2
Максимальный ток нагрузки
36 А (при подключении провода 6 мм2)
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Примечание
Пожалуйста, соблюдайте допустимую нагрузку на DIN-рейку.
Момент затяжки
0,6...0,8 Нм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 60947-7-2
Сечение проводника жесткое
0,14 мм2 ... 6 мм2
Сечение AWG
26 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
26 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 4 мм2
Номинальный ток
с сечением провода 4 мм2
Максимальный ток нагрузки
36 А (при подключении провода 6 мм2)
Ширина
6,2 мм
Ширина торцевой крышки
2,2 мм
Высота
81 мм
Глубина по НС 35/7,5
55,5 мм
Глубина по NS 35/15
63 мм
Цвет
зелено-желтый
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Да
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
1,857 (м/с2)2/Гц
Ускорение
0,8 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-2
Тип крепления
НС 35/7,5
Номер позиции
3033171
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
бакалавр
Ключ продукта
BE2129
GTIN
4046356148061
Вес за штуку (включая упаковку)
23 261 г
Вес за штуку (без упаковки)
23 261 г
Номер таможенного тарифа
85369010
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250104
ЭКЛАСС-15.0
27250104
ЭТИМ 10.0
EC000901
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
