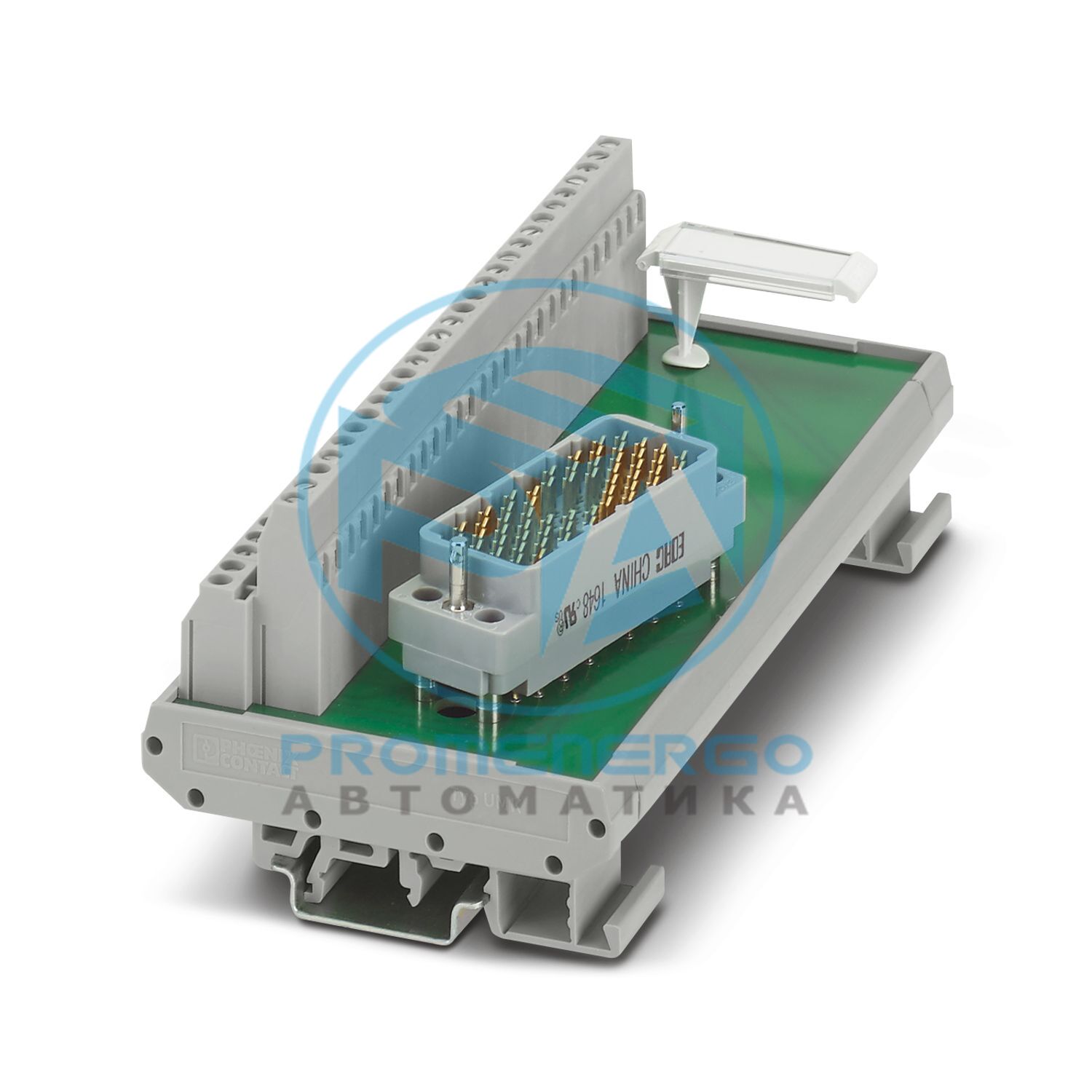

Клеммная колодка, соединение 1: Винтовое соединение, соединение 2: Штыревая планка EDAC / ELCO, 1x 56-контактная (штыревая планка ELCO типа 8016/штыревая планка EDAC типа 516, левая)
Технические характеристики
Тип продукта
Интерфейсный модуль
Семейство продуктов
Вариофейс
Количество позиций
56
Изоляция
Функциональная изоляция
Категория перенапряжения
II
Степень загрязнения
2
Рабочее напряжение (переменный/постоянный ток)
<= 125 В переменного/постоянного тока
Текущий (по пути)
<= 1,5 А
Ток (общий ток)
<= 28 А (56 ветвей по 0,5 А каждая)
Номинальное напряжение изоляции
125 В
Номинальное импульсное напряжение
1,5 кВ
Подключение в соотв. со стандартом
МЭК / ЕН
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Способ подключения
Штыревая планка EDAC/ELCO
Кодирование
1-1
Количество соединений
1
Количество позиций
56
Примечание
Штыревая планка ELCO, тип 8016/штыревая планка EDAC, тип 516, левая
Индикация состояния присутствует
нет
Ширина
157,25 мм
Высота
77 мм
Глубина
57,37 мм
Цвет
серый (RAL 7042)
Изоляционный материал корпуса
Полиамид ПА неармированный
Степень защиты
IP00
Температура окружающей среды (рабочая)
-20 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Высота
<= 2000 м
Стандарты/правила
ЕН 60664-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Примечания по эксплуатации
Базовая изоляция сохраняется относительно соседних модулей (в направлении DIN-рейки).
Примечания по эксплуатации
Убедитесь, что напряжение питания устройства имеет общий опорный потенциал.
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
