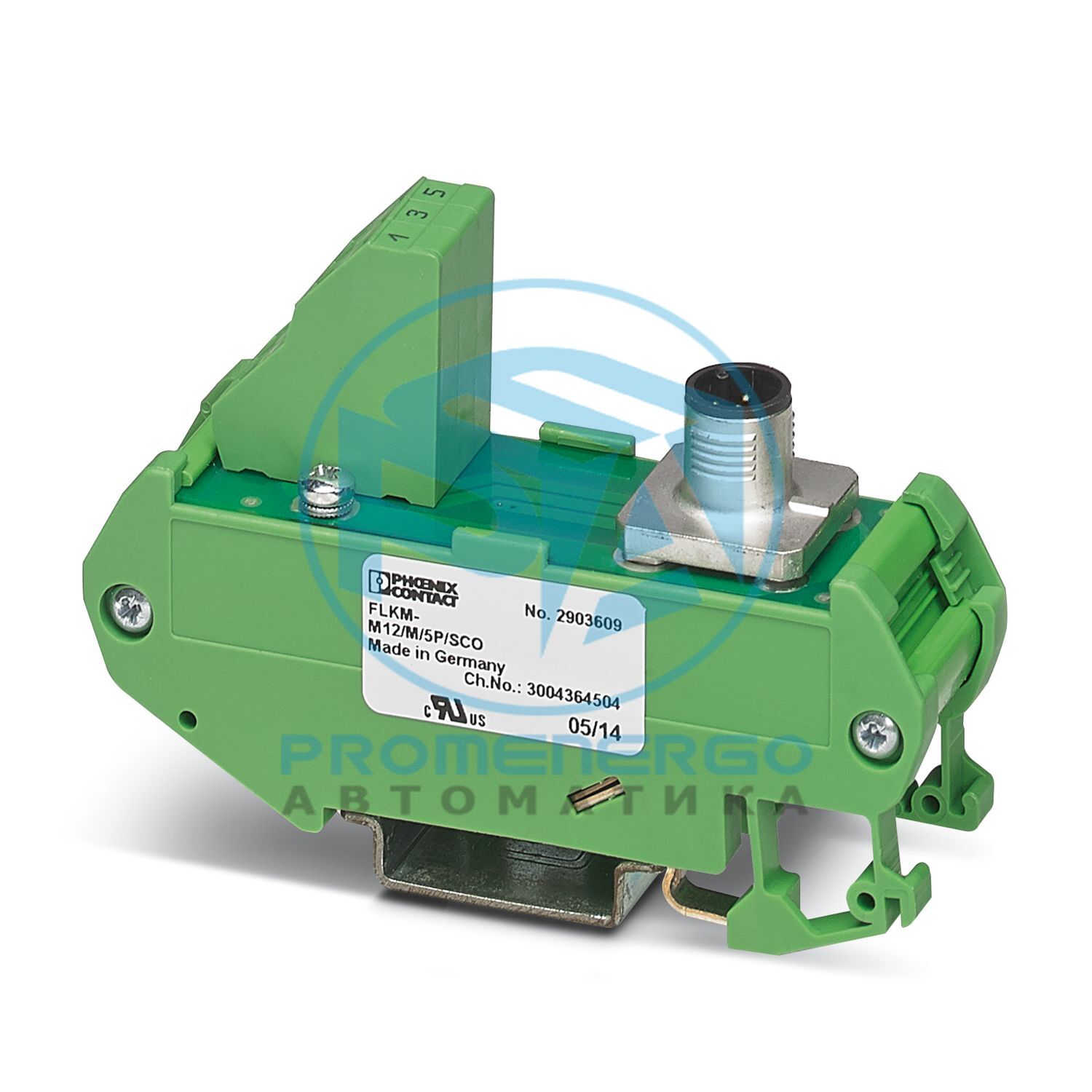

Модуль VARIOFACE, с пружинными клеммами и разъемом M12-SAC, 5-контактный.
Технические характеристики
Тип продукта
Интерфейсный модуль
Семейство продуктов
Вариофейс
Количество позиций
5
Изоляция
Функциональная изоляция
Категория перенапряжения
II
Степень загрязнения
2
Рабочее напряжение (переменный ток)
<= 30 В переменного тока
Рабочее напряжение (постоянный ток)
<= 30 В постоянного тока
Текущий (на филиал)
<= 4 А
Номинальное напряжение изоляции
50 В
Номинальное импульсное напряжение
0,5 кВ (1,2/50 мкс)
Подключение в соотв. со стандартом
МЭК 61076-2-101
Способ подключения
Приколоть
Тип
М12
Кодирование
А
Количество соединений
1
Количество позиций
5
Способ подключения
Пружинное соединение
Длина зачистки
7,5 мм
Количество позиций
6
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 14
Подача
5,08 мм
Индикация состояния присутствует
нет
Ширина
27 мм
Высота
90 мм
Глубина
60 мм
Цвет
зеленый (RAL 6021)
Изоляционный материал корпуса
Полиамид ПА неармированный
Степень защиты (Модуль)
IP00
Степень защиты (Место установки)
>= IP54
Температура окружающей среды (рабочая)
-20 °С ... 55 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Высота
<= 2000 м
Сертификат
UKCA-совместимый
Стандарты/правила
ЕН МЭК 60664-1
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2903609
Упаковочная единица
50 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДИ
Ключ продукта
ДК2А89
GTIN
4046356753050
Вес за штуку (включая упаковку)
52,28 г
Вес за штуку (без упаковки)
52,28 г
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
