VIP-CAB-FLK20/FR/OE/0,14/1,5M - Кабель

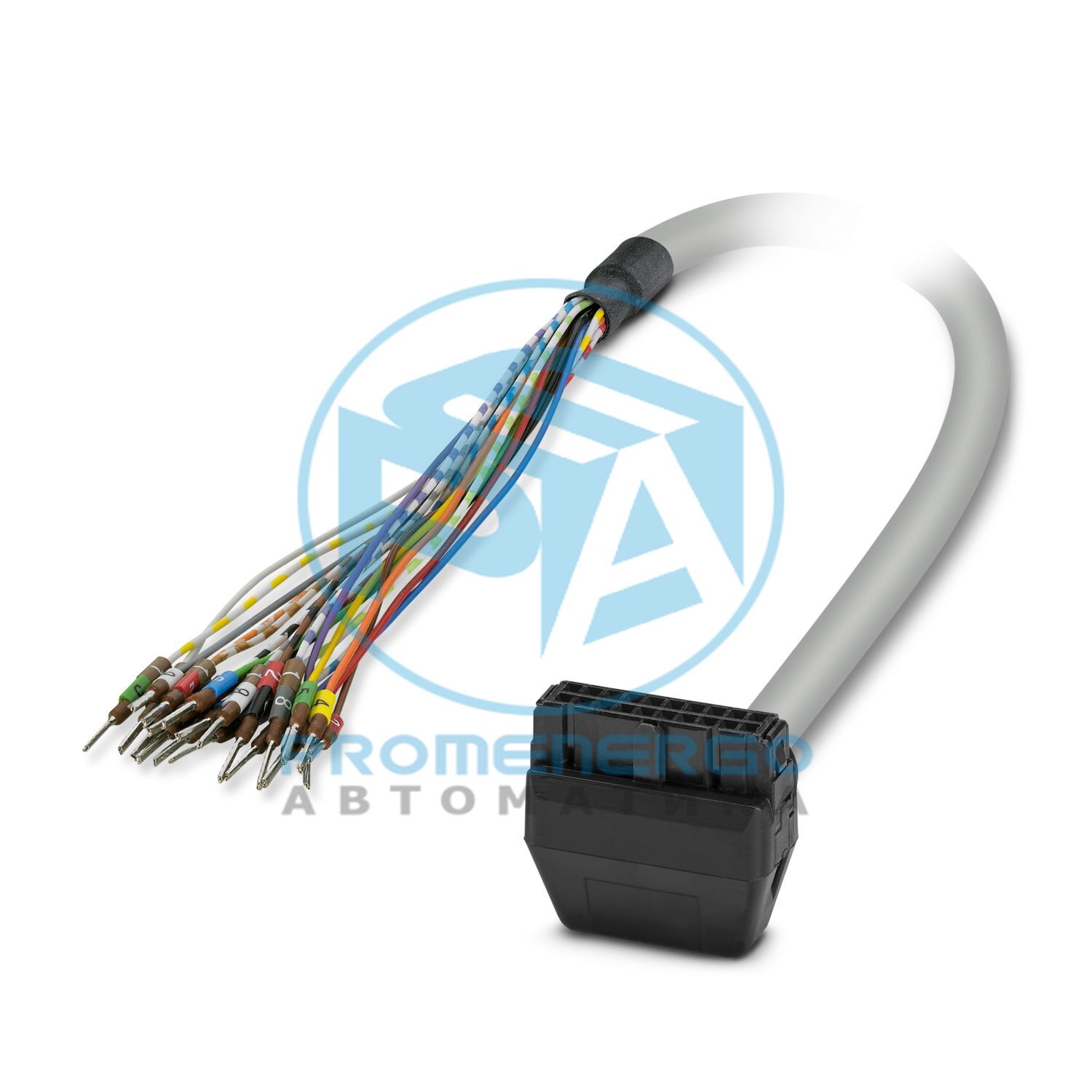

Комплект круглых кабелей; подключение 1: одиночные провода (20 контактов) (провода промаркированы и снабжены наконечниками); подключение 2: розетка IDC/FLK (1x 20-полюсная, выход 90°); длина кабеля: 1,5 м
Технические характеристики
Тип продукта Системный кабель
Степень защиты IP00 Степень защиты (Место установки) >= IP54 (Место установки) Температура окружающей среды (при эксплуатации) (стационарная установка) -40 °C ... 70 °C (стационарная установка) Температура окружающей среды (при эксплуатации) (гибкая установка) -10 °C ... 70 °C (гибкая установка) Температура окружающей среды (хранение/транспортировка) -40 °С ... 80 °С Высота <= 2000 м
Рабочее напряжение (переменный ток) <= 30 В переменного тока Рабочее напряжение (постоянный ток) <= 60 В постоянного тока Номинальный режим работы 100% рабочий коэффициент Ток (на каждый путь, 50°C) <= 1 А (без обмотки, см. снижение номинальных характеристик) Ток (на каждый путь, 70°C) <= 0,6 А (без обмотки, см. снижение характеристик)
Длина кабеля 1,5 м Стиль UL AWM 2464/1061 Количество позиций 20 Экранированный нет Тип кабеля 20X0,14 [ПВХ] Тип проводника Комплект круглых кабелей Сигнальная линия структуры проводника 7x 0,16 мм Сигнальная линия AWG 26 Сечение проводника 20x 0,14 мм2 Диаметр проволоки вкл. изоляция 1 мм +/-0,03 мм Внешний диаметр кабеля 7,60 мм +/-0,4 мм Внешняя оболочка, материал Полужесткий ПВХ Внешняя оболочка, цвет серый Материал проводника Луженая медная проволока Сопротивление кабеля <= 145 Ом/км (20 °C) Сопротивление изоляции >= 20 МОм*км (20 °C) Наименьший радиус изгиба, фиксированная установка 64 мм Наименьший радиус изгиба, подвижная установка 120 мм Динамическая нагрузка (изгиб) Макс. циклы изгиба: 5000 (при радиусе >= 15x наружного диаметра) Без галогенов нет Огнестойкость МЭК 60332-1-2 (необработанный кабель) Устойчивость к маслу выдерживает случайные брызги (необработанный кабель) Тип кабеля Кабель for one module
Способ подключения Одиночные провода Длина зачистки (оболочка) ? 150 мм Количество позиций 20 Примечание Провода маркированы и снабжены наконечниками. Подключение в соотв. со стандартом МЭК 60603-13 (в соответствии) Способ подключения Розетка IDC/FLK Количество соединений 1 Количество позиций 20 Угол выхода 90 ° Циклы установки/извлечения > 50 Подача 2,54 мм
Примечания по эксплуатации Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции 2900141 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж ДИ Ключ продукта ДК2223 GTIN 4046356476959 Вес за штуку (включая упаковку) 143,2 г Вес за штуку (без упаковки) 139,8 г Номер таможенного тарифа 85444290 Страна происхождения DE
ЭКЛАСС-13.0 27242220 ЭКЛАСС-15.0 27242220
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt%
