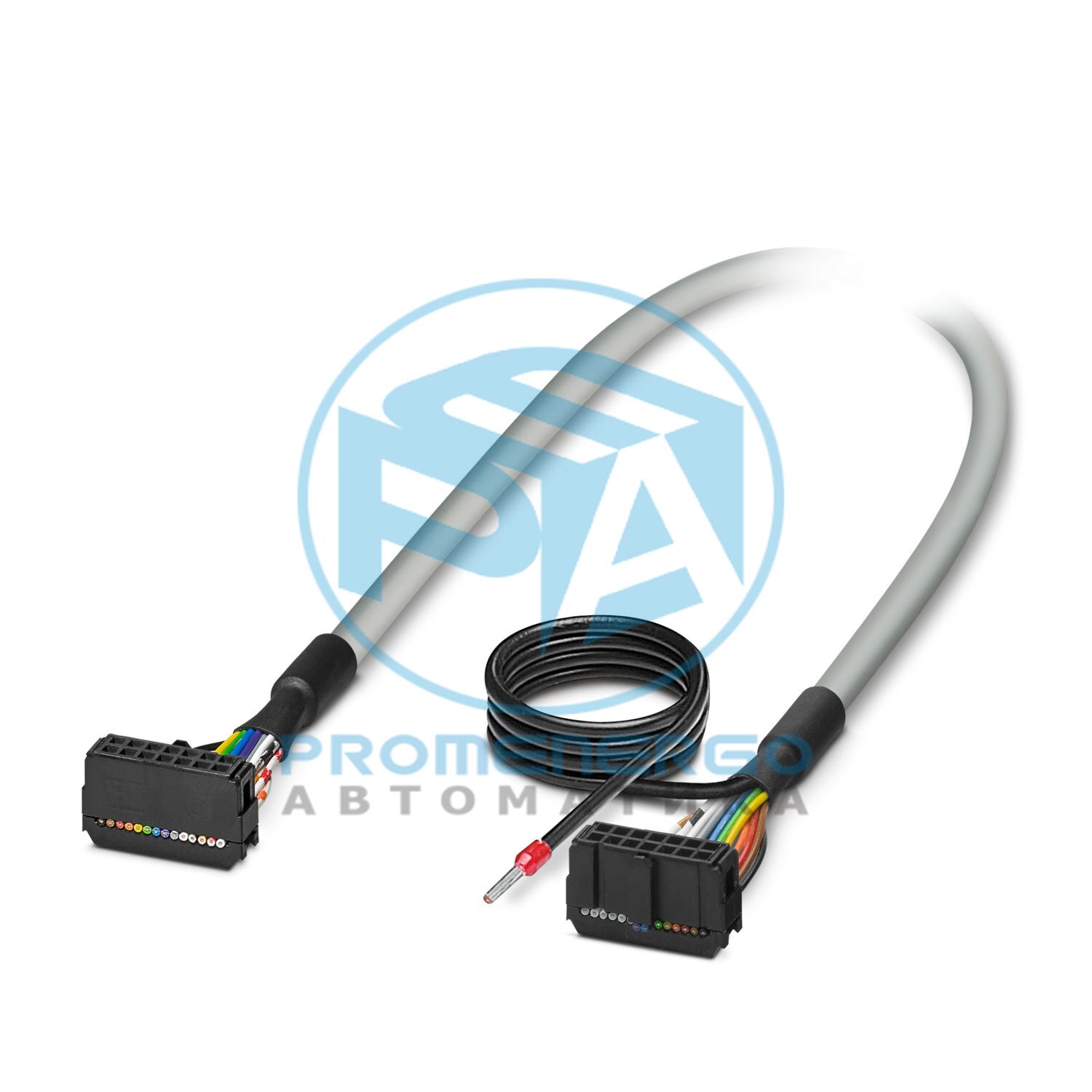

Экранированный круглый кабель в сборе; подключение 1: розетка IDC/FLK (1x 14-контактная); подключение 2: розетка IDC/FLK (1x 14-контактная) (экранирующая оплетка выведена на отдельный конец кабеля.); длина кабеля: 1,8 м
Технические характеристики
Тип продукта
Системный кабель
Степень защиты
IP00
Степень защиты (Место установки)
>= IP54 (Место установки)
Температура окружающей среды (при эксплуатации) (стационарная установка)
-40 °C ... 70 °C (стационарная установка)
Температура окружающей среды (при эксплуатации) (гибкая установка)
-10 °C ... 70 °C (гибкая установка)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 80 °С
Высота
<= 2000 м
Рабочее напряжение (переменный ток)
<= 30 В переменного тока
Рабочее напряжение (постоянный ток)
<= 60 В постоянного тока
Номинальный режим работы
100% рабочий коэффициент
Ток (на каждый путь, 50°C)
<= 1 А (без обмотки, см. снижение номинальных характеристик)
Ток (на каждый путь, 70°C)
<= 0,6 А (без обмотки, см. снижение характеристик)
Подходящая карта ввода-вывода
6ES7521-1BH00-0AB0
Подходящая карта ввода-вывода
ЦП 312C
Подходящая карта ввода-вывода
1756-ИН16
Подходящая карта ввода-вывода
TC-IDX 081
Подходящая карта ввода-вывода
ДДИ 353
Длина кабеля
1,8 м
Стиль UL AWM
2464/1061
Количество позиций
14
Экранированный
да
Тип кабеля
14X0,14 [ПВХ]
Тип проводника
Экранированный круглый кабель в сборе
Сигнальная линия структуры проводника
7x 0,16 мм
Сигнальная линия AWG
26
Сечение проводника
14x 0,14 мм2
Диаметр проволоки вкл. изоляция
1 мм +/-0,03 мм
Внешний диаметр кабеля
6,70 мм +/-0,4 мм
Внешняя оболочка, материал
Полужесткий ПВХ
Внешняя оболочка, цвет
серый
Материал проводника
Луженая медная проволока
Сопротивление кабеля
<= 145 Ом/км (20 °C)
Сопротивление изоляции
>= 20 МОм*км (20 °C)
Наименьший радиус изгиба, фиксированная установка
71 мм
Наименьший радиус изгиба, подвижная установка
128 мм
Динамическая нагрузка (изгиб)
Макс. циклы изгиба: 5000 (при радиусе >= 15x наружного диаметра)
Экранирующая оплетка выводится на отдельный конец кабеля.
Циклы установки/извлечения
> 50
Подача
2,54 мм
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
