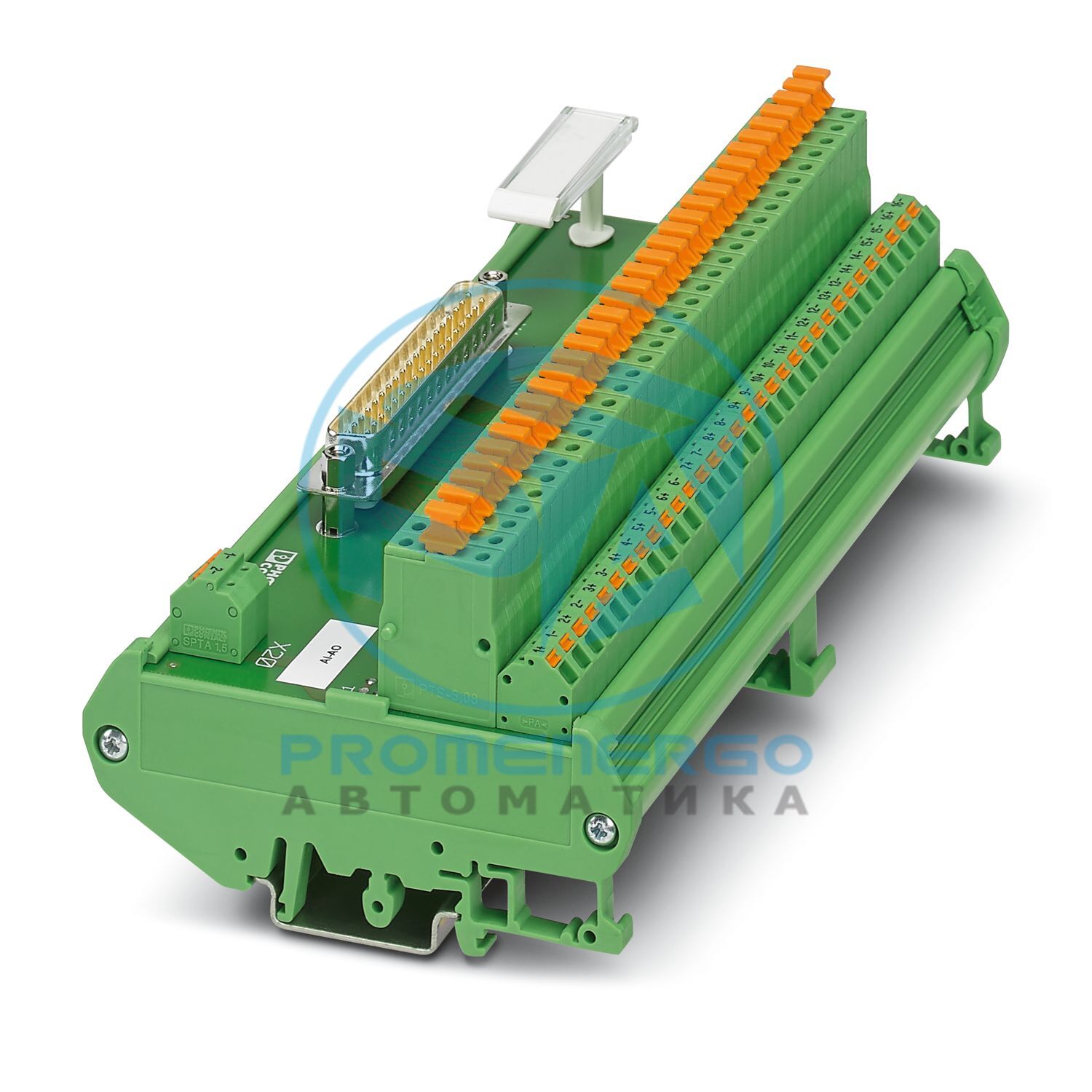

16-канальный модуль для модулей Honeywell C300. Модуль управляется системой управления через 37-контактный разъем. Д-СУБ. В полевых условиях предусмотрено пружинное соединение (1+, 1-,...16+,16-) с ножевым размыканием. Ширина модуля: 254 мм
Технические характеристики
Тип продукта
Интерфейсный модуль
Изоляция
Функциональная изоляция
Категория перенапряжения
II
Степень загрязнения
2
Рабочее напряжение (постоянный ток)
<= 30 В постоянного тока
Текущий (на филиал)
<= 0,1 А
Номинальное напряжение изоляции
50 В
Номинальное импульсное напряжение
0,5 кВ (1,2/50 мкс)
Подходящая карта ввода-вывода
TDIL01 (без резервирования)
Подключение в соотв. со стандартом
МЭК 60807-2
Способ подключения
Штыревая планка D-SUB
Винтовая резьба
UNC 4-40
Количество соединений
1
Количество позиций
37
Циклы установки/извлечения
> 500
Подача
2,77 мм
Способ подключения
Пружинное соединение Push-in
Длина зачистки
10 мм
Количество соединений
1
Количество позиций
34
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Подача
5,08 мм
Индикация состояния присутствует
нет
Ширина
168,3 мм
Высота
89,6 мм
Глубина
65,59 мм
Степень защиты (Модуль)
IP00
Степень защиты (Место установки)
>= IP54
Температура окружающей среды (рабочая)
-20 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Высота
<= 2000 м
Сертификат
UKCA-совместимый
Стандарты/правила
ЕН МЭК 60664-1
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
