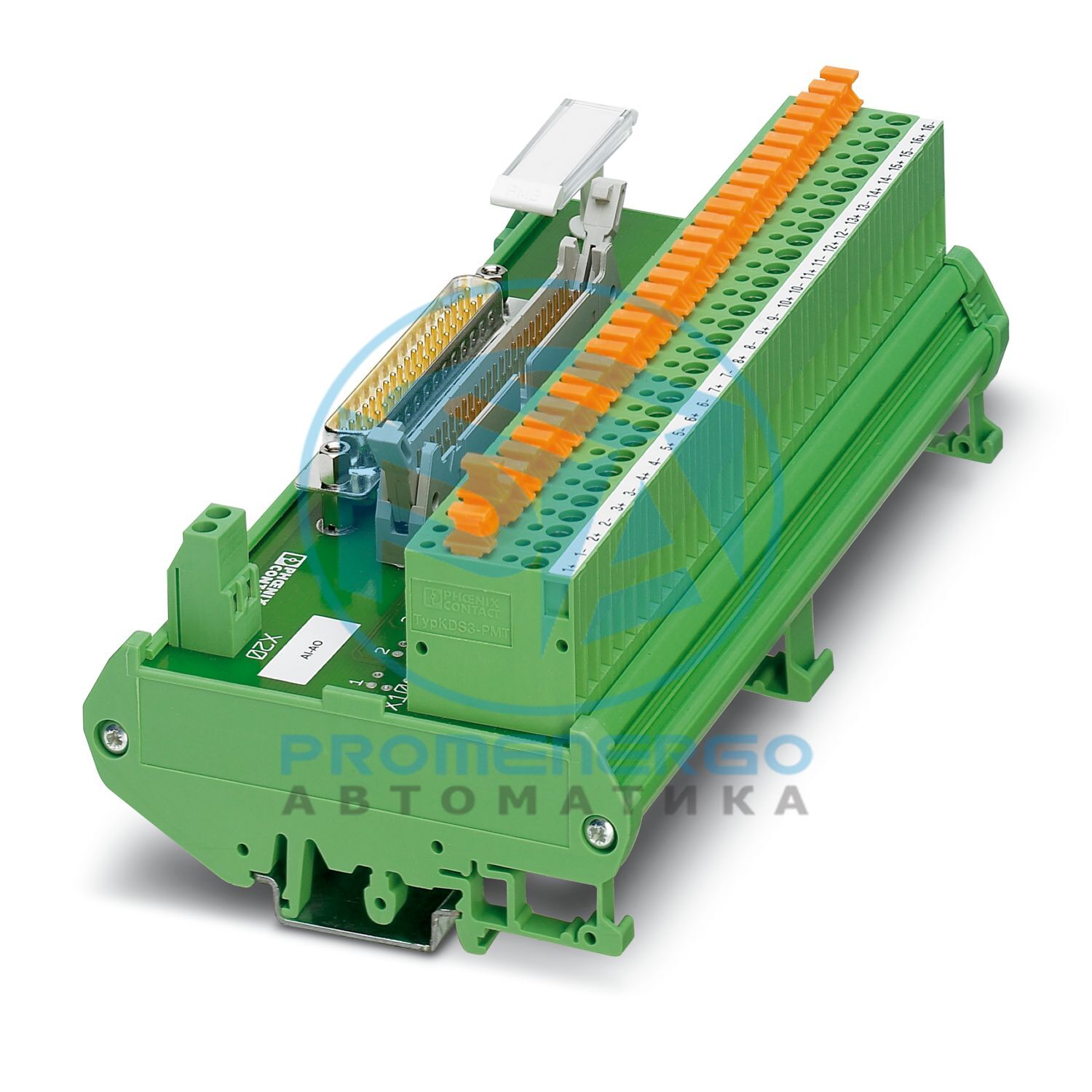

UM-D37SUB/M/HC3/AIO/MT - Плата подключения
16-канальный модуль для модулей Honeywell C300. Модуль управляется системой управления через 37-контактный разъем. D-SUB или 50-конт. ФЛК. В полевых условиях предусмотрено винтовое соединение (1+, 1-,...16+,16-) с ножевым разъединителем. Ширина модуля: 170 мм
Технические характеристики
Тип продукта Интерфейсный модуль Количество каналов 16 Изоляция Функциональная изоляция Категория перенапряжения II Степень загрязнения 2
Рабочее напряжение (постоянный ток) <= 50 В постоянного тока Текущий (на филиал) <= 0,1 А Номинальное напряжение изоляции 50 В Номинальное импульсное напряжение 0,5 кВ (1,2/50 мкс) Подходящая карта ввода-вывода TDIL01 (без резервирования)
Подключение в соотв. со стандартом МЭК 60807-2 Способ подключения Штыревая планка D-SUB Винтовая резьба UNC 4-40 Количество соединений 1 Количество позиций 37 Циклы установки/извлечения > 500 Подача 2,77 мм Подключение в соотв. со стандартом МЭК 60603-13 Способ подключения Штыревая планка IDC/FLK Количество соединений 1 Количество позиций 50 Циклы установки/извлечения > 50 Подача 2,54 мм Способ подключения Винтовое соединение с размыкающим ножом Длина зачистки 8 мм Винтовая резьба М3 Количество позиций 32 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника жесткое (2 проводника одинакового сечения) 0,2 мм2 ... 1 мм2 Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Гибкое сечение провода (2 провода одинакового сечения) 0,2 мм2 ... 1 мм2 Сечение проводника AWG 24 ... 12 Момент затяжки 0,5 Нм...0,6 Нм Подача 5,08 мм Способ подключения Винтовое соединение Длина зачистки 8 мм Винтовая резьба М3 Количество соединений 1 Количество позиций 2 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника жесткое (2 проводника одинакового сечения) 0,2 мм2 ... 1,5 мм2 Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Гибкое сечение провода (2 провода одинакового сечения) 0,2 мм2 ... 1,5 мм2 Сечение проводника AWG 24 ... 12 Момент затяжки 0,5 Нм...0,6 Нм Подача 5 мм
Индикация состояния присутствует нет
Ширина 168,3 мм Высота 89,6 мм Глубина 65,6 мм
Цвет зеленый (RAL 6021) Изоляционный материал корпуса ПВХ
Степень защиты (Модуль) IP00 Степень защиты (Место установки) >= IP54 Температура окружающей среды (рабочая) -20 °С ... 50 °С Температура окружающей среды (хранение/транспортировка) -20 °С ... 70 °С Высота <= 2000 м
Стандарты/правила ЕН МЭК 60664-1
Тип крепления Монтаж на DIN-рейку Монтажное положение любой
Примечания по эксплуатации Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции 2900067 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Примечание Под заказ (возврату не подлежит). Ключ продаж ДИ Ключ продукта ДК2А8Х GTIN 4046356363495 Вес за штуку (включая упаковку) 396 г Вес за штуку (без упаковки) 370 г Номер таможенного тарифа 85369010 Страна происхождения DE
ЭКЛАСС-13.0 27141152 ЭКЛАСС-15.0 27141152
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt%
