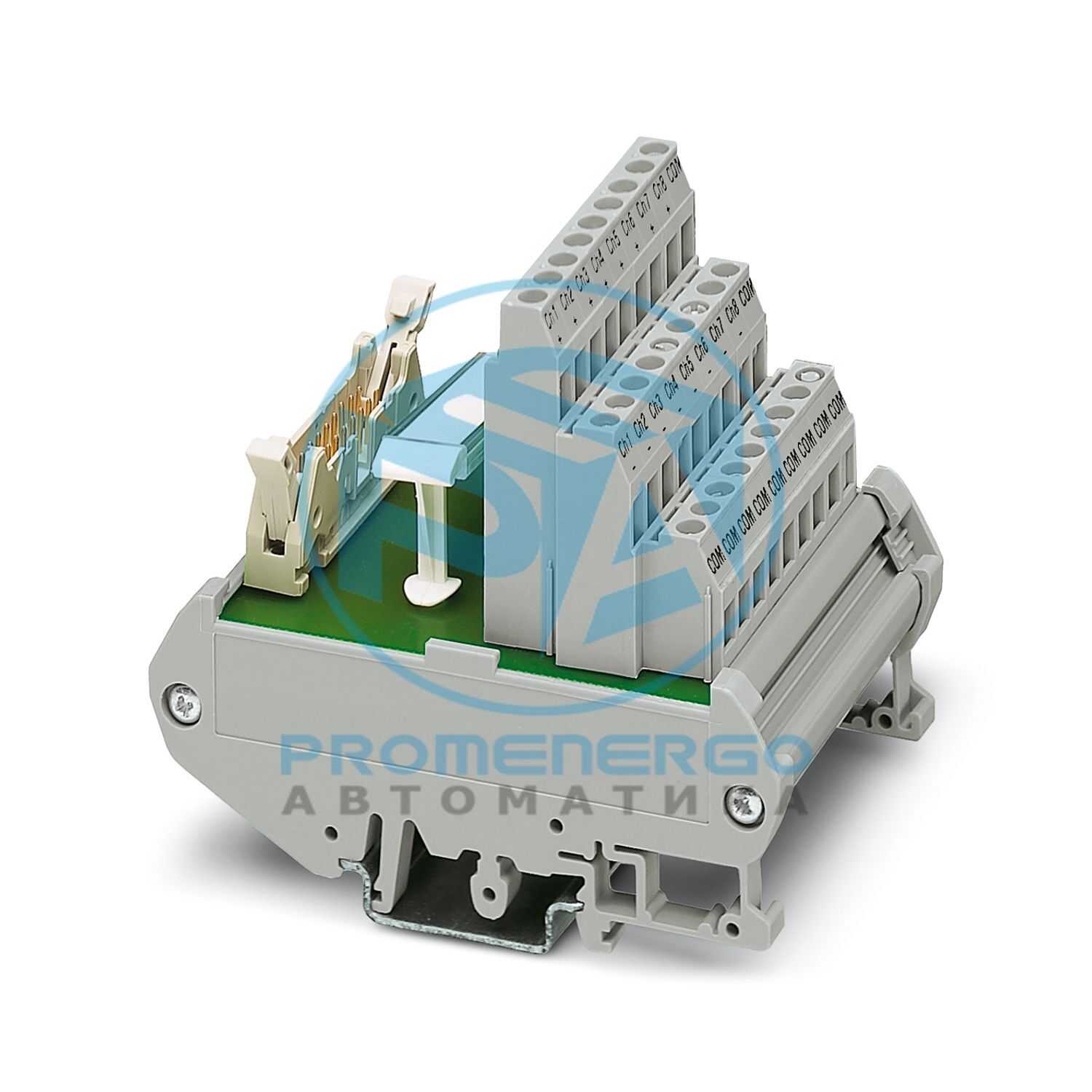

FLKM 16/AI/DV - Клеммная панель
Интерфейсный модуль с подключением 1:1 и отдельными эквипотенциальными клеммами (подходит для плат аналоговых выходов системы управления Delta V)
Технические характеристики
Тип продукта Интерфейсный модуль Семейство продуктов Вариофейс Количество позиций 16 Количество каналов 8 Изоляция Функциональная изоляция Категория перенапряжения II Степень загрязнения 2
Рабочее напряжение (переменный ток) <= 30 В переменного тока Рабочее напряжение (постоянный ток) <= 60 В постоянного тока Текущий (на филиал) <= 1 А Номинальное напряжение изоляции 63 В Номинальное импульсное напряжение 0,6 кВ (1,2/50 мкс) Подходящая карта ввода-вывода VE4003S2B4
Подключение в соотв. со стандартом МЭК 60603-13 Способ подключения Штыревая планка IDC/FLK Количество соединений 1 Количество позиций 16 Циклы установки/извлечения > 50 Подача 2,54 мм Способ подключения Винтовое соединение Длина зачистки 7 мм Винтовая резьба М3 Количество позиций 27 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника жесткое (2 проводника одинакового сечения) 0,2 мм2 ... 1,5 мм2 Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Гибкое сечение провода (2 провода одинакового сечения) 0,2 мм2 ... 1,5 мм2 Сечение проводника AWG 24 ... 12 Момент затяжки 0,5 Нм...0,6 Нм Подача 5,08 мм
Индикация состояния присутствует нет
Ширина 55,8 мм Высота 89,6 мм Глубина 79,3 мм
Цвет серый (RAL 7042) Изоляционный материал корпуса ПВХ
Степень защиты (Модуль) IP00 Степень защиты (Место установки) >= IP54 Температура окружающей среды (рабочая) -20 °С ... 50 °С Температура окружающей среды (хранение/транспортировка) -20 °С ... 70 °С Высота <= 2000 м
Сертификат UKCA-совместимый
Стандарты/правила ЕН МЭК 60664-1
Тип крепления Монтаж на DIN-рейку Монтажное положение любой
Примечания по эксплуатации Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции 2304429 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Примечание Под заказ (возврату не подлежит). Ключ продаж ДИ Ключ продукта ДК218К GTIN 4017918981990 Вес за штуку (включая упаковку) 155,1 г Вес за штуку (без упаковки) 122,57 г Номер таможенного тарифа 85369010 Страна происхождения DE
ЭКЛАСС-13.0 27141152 ЭКЛАСС-15.0 27141152
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt%
