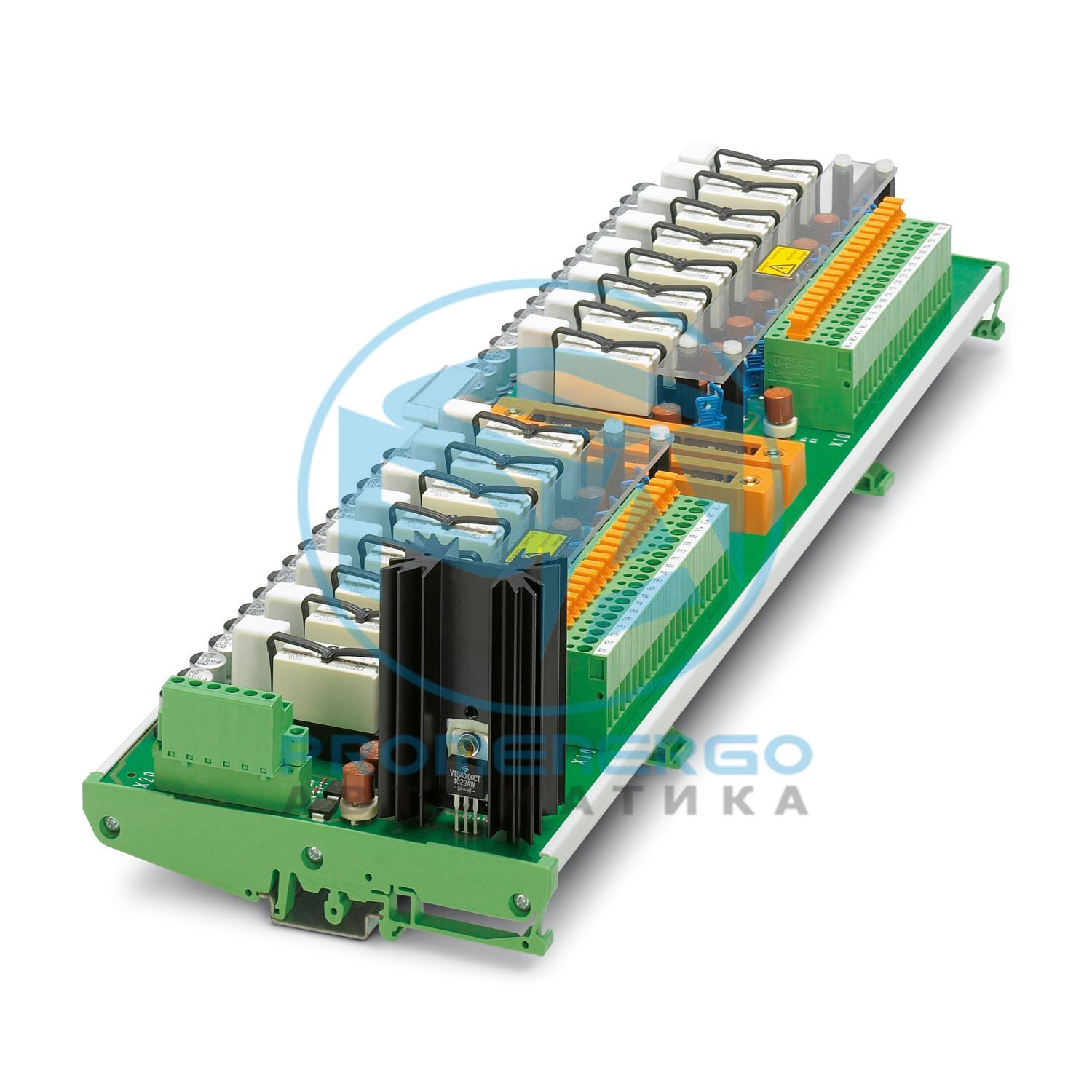

16-канальный модуль выходных реле с винтовыми зажимами и 50-контактным разъемом. системное подключение, сторона катушки защищена и неизолирована (опция), для карт Yokogawa SDV 541, ширина модуля: 425 мм
Технические характеристики
Тип продукта
Интерфейсный модуль
Изоляция
Безопасная изоляция, усиленная изоляция
Категория перенапряжения
III
Степень загрязнения
2
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
6 кВ (1,2/50 мкс)
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
4 кВ (1,2/50 мкс)
Подходящая карта ввода-вывода
СДВ541
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.9 ... 1.1
Диапазон входного напряжения
21,6 В постоянного тока ... 26,4 В постоянного тока
Соблюдайте максимальную коммутационную мощность используемых реле.
Примечания по эксплуатации
Не подключайте соседние каналы к SELV/PELV и напряжениям, опасным для прикосновения.
Примечания по эксплуатации
Выходы не подходят для коммутации различных линейных проводов. Сумма коммутационных напряжений, используемых для соседних выходов, не должна превышать номинальное значение напряжения изоляции.
Примечания по эксплуатации
Необходимые требования к изоляции (основная изоляция или усиленная изоляция) от соседних модулей (в направлении DIN-рейки) должны быть реализованы путем применения соответствующих мер (например, перегородок).
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2319430
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК2А9Н
GTIN
4046356550031
Вес за штуку (включая упаковку)
1,516 г
Вес за штуку (без упаковки)
1,516 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
