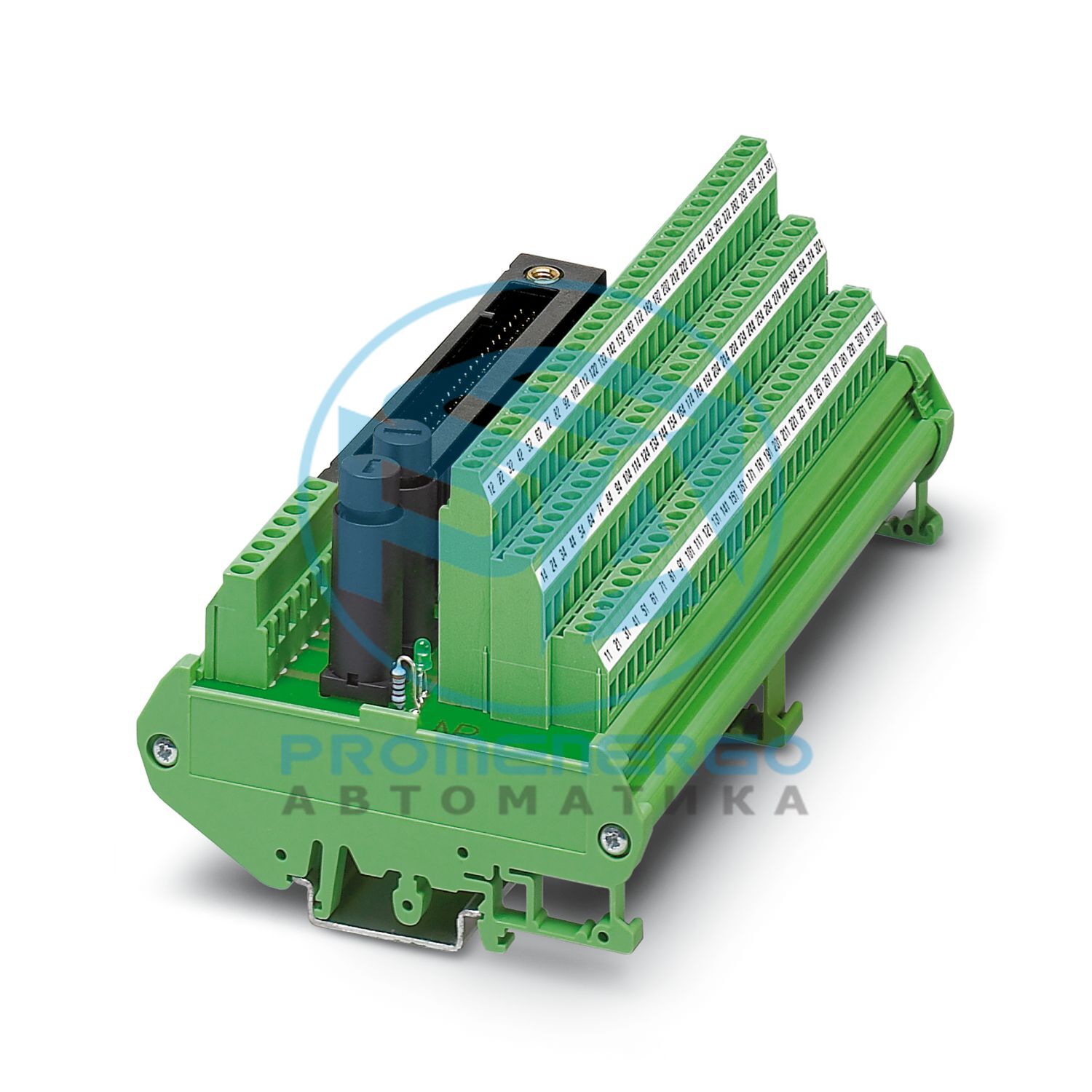

FLKMS-KS50/32IM/YCS - Пассивный модуль

32-канальный модуль с трехпроводным винтовым соединением и резервным источником питания. Подходит для карт Yokogawa ADV151 и ADV551.

Технические характеристики

Тип продуктаИнтерфейсный модуль
Количество каналов32
ИзоляцияФункциональная изоляция
Категория перенапряженияII
Степень загрязнения2
Диапазон рабочего напряжения19,2 В постоянного тока ... 30 В постоянного тока
Предохранитель2 А 5x20 (быстродействующий) (F01, F02)
Текущий (на филиал)<= 1 А
Ток (напряжение питания P1+, P2+)<= 2 А
Номинальное напряжение изоляции50 В
Номинальное импульсное напряжение0,5 кВ (1,2/50 мкс)
Подходящая карта ввода-выводаАДВ151
Подходящая карта ввода-выводаНФДВ151
Способ подключенияСовместимость с Йокогава, Канзас
Количество соединений1
Количество позиций50
ПримечаниеИспользуемые системные кабели: Phoenix Contact YUC50, Yokogawa AKB331.
Момент затяжки0,5 Нм
Подача2,54 мм
Способ подключенияВинтовое соединение
Длина зачистки7 мм
Винтовая резьбаМ3
Количество позиций96
Сечение проводника жесткое0,2 мм2 ... 4 мм2
Сечение проводника жесткое (2 проводника одинакового сечения)0,2 мм2 ... 1,5 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Гибкое сечение провода (2 провода одинакового сечения)0,2 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 12
Момент затяжки0,5 Нм...0,6 Нм
Подача5,08 мм
Способ подключенияВинтовое соединение
Длина зачистки8 мм
Винтовая резьбаМ3
Количество позиций8
Сечение проводника жесткое0,2 мм2 ... 4 мм2
Сечение проводника жесткое (2 проводника одинакового сечения)0,2 мм2 ... 1,5 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Гибкое сечение провода (2 провода одинакового сечения)0,2 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 12
Момент затяжки0,5 Нм...0,6 Нм
Подача5,08 мм
Индикация состояния присутствуетда
Индикация рабочего напряженияЗеленый светодиод
Ширина174 мм
Высота89,6 мм
Глубина79,3 мм
Степень защиты (Модуль)IP00
Степень защиты (Место установки)<= IP54
Температура окружающей среды (рабочая)-20 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)-20 °С ... 70 °С
Высота<= 2000 м
СертификатUKCA-совместимый
Стандарты/правилаЕН МЭК 60664-1
Тип крепленияМонтаж на DIN-рейку
Монтажное положениелюбой
Примечания по эксплуатацииДля правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции2314451
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажДИ
Ключ продуктаДК218Н
GTIN4046356126922
Вес за штуку (включая упаковку)510 г
Вес за штуку (без упаковки)433,68 г
Номер таможенного тарифа85369010
Страна происхожденияDE
ЭКЛАСС-13.027141152
ЭКЛАСС-15.027141152
ЭТИМ 10.0EC002780
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP2fe27b31-1ef9-4077-9c5c-4751bef32140
