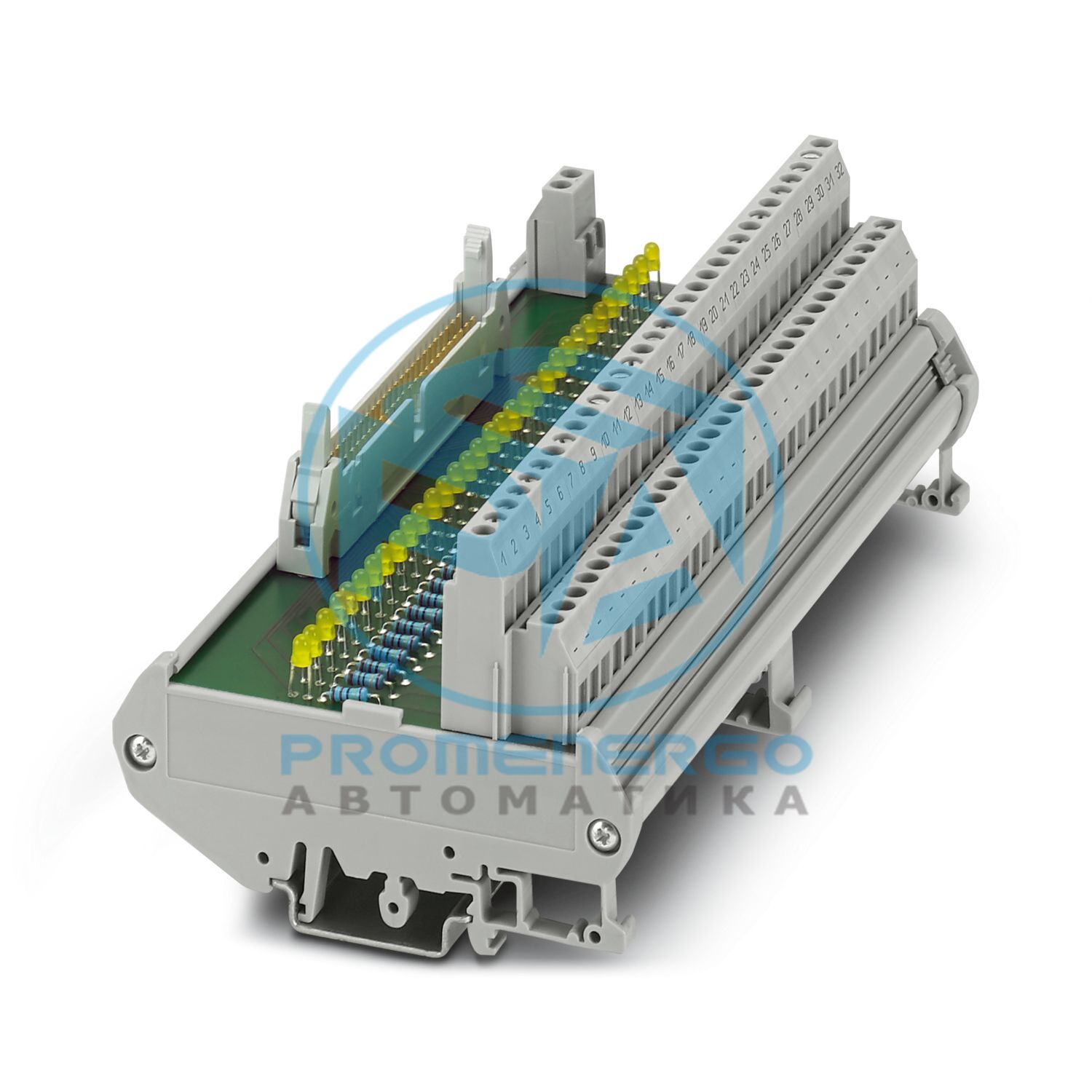

FLKM 50/32M/OUT/LA/DV - Пассивный модуль
32-канальный модуль со светодиодом и 2-проводным подключением; общий отрицательный потенциал (для выходных плат контроллера Delta V)
Технические характеристики
Тип продукта Интерфейсный модуль Семейство продуктов Вариофейс Количество позиций 50 Количество каналов 32 Режим работы 100% рабочий коэффициент Изоляция Функциональная изоляция Категория перенапряжения II Степень загрязнения 2
Диапазон рабочего напряжения 19,2 В постоянного тока ... 26,4 В постоянного тока Текущий (на филиал) <= 1 А Ток (Клеммный блок/клеммный блок) <= 5 А Номинальное напряжение изоляции 50 В Номинальное импульсное напряжение 0,5 кВ (1,2/50 мкс) Подходящая карта ввода-вывода VE4002S1T2B6
Номинальное напряжение питания 24 В постоянного тока +/-10 % Непрерывный ток нагрузки 10 мА
Подключение в соотв. со стандартом МЭК 60603-13 Способ подключения Штыревая планка IDC/FLK Количество соединений 1 Количество позиций 50 Циклы установки/извлечения > 50 Подача 2,54 мм Способ подключения Винтовое соединение Длина зачистки 7 мм Винтовая резьба М3 Количество позиций 64 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника жесткое (2 проводника одинакового сечения) 0,2 мм2 ... 1,5 мм2 Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Гибкое сечение провода (2 провода одинакового сечения) 0,2 мм2 ... 1,5 мм2 Сечение проводника AWG 24 ... 12 Момент затяжки 0,5 Нм...0,6 Нм Подача 5,08 мм Способ подключения Винтовое соединение Длина зачистки 8 мм Винтовая резьба М3 Количество соединений 1 Количество позиций 2 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника жесткое (2 проводника одинакового сечения) 0,2 мм2 ... 1,5 мм2 Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Гибкое сечение провода (2 провода одинакового сечения) 0,2 мм2 ... 1,5 мм2 Сечение проводника AWG 24 ... 12 Момент затяжки 0,5 Нм...0,6 Нм Подача 5,08 мм
Отображение статуса светодиод (желтый) Индикация состояния присутствует да
Ширина 168,3 мм Высота 89,6 мм Глубина 65,8 мм
Цвет серый (RAL 7042) Изоляционный материал корпуса ПВХ
Степень защиты (Модуль) IP00 Степень защиты (Место установки) >= IP54 Температура окружающей среды (рабочая) -20 °С ... 50 °С Температура окружающей среды (хранение/транспортировка) -20 °С ... 70 °С Высота <= 2000 м
Сертификат UKCA-совместимый
Стандарты/правила ЕН МЭК 60664-1
Тип крепления Монтаж на DIN-рейку Монтажное положение любой
Примечания по эксплуатации Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции 2304843 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Примечание Под заказ (возврату не подлежит). Ключ продаж ДИ Ключ продукта ДК218К GTIN 4017918981754 Вес за штуку (включая упаковку) 371,4 г Вес за штуку (без упаковки) 311,48 г Номер таможенного тарифа 85369010 Страна происхождения DE
ЭКЛАСС-13.0 27141152 ЭКЛАСС-15.0 27141152
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Гексагидрометилфталевый ангидрид (CAS: н/д) SCIP 9b6958fe-aef7-4c10-af27-d31786ee1240
