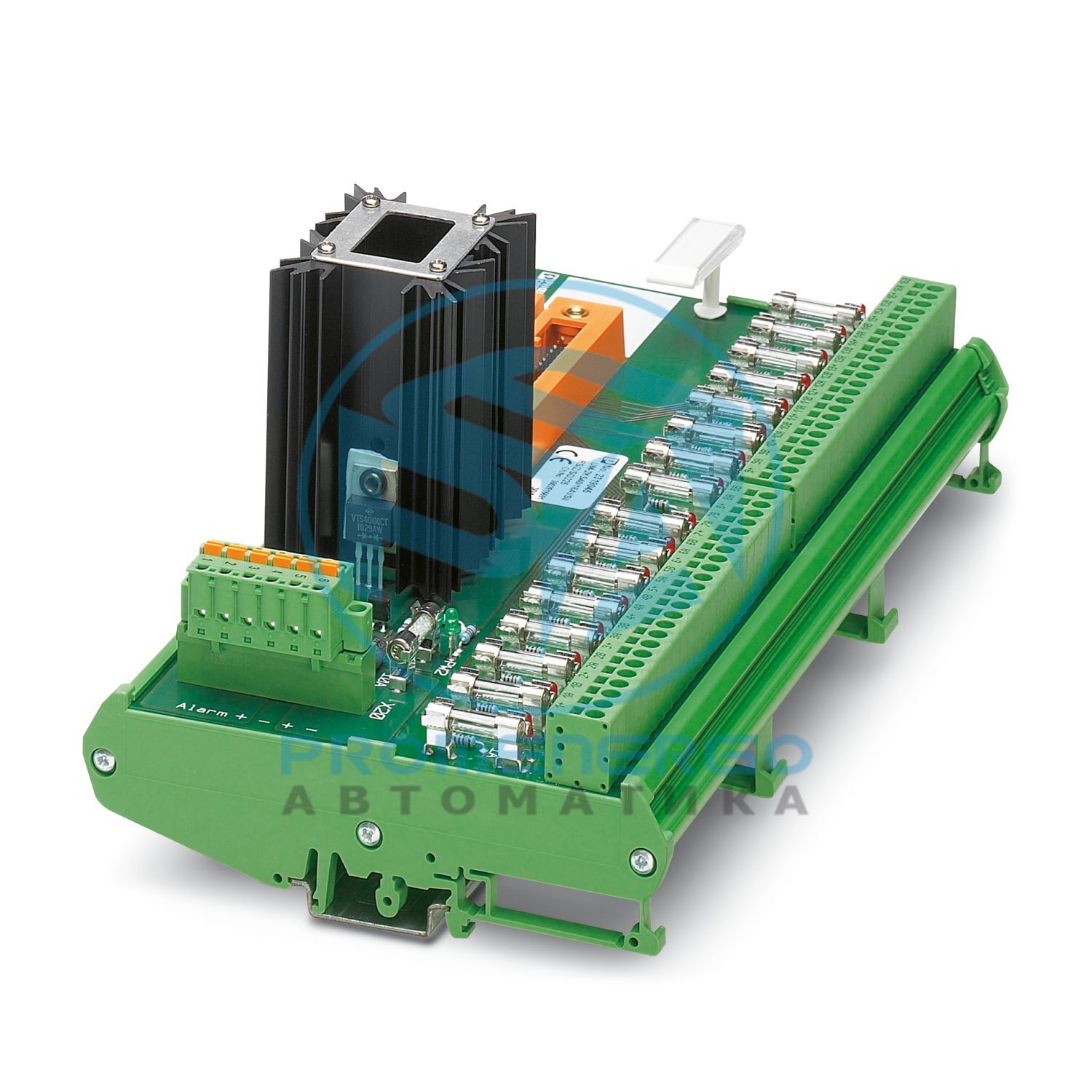

16-канальный модуль аналогового ввода с пружинным зажимом и резервным питанием. Подходит для карты Yokogawa SAI 143.
Технические характеристики
Тип продукта
Интерфейсный модуль
Количество каналов
16
Изоляция
Функциональная изоляция
Категория перенапряжения
II
Степень загрязнения
2
Рабочее напряжение (постоянный ток)
30 В постоянного тока
Текущий (на филиал)
<= 1 А
Номинальное напряжение изоляции
50 В
Номинальное импульсное напряжение
0,5 кВ (1,2/50 мкс)
Подходящая карта ввода-вывода
САИ143
Способ подключения
Пружинное соединение
Количество соединений
1
Количество позиций
48
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Способ подключения
Совместимость с Йокогава, Канзас
Количество соединений
2
Количество позиций
40
Момент затяжки
0,5 Нм
Способ подключения
Пружинное соединение
Количество соединений
1
Количество позиций
6
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Индикация состояния присутствует
да, если предохранитель выйдет из строя
Ширина
250 мм
Высота
125,4 мм
Глубина
97,9 мм
Цвет
зеленый (RAL 6021)
Изоляционный материал корпуса
ПВХ
Степень защиты
IP00
Степень защиты (Место установки)
>= IP54 (Место установки)
Температура окружающей среды (рабочая)
-20 °С ... 55 °С
Высота
< 2000 м
Стандарты/правила
ЕН МЭК 60664-1
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой
Примечания по эксплуатации
Контроль напряжения на модуле не работает в сочетании с входными клеммами с предохранителями HESILED со встроенным светодиодным дисплеем.
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2319045
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК2А8Н
GTIN
4046356340656
Вес за штуку (включая упаковку)
803,3 г
Вес за штуку (без упаковки)
300 г
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
