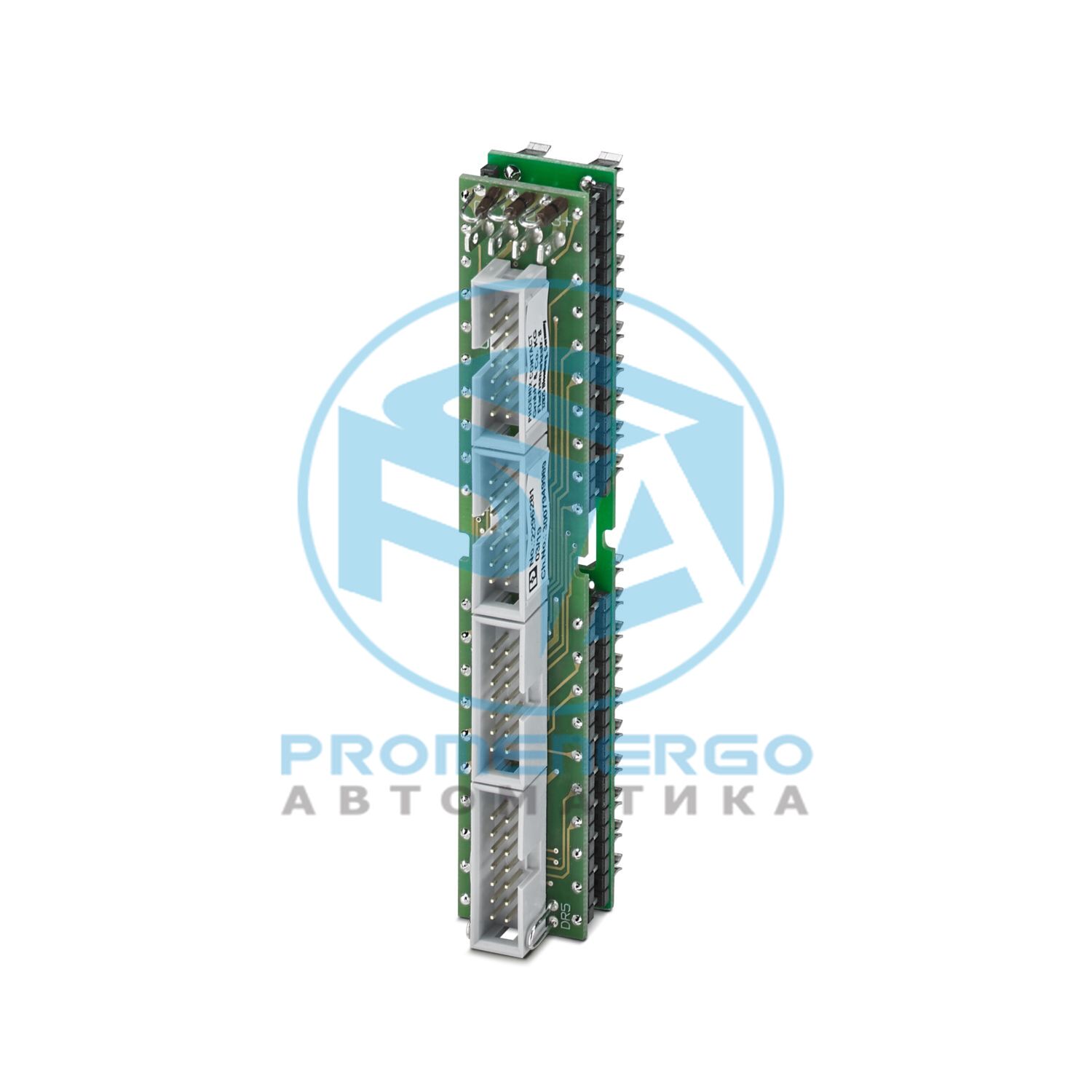

Фронтальный адаптер, можно подключить 4 x 8 каналов для SIMATIC S7-300, 14-контактный.
Технические характеристики
Тип продукта
Передний адаптер
Семейство продуктов
Вариофейс
Изоляция
Функциональная изоляция
Категория перенапряжения
II
Степень загрязнения
2
Рабочее напряжение (переменный ток)
<= 30 В переменного тока
Рабочее напряжение (постоянный ток)
<= 60 В постоянного тока
Номинальный режим работы
100% рабочий коэффициент
Текущий (на филиал)
<= 1 А
Ток (подача напряжения через IDC/FLK)
<= 2 А
Ток (подача напряжения через лепестковое соединение)
<= 8 А
Номинальное напряжение изоляции
63 В
Номинальное импульсное напряжение
0,6 кВ (1,2/50 мкс)
Подходящая карта ввода-вывода
ЦП 313C
Способ подключения
Штекерное соединение
Количество позиций
40
Подключение в соотв. со стандартом
МЭК 60603-13
Способ подключения
Штыревая планка IDC/FLK
Количество соединений
4
Количество позиций
14
Циклы установки/извлечения
> 50
Подача
2,54 мм
Способ подключения
Лопаточное соединение
Количество позиций
4
Примечание
2,8 х 0,8
Ширина
115,01 мм
Высота
21,3 мм
Глубина
29,29 мм
Степень защиты (Модуль)
IP00
Степень защиты (Место установки)
>= IP54
Температура окружающей среды (рабочая)
-20 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Высота
<= 2000 м
Стандарты/правила
ЕН МЭК 60664-1
Тип крепления
Вставной монтаж
Монтажное положение
любой
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Примечания по эксплуатации
Во избежание короткого замыкания все проводные перемычки на следующих картах ввода-вывода должны быть разделены. На переднем адаптере может отсутствовать напряжение. 6ES7 331-1KF01-0AB0 6ES7 331-1KF02-0AB0 6ES7 331-7NF00-0AB0 6ES7 331-7NF10-0AB0 6ES7 331-7PF01-0AB0 6ES7 331-7PF11-0AB0 6ES7 332-5HF00-0AB0 6ES7 350-2AH01-0AE0 6ES7 357-4AH01-0AE0
