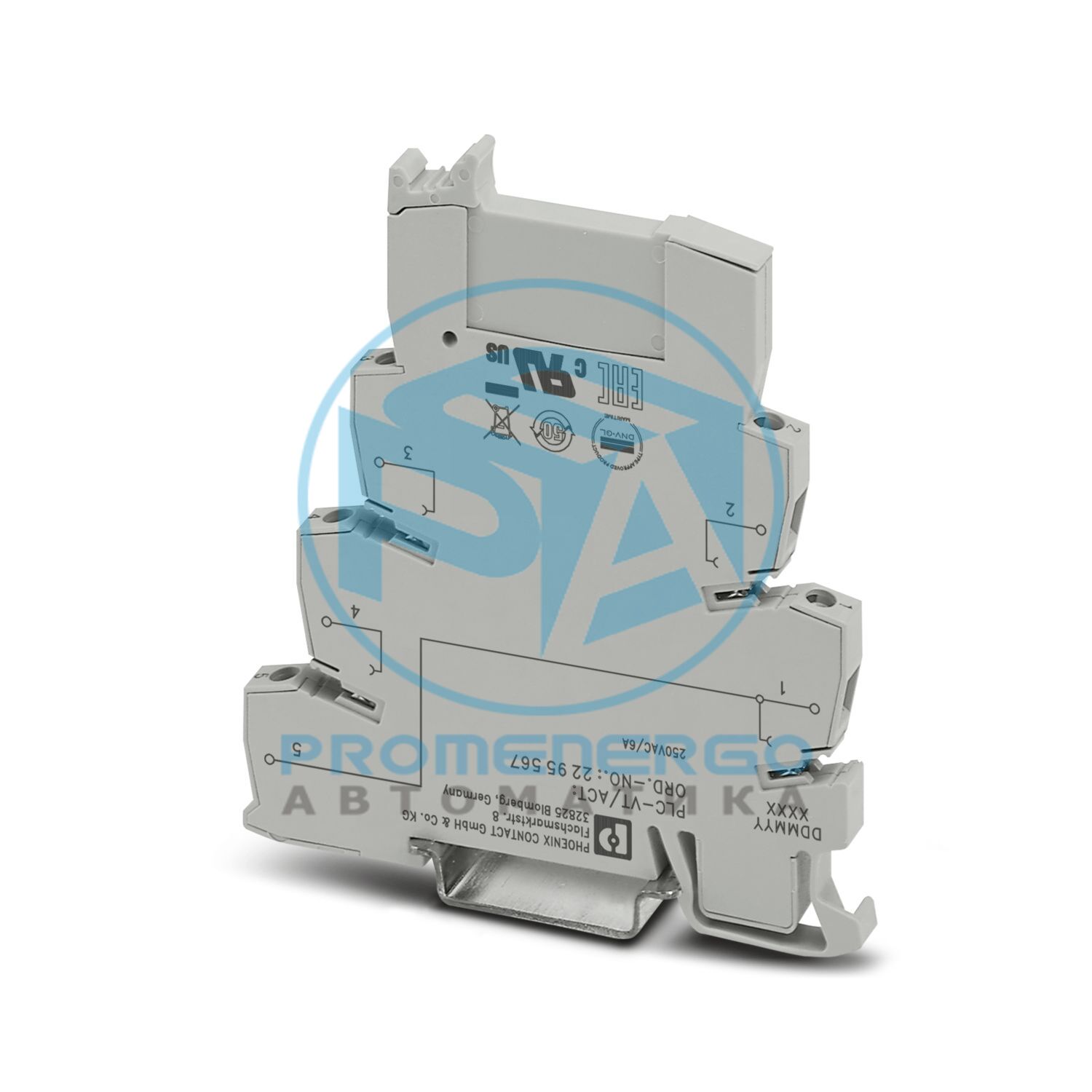

Проходная клемма VARIOFACE (3-проводное винтовое соединение), для приводов серии PLC-INTERFACE
Технические характеристики
Примечания по эксплуатации
Необходимые требования к изоляции (основная изоляция или усиленная изоляция) от соседних модулей (в направлении DIN-рейки) должны быть реализованы путем применения соответствующих мер (например, перегородок).
Примечания по эксплуатации
Убедитесь, что напряжение питания устройства имеет общий опорный потенциал.
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Тип продукта
Проходной клеммный блок
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Изоляция
Функциональная изоляция
Категория перенапряжения
III
Степень загрязнения
2
Рабочее напряжение (переменный/постоянный ток)
250 В переменного/постоянного тока
Текущий (на филиал)
<= 6 А
Ток (на клеммную колодку с перемычкой)
<= 6 А
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
4 кВ
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Количество позиций
5
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Индикация состояния присутствует
нет
Ширина
6,2 мм
Высота
80 мм
Глубина
92,5 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Степень защиты (Модуль)
IP20
Степень защиты (Место установки)
>= IP54
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Сертификат
CE-совместимый
Сертификат
UKCA-совместимый
Сертификат
ТАЕ0000196
Температура
Д
Влажность
А
Вибрация
Б/К
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
