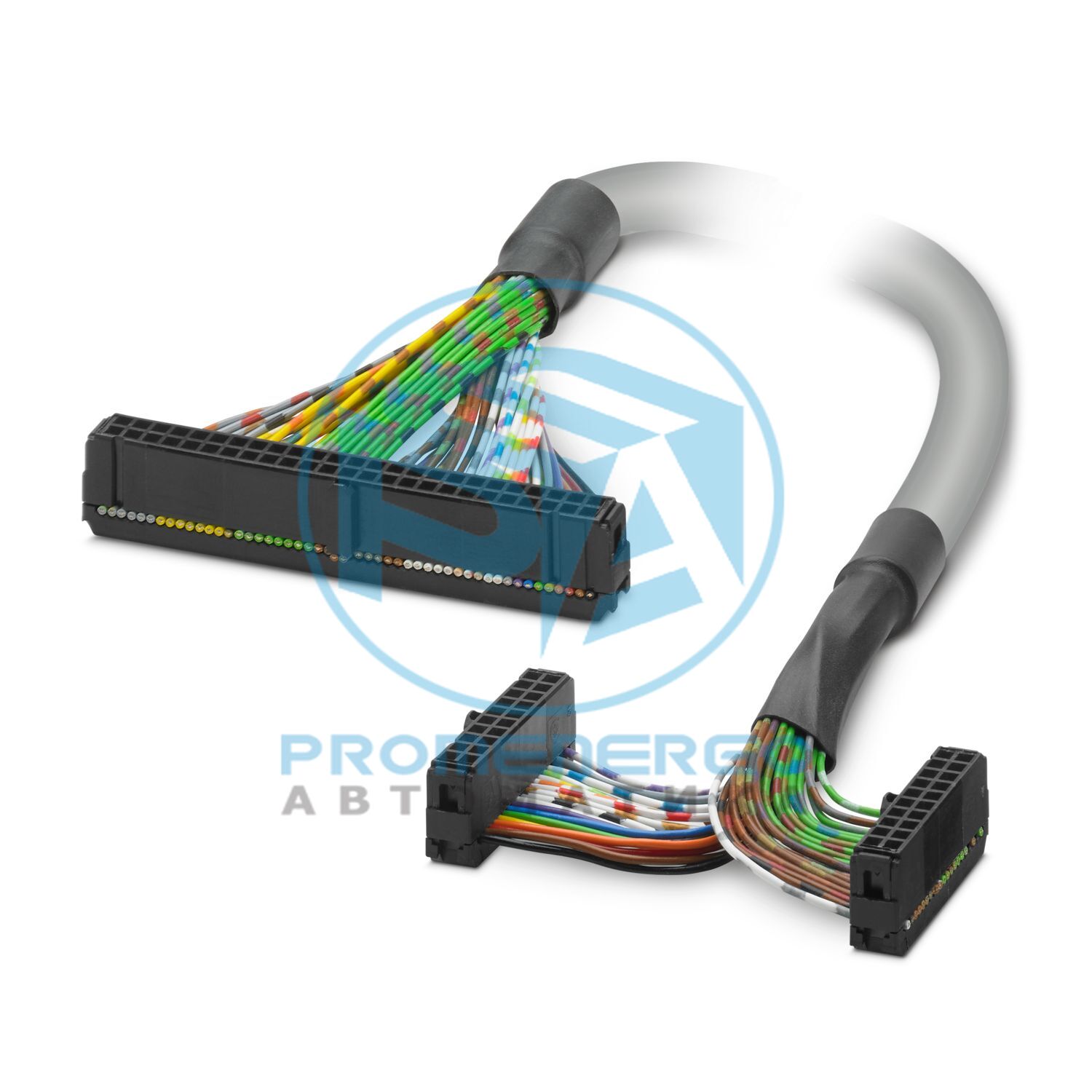

FLK 50-2FLK20-EZ-DR-DV/... - Кабель
Комплект круглых кабелей; контроллер: Emerson Delta V; подключение 1: розетка IDC/FLK (2x 20-контактная); подключение 2: розетка IDC/FLK (1x 50-контактная); длина кабеля: переменная
Технические характеристики
Тип продукта Системный кабель
Степень защиты IP00 Степень защиты (Место установки) >= IP54 (Место установки) Температура окружающей среды (при эксплуатации) (стационарная установка) -40 °C ... 70 °C (стационарная установка) Температура окружающей среды (при эксплуатации) (гибкая установка) -10 °C ... 70 °C (гибкая установка) Температура окружающей среды (хранение/транспортировка) -40 °С ... 80 °С Высота <= 2000 м
Рабочее напряжение (переменный ток) <= 30 В переменного тока Рабочее напряжение (постоянный ток) <= 60 В постоянного тока Номинальный режим работы 100% рабочий коэффициент Ток (на каждый путь, 50°C) <= 1 А (без обмотки, см. снижение номинальных характеристик) Ток (на каждый путь, 70°C) <= 0,6 А (без обмотки, см. снижение характеристик) Подходящая карта ввода-вывода VE4001S2T2B5
Длина кабеля переменная Стиль UL AWM 2464/1061 Количество позиций 40 Экранированный нет Тип кабеля 40X0,14 [ПВХ] Тип проводника Комплект круглых кабелей Сигнальная линия структуры проводника 7x 0,16 мм Сигнальная линия AWG 26 Сечение проводника 40x 0,14 мм2 Диаметр проволоки вкл. изоляция 1 мм +/-0,03 мм Внешний диаметр кабеля 9,90 мм +/-0,4 мм Внешняя оболочка, материал Полужесткий ПВХ Внешняя оболочка, цвет серый Материал проводника Луженая медная проволока Сопротивление кабеля <= 145 Ом/км (20 °C) Сопротивление изоляции >= 20 МОм*км (20 °C) Наименьший радиус изгиба, фиксированная установка 82 мм Наименьший радиус изгиба, подвижная установка 155 мм Динамическая нагрузка (изгиб) Макс. циклы изгиба: 5000 (при радиусе >= 15x наружного диаметра) Без галогенов нет Огнестойкость МЭК 60332-1-2 (необработанный кабель) Устойчивость к маслу выдерживает случайные брызги (необработанный кабель) Тип кабеля Кабель for one module черный IDC/FLK50 (3) = IDC/FLK20-1 (1) коричневый IDC/FLK50 (4) = IDC/FLK20-1 (2) красный IDC/FLK50 (5) = IDC/FLK20-1 (3) апельсин IDC/FLK50 (6) = IDC/FLK20-1 (4) желтый IDC/FLK50 (7) = IDC/FLK20-1 (5) зеленый IDC/FLK50 (8) = IDC/FLK20-1 (6) синий IDC/FLK50 (9) = IDC/FLK20-1 (7) фиолетовый IDC/FLK50 (10) = IDC/FLK20-1 (8) серый ИДК/ФЛК50 (11) = ИДК/ФЛК20-1 (18) белый IDC/FLK50 (15) = IDC/FLK20-1 (9) бело-черный IDC/FLK50 (16) = IDC/FLK20-1 (10) бело-коричневый IDC/FLK50 (17) = IDC/FLK20-1 (11) бело-красный IDC/FLK50 (18) = IDC/FLK20-1 (12) бело-оранжевый IDC/FLK50 (19) = IDC/FLK20-1 (13) бело-желтый ИДК/ФЛК50 (20) = ИДК/ФЛК20-1 (14) бело-зеленый ИДК/ФЛК50 (21) = ИДК/ФЛК20-1 (15) бело-голубой ИДК/ФЛК50 (22) = ИДК/ФЛК20-1 (16) бело-фиолетовый IDC/FLK50 (23) = IDC/FLK20-1 (20) бело-серый IDC/FLK50 (27) = IDC/FLK20-2 (1) коричнево-черный IDC/FLK50 (28) = IDC/FLK20-2 (2) коричнево-красный IDC/FLK50 (29) = IDC/FLK20-2 (3) коричнево-оранжевый IDC/FLK50 (30) = IDC/FLK20-2 (4) коричнево-желтый IDC/FLK50 (31) = IDC/FLK20-2 (5) коричнево-зеленый IDC/FLK50 (32) = IDC/FLK20-2 (6) коричнево-синий IDC/FLK50 (33) = IDC/FLK20-2 (7) коричнево-фиолетовый IDC/FLK50 (34) = IDC/FLK20-2 (8) коричнево-серый ИДК/ФЛК50 (35) = ИДК/ФЛК20-2 (18) коричнево-белый IDC/FLK50 (39) = IDC/FLK20-2 (9) зелено-черный IDC/FLK50 (40) = IDC/FLK20-2 (10) зелено-коричневый IDC/FLK50 (41) = IDC/FLK20-2 (11) зелено-красный IDC/FLK50 (42) = IDC/FLK20-2 (12) зелено-оранжевый IDC/FLK50 (43) = IDC/FLK20-2 (13) зелено-синий IDC/FLK50 (44) = IDC/FLK20-2 (14) зелено-фиолетовый IDC/FLK50 (45) = IDC/FLK20-2 (15) зелено-серый ИДК/ФЛК50 (46) = ИДК/ФЛК20-2 (16) зелено-белый ИДК/ФЛК50 (47) = ИДК/ФЛК20-2 (20)
Подключение в соотв. со стандартом МЭК 60603-13 (в соответствии) Способ подключения Розетка IDC/FLK Количество соединений 2 Количество позиций 20 Циклы установки/извлечения > 50 Подача 2,54 мм Подключение в соотв. со стандартом МЭК 60603-13 (в соответствии) Способ подключения Розетка IDC/FLK Количество соединений 1 Количество позиций 50 Циклы установки/извлечения > 50 Подача 2,54 мм
Примечания по эксплуатации Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции 2304966 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Примечание Под заказ (возврату не подлежит). Ключ продаж ДИ Ключ продукта ДК221К Номер таможенного тарифа 85444290 Страна происхождения DE
ЭКЛАСС-13.0 27242220 ЭКЛАСС-15.0 27242220
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt%
