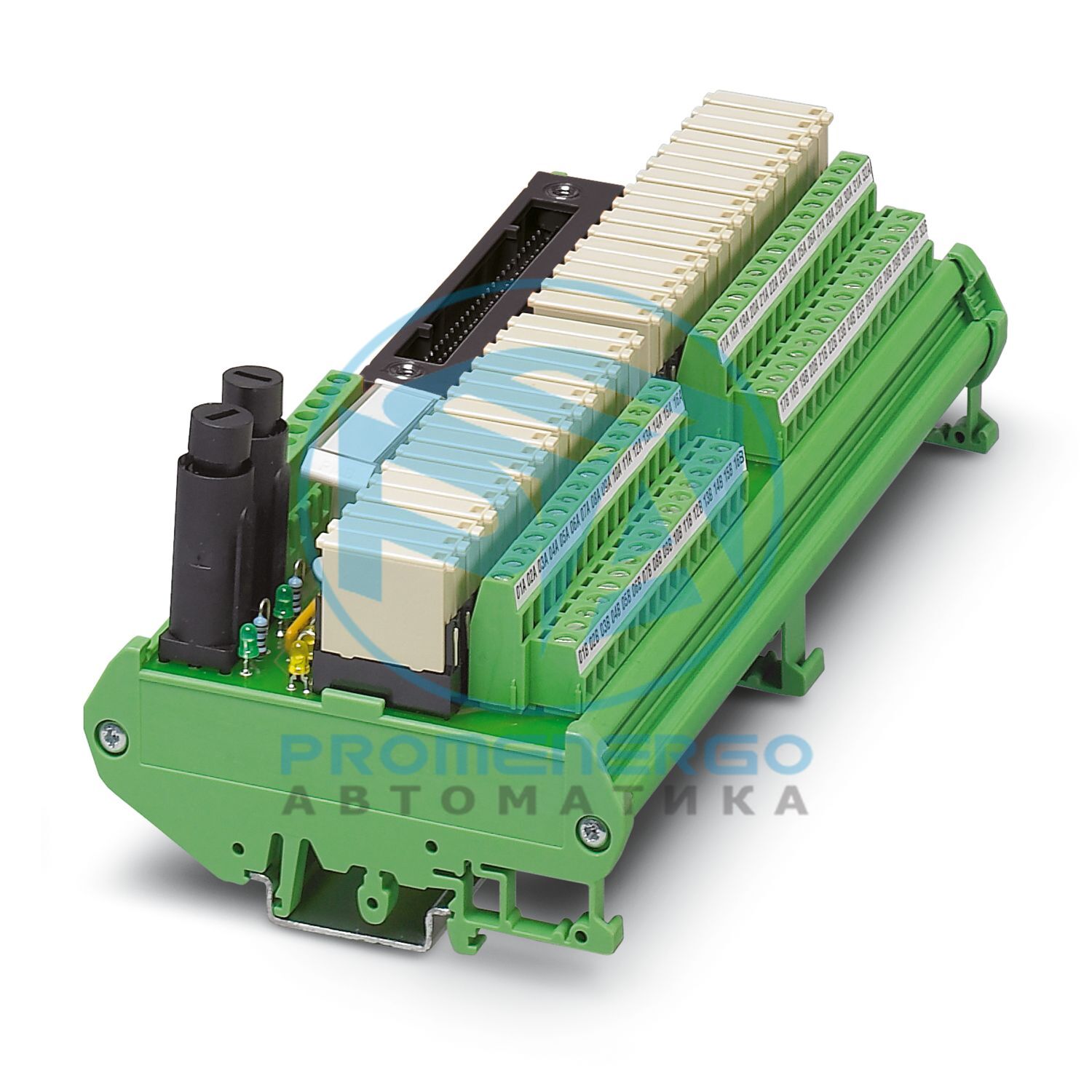

32-канальный модуль выходных реле (один замыкающий контакт, 250 В переменного тока/3 А) с винтовым соединением. Управление модулем осуществляется через 50-контактный. системный разъем и подходит для карт Yokogawa ADV 551 и ADV 561.
Технические характеристики
Тип продукта
Интерфейсный модуль
Количество каналов
32
Категория перенапряжения
II
Степень загрязнения
2
Номинальное напряжение изоляции
300 В переменного тока
Номинальное импульсное напряжение
4 кВ (Базовая изоляция)
Подходящая карта ввода-вывода
АДВ551
Подходящая карта ввода-вывода
НФДВ551
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.9 ... 1.1
Диапазон входного напряжения
21,6 В постоянного тока ... 26,4 В постоянного тока
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Стандарты/правила
ЕН 61010-2-201
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Примечания по эксплуатации
Соблюдайте максимальную коммутационную мощность используемых реле.
Примечания по эксплуатации
Не подключайте соседние каналы к SELV/PELV и напряжениям, опасным для прикосновения.
Примечания по эксплуатации
Выходы не подходят для коммутации различных линейных проводов. Сумма коммутационных напряжений, используемых для соседних выходов, не должна превышать номинальное значение напряжения изоляции.
Примечания по эксплуатации
Необходимые требования к изоляции (основная изоляция или усиленная изоляция) от соседних модулей (в направлении DIN-рейки) должны быть реализованы путем применения соответствующих мер (например, перегородок).
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2969055
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК219Н
GTIN
4046356163699
Вес за штуку (включая упаковку)
549,2 г
Вес за штуку (без упаковки)
411,8 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
