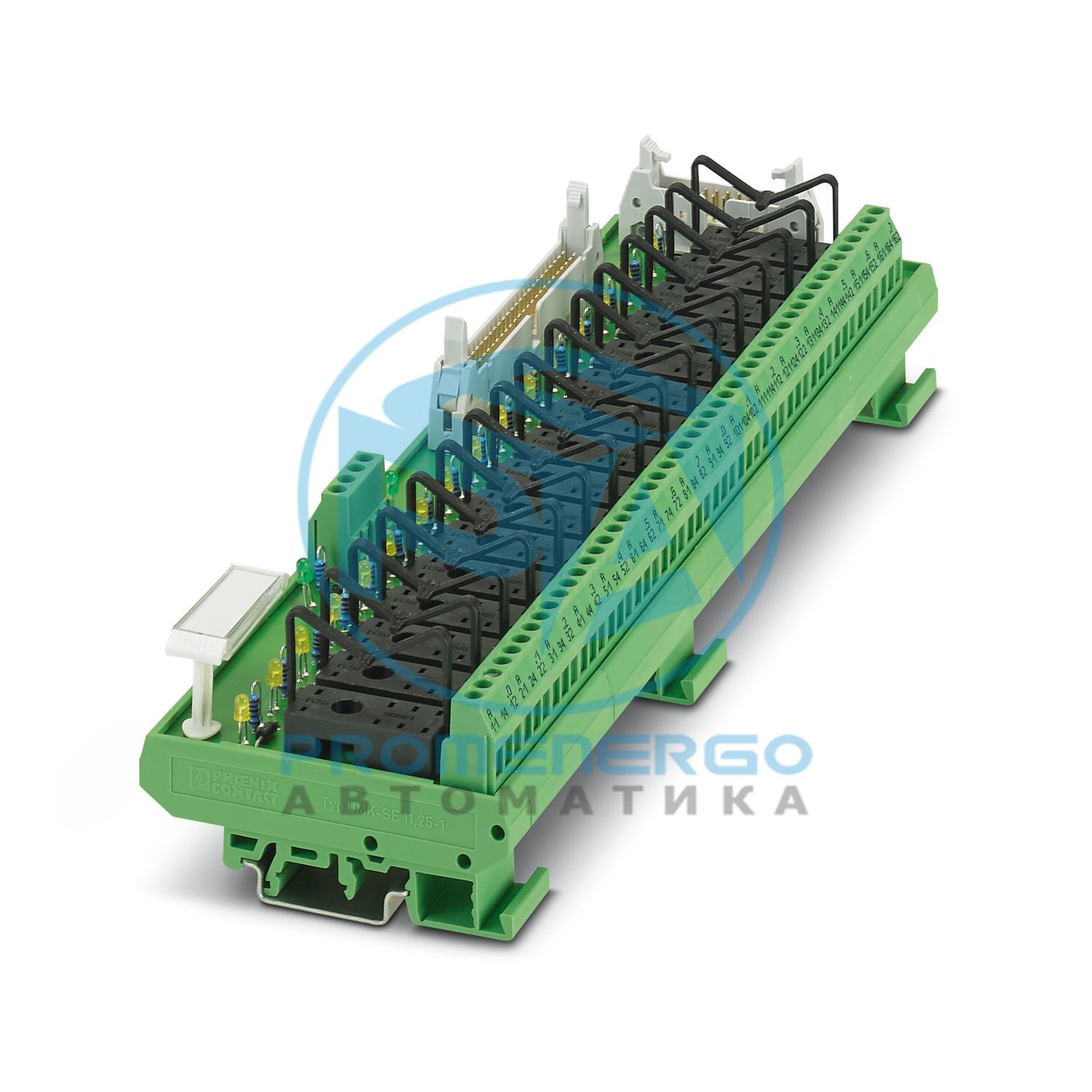

Модуль вывода VARIOFACE, со вставными основаниями для 16 миниатюрных реле, по 1 переключающему контакту каждое, для 24 В пост. тока (базовый модуль, без реле)
Технические характеристики
Тип продукта
Интерфейсный модуль
Количество каналов
16
Режим работы
100% рабочий коэффициент
Механический срок службы
3x 10 7 циклов
Категория перенапряжения
III
Степень загрязнения
2
Номинальное напряжение изоляции
300 В переменного тока
Номинальное импульсное напряжение
4 кВ (Базовая изоляция между токовыми путями выходных контактов)
Подходящая карта ввода-вывода
6ES7422-1BL00-0AA0
Подходящая карта ввода-вывода
1756-ОБ32
Подходящая карта ввода-вывода
1771 ОБН
Подходящая карта ввода-вывода
ТС-ОДД 321
Подходящая карта ввода-вывода
QY81P
Подходящая карта ввода-вывода
ДДО 353
Подходящая карта ввода-вывода
6ES7322-1BL00-0AA0
Подходящая карта ввода-вывода
IC694MDL754
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.8 ... 1.1
Типичный входной ток при U N
2 мА (светодиодный дисплей)
Защитная схема
Свободный диод; Свободный диод
Индикация рабочего напряжения
Зеленый светодиод
Отображение состояния/канала
Желтый светодиод
Тип переключения контактов
1 переключающий контакт
Максимальное коммутируемое напряжение
250 В переменного/постоянного тока
Ограничение постоянного тока
5 А
Способ подключения
Штыревая планка IDC/FLK
Количество соединений
1
Количество позиций
50
Подача
2,54 мм
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Количество соединений
48
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Количество соединений
4
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Способ подключения
Штыревая планка IDC/FLK
Количество соединений
1
Количество позиций
20
Подача
2,54 мм
Индикация состояния присутствует
да
Ширина
259 мм
Высота
77 мм
Глубина
59 мм
Цвет
зеленый (RAL 6021)
Степень защиты
IP00
Температура окружающей среды (рабочая)
-20 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Стандарты/правила
ЕН 61010-2-201
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Примечания по эксплуатации
Соблюдайте максимальную коммутационную мощность используемых реле.
Примечания по эксплуатации
Не подключайте соседние каналы к SELV/PELV и напряжениям, опасным для прикосновения.
Примечания по эксплуатации
Выходы не подходят для коммутации различных линейных проводов. Сумма коммутационных напряжений, используемых для соседних выходов, не должна превышать номинальное значение напряжения изоляции.
Примечания по эксплуатации
Необходимые требования к изоляции (основная изоляция или усиленная изоляция) от соседних модулей (в направлении DIN-рейки) должны быть реализованы путем применения соответствующих мер (например, перегородок).
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Номер позиции
2974901
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК2191
GTIN
4017918089009
Вес за штуку (включая упаковку)
462,4 г
Вес за штуку (без упаковки)
380,9 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
