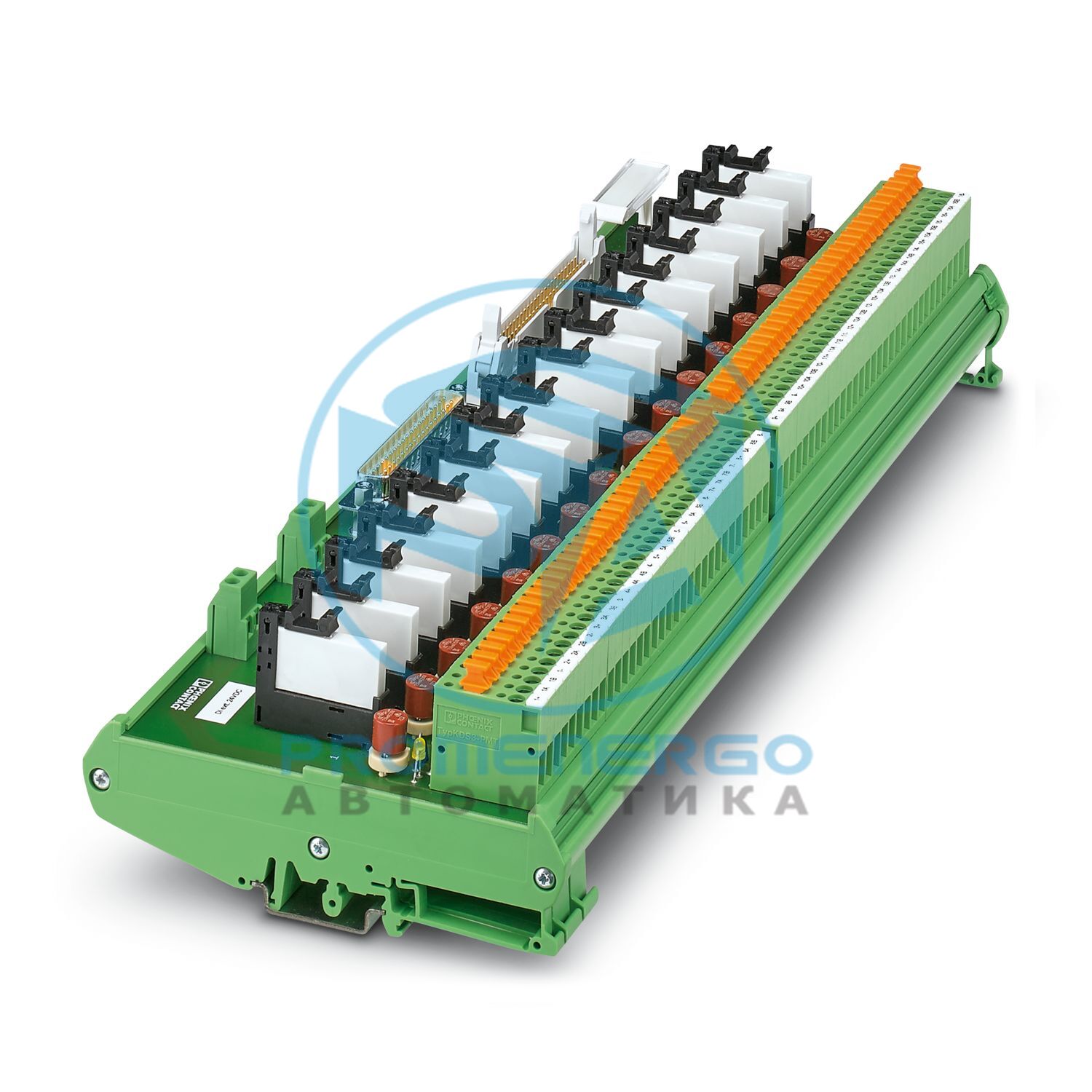

16-канальный релейный модуль для модулей ввода Honeywell C300. Модуль управляется системой управления через 37-контактный разъем. D-SUB или 50-конт. ФЛК. В полевых условиях имеется винтовое соединение с ножевым разъединителем. Ширина модуля: 343 мм
Технические характеристики
Тип продукта
Интерфейсный модуль
Количество каналов
16
Режим работы
100% рабочий коэффициент
Категория перенапряжения
II
Степень загрязнения
2
Номинальное импульсное напряжение
0,6 кВ
Подходящая карта ввода-вывода
TDIL01 (без резервирования)
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.85 ... 1.1
Диапазон входного напряжения
20,4 В постоянного тока ... 26,4 В постоянного тока
Типичный входной ток при U N
6,5 мА
Типичное время ответа
5 мс
Типичное время выпуска
7 мс
Защитная схема
Предохранитель
Отображение состояния/канала
Желтый светодиод
Тип переключения контактов
1 переключающий контакт
Тип переключающего контакта
Одиночный контакт
Контактный материал
Сплав серебра, твердое позолоченное покрытие.
Максимальное коммутируемое напряжение
36 В постоянного тока
Минимальное коммутируемое напряжение
100 мВ (12 В постоянного тока с поврежденным золотым покрытием)
Ограничение постоянного тока
50 мА (500 мА с поврежденным золотым покрытием)
Мин. ток переключения
1 мА (10 мА при поврежденном золотом покрытии)
Разрывная мощность (омическая нагрузка) макс.
1,2 Вт (при 24 В постоянного тока)
Способ подключения
Штыревая планка D-SUB
Количество соединений
1
Количество позиций
37
Способ подключения
Штыревая планка IDC/FLK
Количество соединений
1
Количество позиций
50
Подача
2,54 мм
Способ подключения
Винтовое соединение с размыкающим ножом
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Индикация состояния присутствует
да
Ширина
343,5 мм
Высота
125,5 мм
Глубина
65,5 мм
Температура окружающей среды (рабочая)
-15 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-15 °С ... 50 °С
Стандарты/правила
ЕН МЭК 60664-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2906944
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК219Х
GTIN
4055626141442
Вес за штуку (включая упаковку)
1,093,6 г
Вес за штуку (без упаковки)
1,093,6 г
Номер таможенного тарифа
85371098
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
