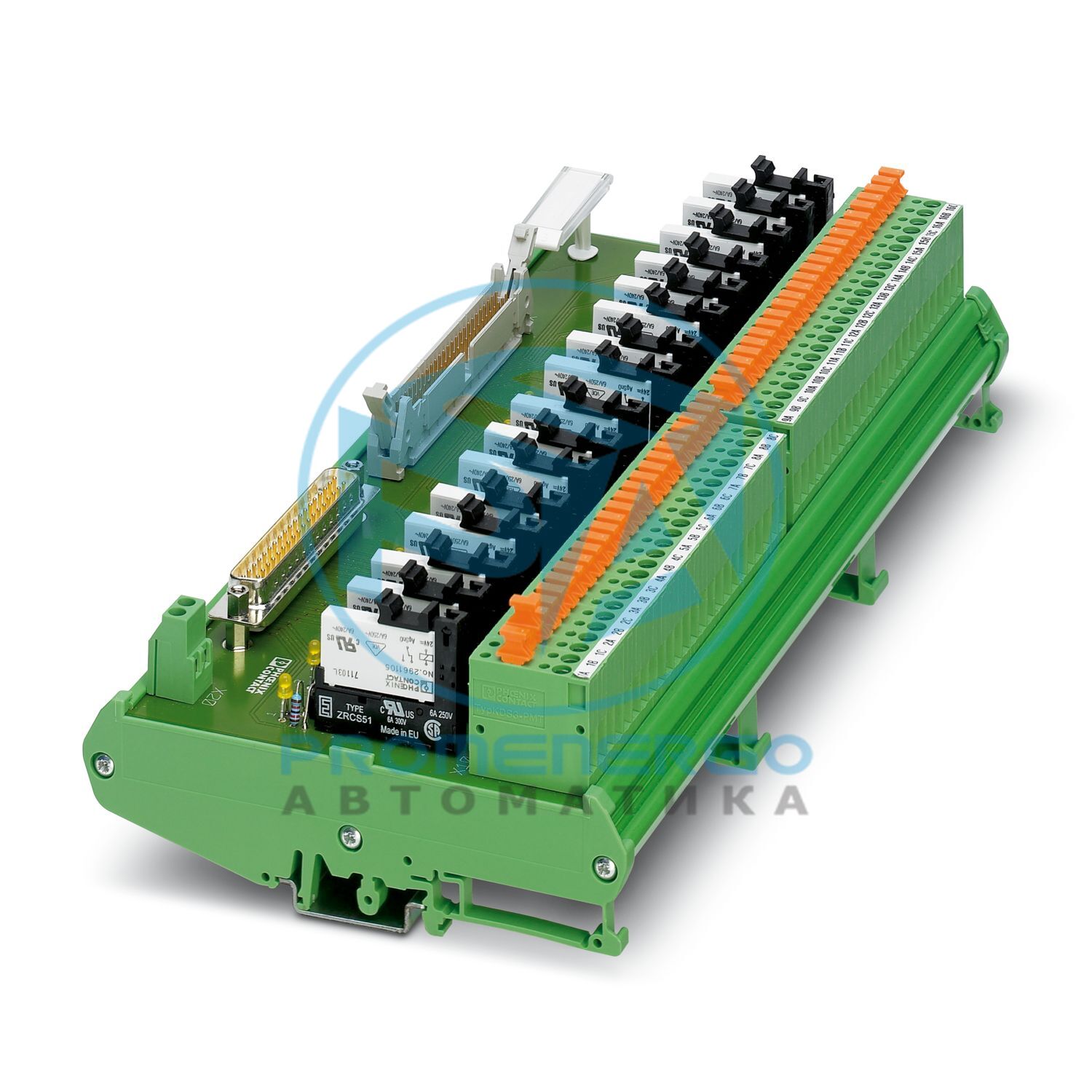

16-канальный релейный модуль (1 переключающий контакт) для модулей вывода Honeywell C300. Со стороны управления модуль управляется через 37-контактный разъем D-SUB. или FLK 50-конт. Со стороны поля имеется винтовое соединение с ножевым разъединителем.
Технические характеристики
Тип продукта
Интерфейсный модуль
Количество каналов
16
Режим работы
100% рабочий коэффициент
Механический срок службы
2x 10 7 циклов
Изоляция
Усиленная изоляция
Категория перенапряжения
III
Степень загрязнения
2
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
6 кВ (1,2/50 мкс)
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
4 кВ (1,2/50 мкс)
Подходящая карта ввода-вывода
TDOB01 (без резервирования)
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.85 ... 1.1
Диапазон входного напряжения
20,4 В постоянного тока ... 26,4 В постоянного тока
Типичный входной ток при U N
9 мА
Типичное время ответа
5 мс
Типичное время выпуска
7 мс
Защитная схема
Свободный диод
Отображение состояния/канала
Желтый светодиод
Тип переключения контактов
1 переключающий контакт
Тип переключающего контакта
Одиночный контакт
Контактный материал
АгСно
Максимальное коммутируемое напряжение
250 В переменного/постоянного тока
Минимальное коммутируемое напряжение
12 В переменного/постоянного тока
Ограничение постоянного тока
4 А (см. кривую снижения характеристик)
Мин. ток переключения
10 мА
Разрывная мощность (омическая нагрузка) макс.
96 Вт (при 24 В постоянного тока)
Способ подключения
Штыревая планка D-SUB
Количество соединений
1
Количество позиций
37
Способ подключения
Винтовое соединение с размыкающим ножом
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Способ подключения
Соединитель плоского кабеля в соотв. с МЭК 60603-13
Количество соединений
1
Количество позиций
50
Индикация состояния присутствует
да
Ширина
259 мм
Высота
126 мм
Глубина
66 мм
Степень защиты
IP00
Степень защиты (Место установки)
>= IP54 (Место установки)
Температура окружающей среды (рабочая)
-15 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-15 °С ... 50 °С
Высота
<= 2000 м
Стандарты/правила
ЕН 61010-2-201
Стандарты/правила
ЕН 61010-2-201
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Примечания по эксплуатации
Не подключайте соседние каналы к SELV/PELV и напряжениям, опасным для прикосновения.
Примечания по эксплуатации
Выходы не предназначены для коммутации различных внешних проводников.
Примечания по эксплуатации
От соседних модулей в направлении несущей рейки должна быть обеспечена как минимум одна функциональная изоляция на стороне выхода. Если приложение предъявляет более высокие требования к изоляции (основная изоляция или усиленная изоляция), то их необходимо реализовать с помощью соответствующих мер (например, перегородок).
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2900068
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК2А8Х
GTIN
4046356363518
Вес за штуку (включая упаковку)
776,8 г
Вес за штуку (без упаковки)
776,8 г
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
