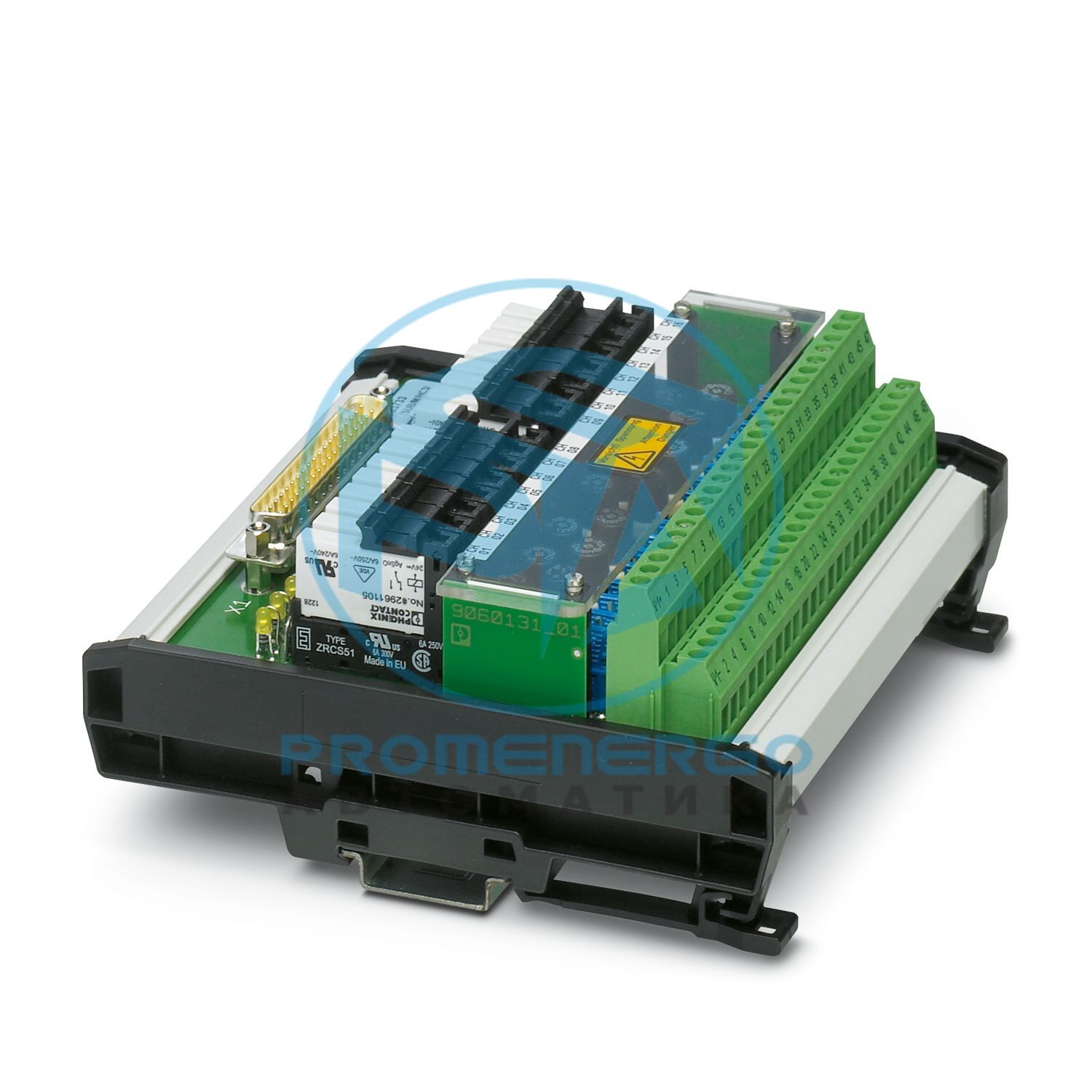

16-канальный релейный модуль для модулей вывода Honeywell C300 TDOB01 и TBOB11. Со стороны контроллера модуль управляется по 37-контактному разъему. основе через D-SUB. Со стороны поля имеется винтовое соединение (маркировка: 1...48). Ширина модуля: 142 мм
Технические характеристики
Тип продукта
Интерфейсный модуль
Количество каналов
16
Режим работы
100% рабочий коэффициент
Механический срок службы
ок. 2x 10 7 циклов
Изоляция
Усиленная изоляция
Категория перенапряжения
III
Степень загрязнения
2
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
6 кВ (1,2/50 мкс)
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
4 кВ (1,2/50 мкс)
Подходящая карта ввода-вывода
TDOB01 (без резервирования)
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.9 ... 1.1
Диапазон входного напряжения
21,6 В постоянного тока ... 26,4 В постоянного тока
Типичный входной ток при U N
9 мА
Типичное время ответа
5 мс
Типичное время выпуска
7 мс
Отображение состояния/канала
Желтый светодиод
Тип переключения контактов
1 переключающий контакт
Тип переключающего контакта
Одиночный контакт
Контактный материал
АгСно
Максимальное коммутируемое напряжение
250 В переменного тока
Минимальное коммутируемое напряжение
5 В (100 мА)
Ограничение постоянного тока
2 А (см. кривую снижения характеристик)
Мин. ток переключения
100 мА
Разрывная мощность (омическая нагрузка) макс.
48 Вт (24 В постоянного тока)
Способ подключения
Штыревая планка D-SUB
Количество соединений
1
Количество позиций
37
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Количество соединений
1
Количество позиций
50
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Индикация состояния присутствует
да
Ширина
142 мм
Высота
142,5 мм
Глубина
66 мм
Степень защиты
IP00
Степень защиты (Место установки)
>= IP54 (Место установки)
Температура окружающей среды (рабочая)
-20 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Стандарты/правила
ЕН 61010-2-201
Стандарты/правила
ЕН 61010-2-201
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Примечания по эксплуатации
Не подключайте соседние каналы к SELV/PELV и напряжениям, опасным для прикосновения.
Примечания по эксплуатации
Нет additional touch protection is required when using a SELV/PELV voltage (<=30 V AC or 60 V DC).
Примечания по эксплуатации
Выходы не подходят для коммутации различных линейных проводов. Сумма коммутационных напряжений, используемых для соседних выходов, не должна превышать номинальное значение напряжения изоляции.
Примечания по эксплуатации
От соседних модулей в направлении несущей рейки должна быть обеспечена как минимум одна функциональная изоляция на стороне выхода. Если приложение предъявляет более высокие требования к изоляции (основная изоляция или усиленная изоляция), то их необходимо реализовать с помощью соответствующих мер (например, перегородок).
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2903733
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК219Х
GTIN
4046356760775
Вес за штуку (включая упаковку)
630 г
Вес за штуку (без упаковки)
628 г
Номер таможенного тарифа
85371098
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
