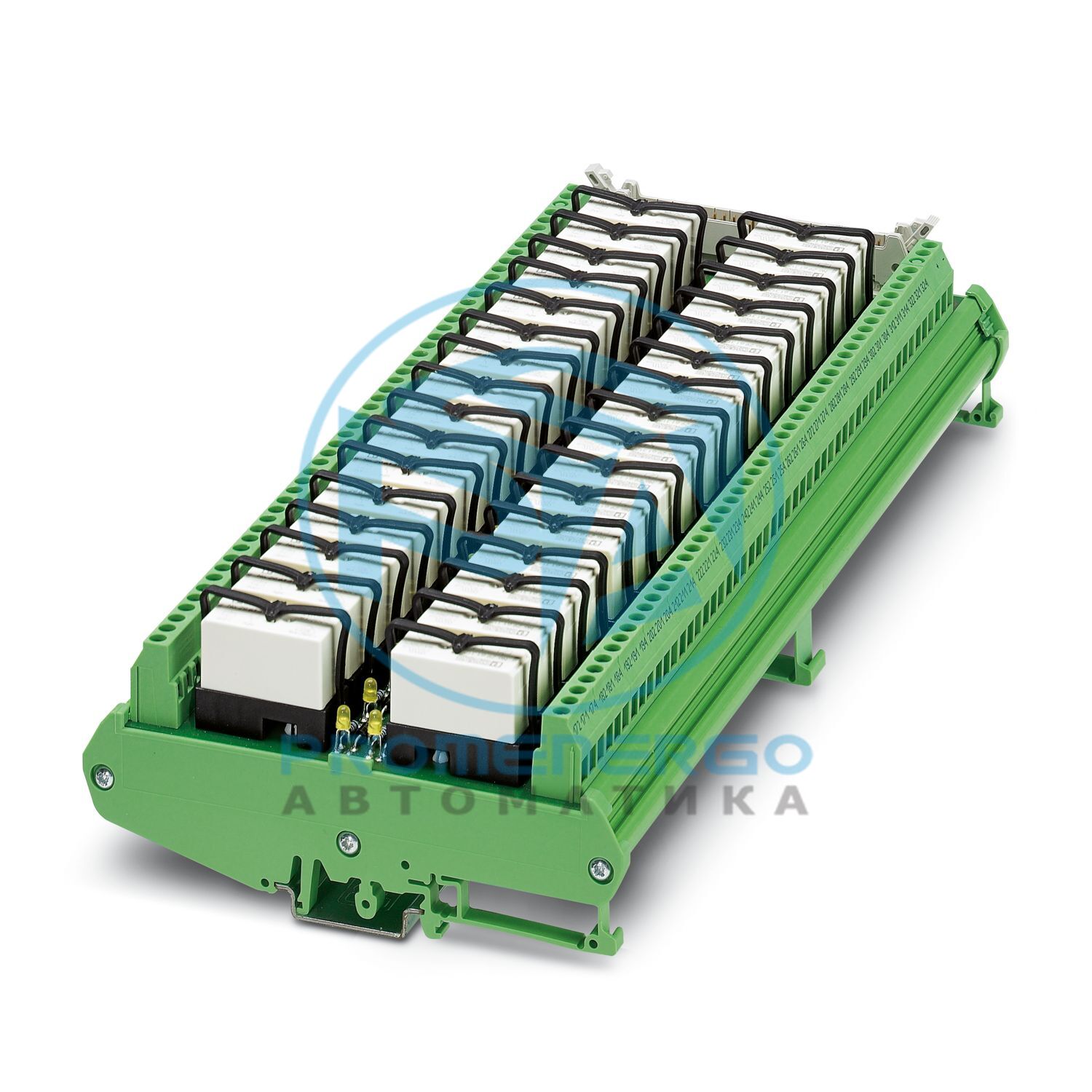

Модуль вывода VARIOFACE, с 32 миниатюрными реле, 1 переключающим контактом, вставной, для 24 В постоянного тока (включая реле)
Технические характеристики
Примечания по эксплуатации
Соблюдайте максимальную коммутационную мощность используемых реле.
Примечания по эксплуатации
Не подключайте соседние каналы к SELV/PELV и напряжениям, опасным для прикосновения.
Примечания по эксплуатации
Выходы не подходят для коммутации различных линейных проводов. Сумма коммутационных напряжений, используемых для соседних выходов, не должна превышать номинальное значение напряжения изоляции.
Примечания по эксплуатации
Необходимые требования к изоляции (основная изоляция или усиленная изоляция) от соседних модулей (в направлении DIN-рейки) должны быть реализованы путем применения соответствующих мер (например, перегородок).
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Тип продукта
Релейный модуль
Количество каналов
32
Режим работы
100% рабочий коэффициент
Механический срок службы
3x 10 7 циклов
Категория перенапряжения
III
Степень загрязнения
2
Номинальное напряжение изоляции
300 В переменного тока
Номинальное импульсное напряжение
4 кВ (Базовая изоляция между токовыми путями выходных контактов)
Подходящая карта ввода-вывода
6ES7522-1BL00-0AB0
Подходящая карта ввода-вывода
6ES7422-1BL00-0AA0
Подходящая карта ввода-вывода
1771 ОБН
Подходящая карта ввода-вывода
IC694MDL754
Подходящая карта ввода-вывода
ТС-ОДД 321
Подходящая карта ввода-вывода
LY41PT1P
Подходящая карта ввода-вывода
QY81P
Подходящая карта ввода-вывода
ДДО 353
Подходящая карта ввода-вывода
6ES7322-1BL00-0AA0
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.85 ... 1.1
Диапазон входного напряжения
20,4 В постоянного тока ... 26,4 В постоянного тока
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Стандарты/правила
ЕН 61010-2-201
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2968373
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДИ
Ключ продукта
ДК2191
GTIN
4017918917517
Вес за штуку (включая упаковку)
1,479,8 г
Вес за штуку (без упаковки)
1,479,8 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
