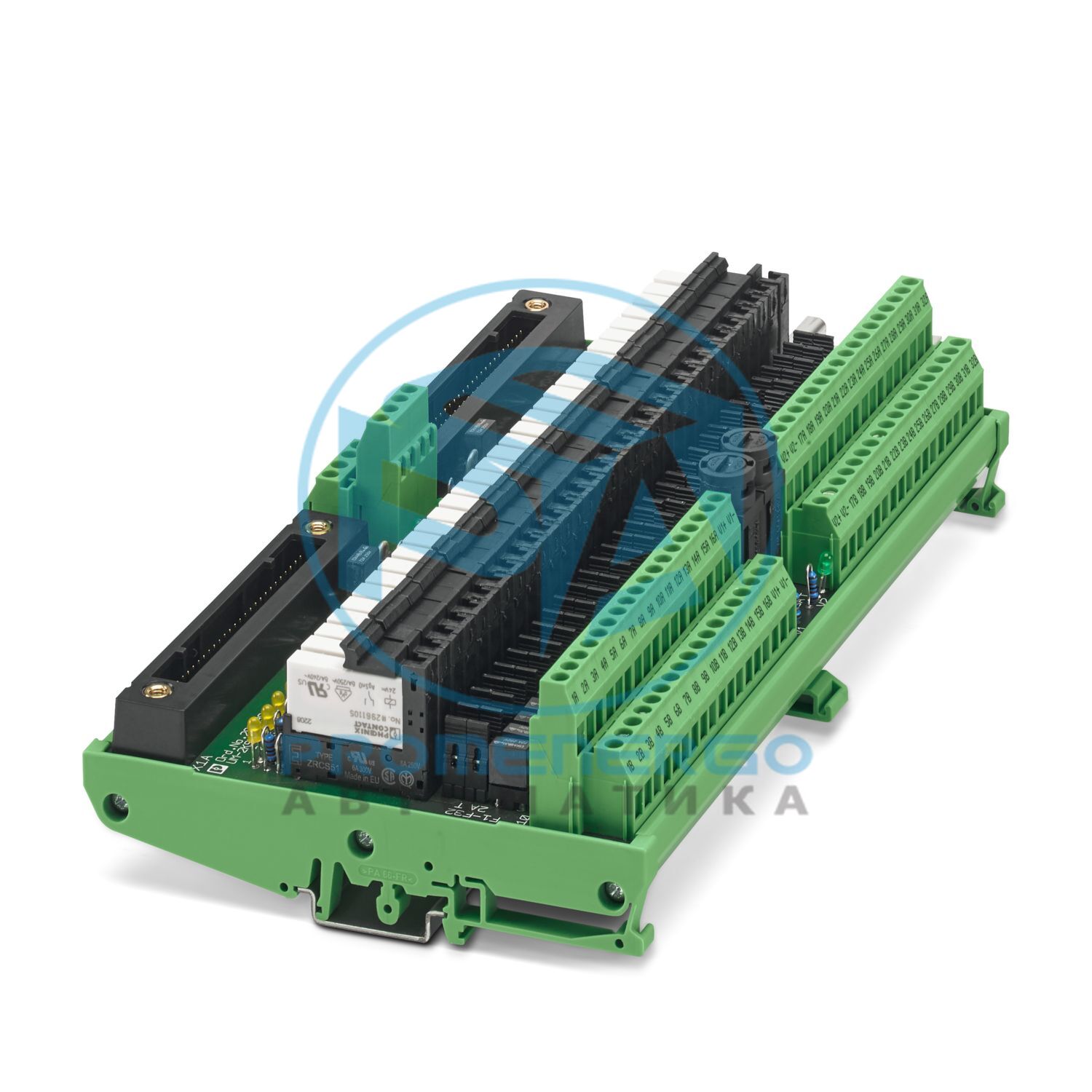

32-канальный выходной релейный модуль 24 В пост. тока с винтовыми зажимами и резервированием, 50-контактный. системное соединение, предохранитель и перемычка в каждой выходной цепи, для Yokogawa ADV551 и ADV561
Технические характеристики
Тип продукта
Интерфейсный модуль
Режим работы
100% рабочий коэффициент
Механический срок службы
2x 10 7 циклов
Категория перенапряжения
III
Степень загрязнения
2
Изоляция
Базовая изоляция
Категория перенапряжения
II
Степень загрязнения
2
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
6 кВ (Усиленная изоляция)
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
2,5 кВ
Подходящая карта ввода-вывода
АДВ551
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.8 ... 1.2
Диапазон входного напряжения
19,2 В постоянного тока ... 28,8 В постоянного тока
Типичный входной ток при U N
7 мА
Типичное время ответа
5 мс
Типичное время выпуска
6 мс
Защитная схема
Свободный диод; Свободный диод
Отображение состояния/канала
зеленый светодиод
Тип переключения контактов
1 замыкающий контакт
Тип переключающего контакта
Одиночный контакт
Контактный материал
АгСно
Максимальное коммутируемое напряжение
24 В постоянного тока
Минимальное коммутируемое напряжение
5 В (100 мА)
Ограничение постоянного тока
1,5 А (32 °С)
Макс. общий ток источника напряжения
10 А (50 °С)
Мин. ток переключения
1 мА (24 В)
Разрывная мощность (омическая нагрузка) макс.
48 Вт (24 В постоянного тока)
Способ подключения
Совместимость с Йокогава, Канзас
Количество соединений
2
Количество позиций
50
Способ подключения
Винтовое соединение
Количество соединений
32
Количество позиций
2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Способ подключения
Винтовое соединение
Количество соединений
4
Количество позиций
2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Индикация состояния присутствует
да
Габаритный чертеж
Ширина
217,5 мм
Высота
127,5 мм
Глубина
60,5 мм
Цвет
зеленый (RAL 6021)
Степень защиты
IP00
Степень защиты (Место установки)
>= IP54 (Место установки)
Температура окружающей среды (рабочая)
-20 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 80 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Стандарты/правила
ЕН МЭК 61010-2-201
Стандарты/правила
ЕН МЭК 61010-2-201
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Примечания по эксплуатации
Не подключайте соседние каналы к SELV/PELV и FELV.
Примечания по эксплуатации
Нет additional touch protection is required when using a SELV/PELV voltage (<= 25 V AC or 60 V DC).
Примечания по эксплуатации
Обеспечивается как минимум одна функциональная изоляция от соседних модулей (в направлении несущей рейки). Если приложение предъявляет более строгие требования к изоляции (основная изоляция или усиленная изоляция), их необходимо реализовать путем применения соответствующих мер (например, перегородок).
Примечания по эксплуатации
Не использовать для изоляции
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2908399
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК219Н
GTIN
4055626297705
Вес за штуку (включая упаковку)
857 кг
Вес за штуку (без упаковки)
830 кг
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
