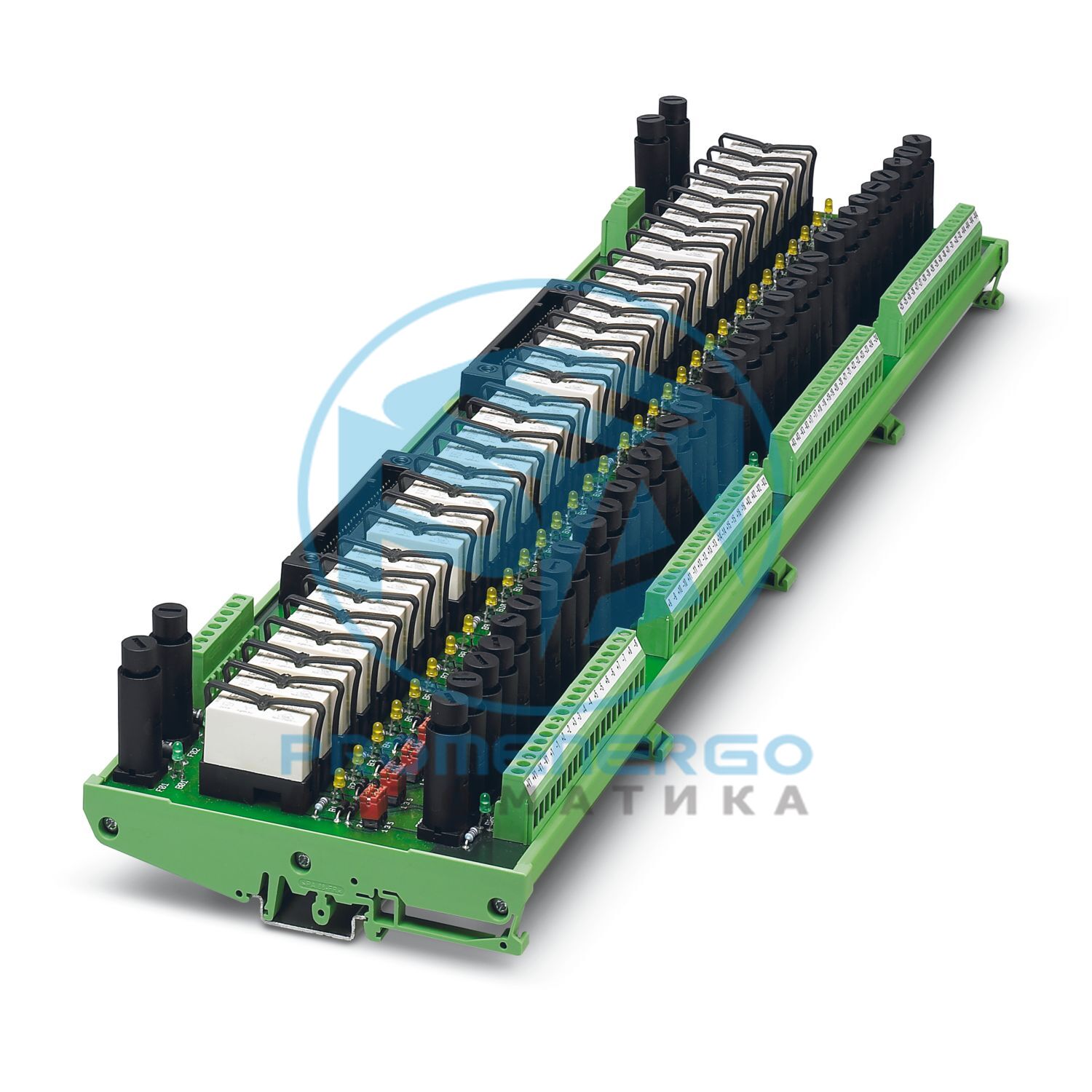

32-канальный входной релейный модуль (1 замыкающий контакт) с винтовым соединением и предохранителем (1 А). Разъем ввода-вывода, источник питания и 50-полюсный разъем. полосы спроектированы с избыточностью. Подходит для карт Yokogawa ADV151 и ADV161.
Технические характеристики
Тип продукта
Интерфейсный модуль
Количество каналов
32
Механический срок службы
3x 10 7 циклов
Изоляция
Функциональная изоляция
Категория перенапряжения
II
Степень загрязнения
2
Изоляция
Функциональная изоляция
Категория перенапряжения
II
Степень загрязнения
2
Номинальное напряжение изоляции
50 В
Номинальное импульсное напряжение
0,5 кВ (1,2/50 мкс)
Номинальное напряжение изоляции
50 В
Номинальное импульсное напряжение
0,5 кВ (1,2/50 мкс)
Подходящая карта ввода-вывода
АДВ151
Подходящая карта ввода-вывода
НФДВ151
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.9 ... 1.1
Диапазон входного напряжения
21,6 В постоянного тока ... 26,4 В постоянного тока
Типичный входной ток при U N
18 мА (на канал)
Типичное время ответа
8 мс
Типичное время выпуска
10 мс
Защитная схема
Свободный ход; Свободный диод
Отображение состояния/канала
Желтый светодиод
Тип переключения контактов
Одиночный контакт, 1 замыкающий контакт
Тип переключающего контакта
Одиночный контакт
Контактный материал
AgNi
Максимальное коммутируемое напряжение
24 В переменного/постоянного тока (макс. ток на канал 100 мА, макс. общий ток 1 А)
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Высота
<= 2000 м
Стандарты/правила
ЕН МЭК 60664-1
Стандарты/правила
ЕН МЭК 60664-1
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Номер позиции
2310222
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ДИ
Ключ продукта
ДК219Н
GTIN
4046356283724
Вес за штуку (включая упаковку)
1951 кг
Вес за штуку (без упаковки)
1951 кг
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27141152
ЭКЛАСС-15.0
27141152
ЭТИМ 10.0
EC002780
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
