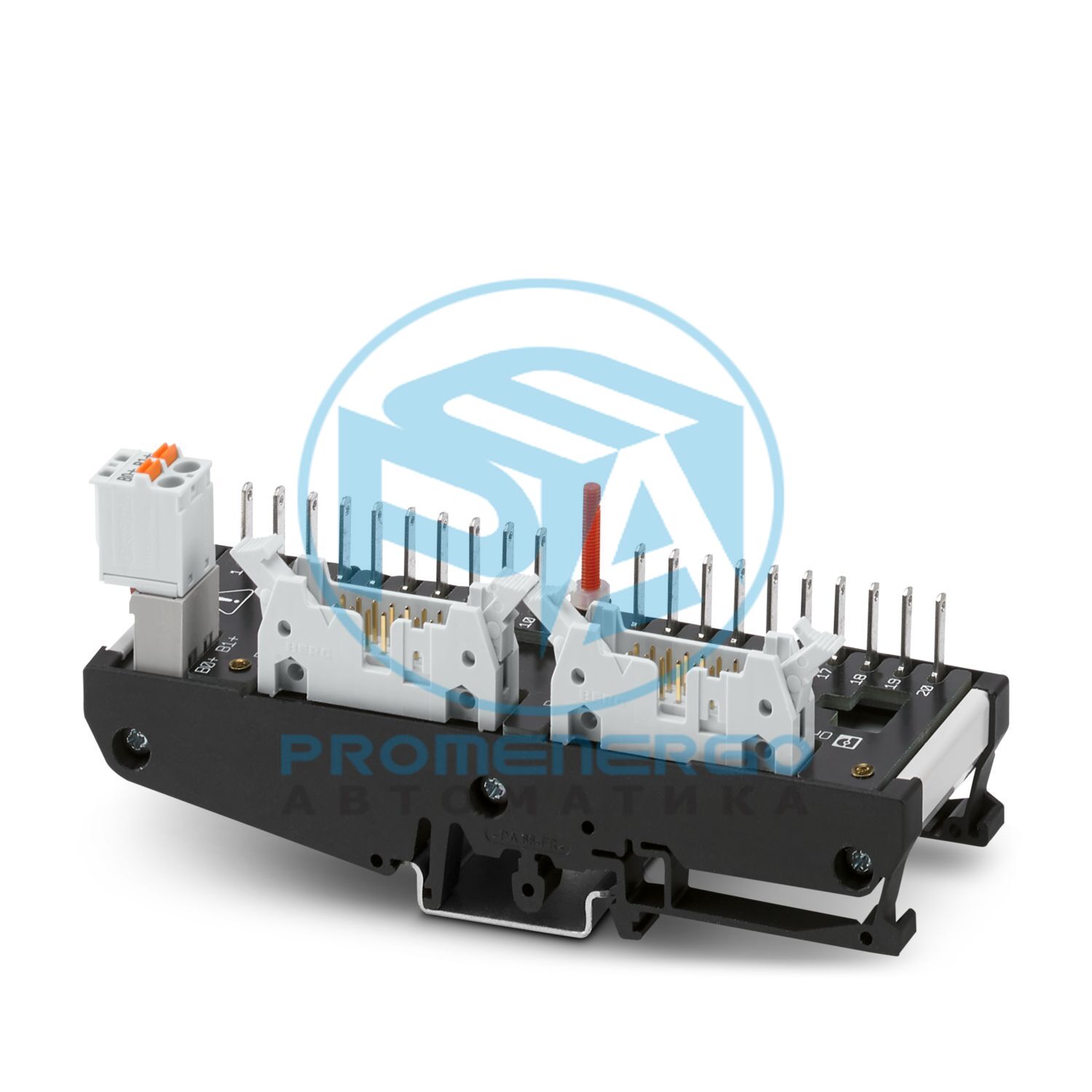

Адаптер для миграции, соединение 1: штыревая планка IDC/FLK 2x 14-контактное, соединение 2: плоское соединение 20-контактное (2,8 x 0,8), соединение 3: зажим Push-in 2x 2-контактное
Технические характеристики
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Примечания по эксплуатации
Переход на модули ввода-вывода ET 200SP: В зависимости от используемого модуля ввода-вывода может потребоваться дополнительное подключение источника питания нового модуля через передний адаптер Phoenix Contact.
Тип продукта
Адаптер
Семейство продуктов
Вариофейс
Изоляция
Функциональная изоляция
Категория перенапряжения
II
Степень загрязнения
2
Рабочее напряжение (переменный ток)
<= 30 В переменного тока
Рабочее напряжение (постоянный ток)
<= 60 В постоянного тока
Текущий (на филиал)
<= 1 А (через IDC/FLK)
Ток (клеммная колодка B0+, B1+)
<= 4 А (через КОМБИКОН)
Номинальное напряжение изоляции
63 В (среднеквадратичное значение)
Номинальное импульсное напряжение
0,6 кВ (1,2/50 мкс)
Миграция
6ES7321-1BH10-0AA0 (DI16) ->
Подключение в соотв. со стандартом
МЭК 60603-13
Способ подключения
Штыревая планка IDC/FLK
Количество соединений
2
Количество позиций
14
Циклы установки/извлечения
> 50
Подача
2,54 мм
Способ подключения
Лопаточное соединение
Количество позиций
20
Примечание
2,8 х 0,8
Циклы установки/извлечения
10
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Количество соединений
2
Количество позиций
2
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Циклы установки/извлечения
25
Подача
5,08 мм
Ширина
39,4 мм
Высота
127,6 мм
Глубина
54,906027 мм
Степень защиты (Модуль)
IP00
Степень защиты (Место установки)
>= IP54
Температура окружающей среды (рабочая)
-20 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Высота
<= 2000 м
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Стандарты/правила
ЕН МЭК 60664-1
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой
Номер позиции
1464935
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДИ
Ключ продукта
ДК21ЕС
GTIN
4063151857653
Вес за штуку (включая упаковку)
109,2 г
Вес за штуку (без упаковки)
2 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27242292
ЭКЛАСС-15.0
27242692
ЭТИМ 10.0
EC002584
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
