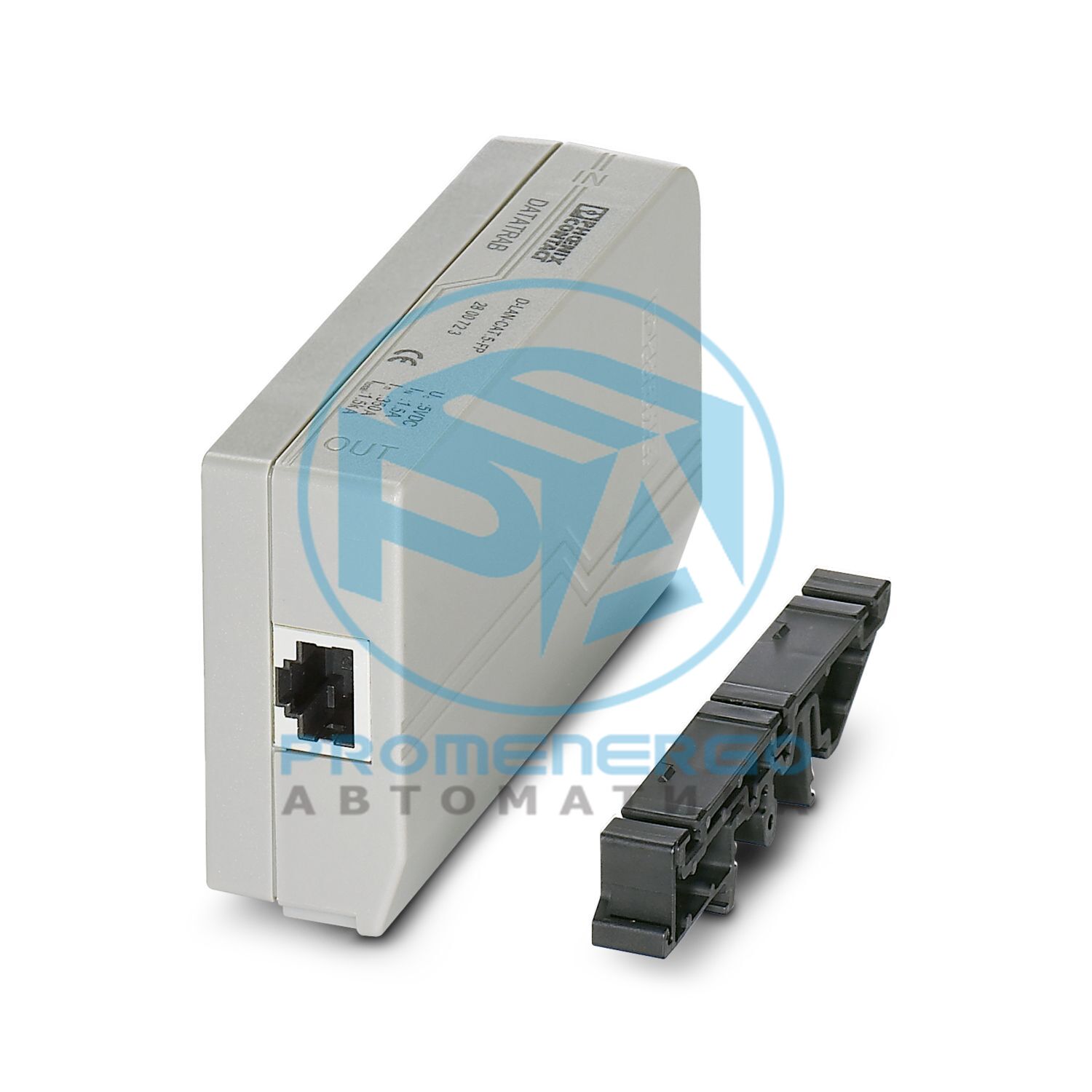

D-LAN-CAT.5-FP - Устройство защиты от перенапряжения
D-LAN-CAT.5-FP - Устройство защиты от перенапряжения
Точная защита от перенапряжения для сетей передачи данных до 1 Гбит/с. Для использования в Ethernet, Power over Ethernet (PoE, режим A и режим B), Token Ring, ISDN и DS1. Присоединительная вилка RJ45 с отдельным заземляющим кабелем и защелкивающейся ножкой для DIN-рейки NS 35.
Технические характеристики
Тип продукта
Защита от перенапряжения для информационных технологий
Семейство продуктов
ДАТАТРАБ
Классификация испытаний МЭК
Б2
Класс требований VDE
Б2
Тип
Крепежный разъем для монтажа на DIN-рейку
Количество позиций
8
Пар проводов на модуль
4
Категория перенапряжения
II
Степень загрязнения
2
Способ подключения
RJ45
Габаритный чертеж
Ширина
28 мм
Высота
110 мм
Глубина
60 мм (включая адаптер NS 35)
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Материал корпуса
АБС
Открытая боковая панель
Нет
Направление действия
Линия-Линия и Линия-Земля/Экран
Максимальное длительное рабочее напряжение U C
+/- 48 В постоянного тока
Максимальное длительное напряжение U C (линия-линия)
+/- 5 В постоянного тока (+/- 57 В постоянного тока/PoE+)
Номинальный ток
<= 1,5 А (25 °C)
Рабочий эффективный ток I C при U C
<= 600 мкА
Номинальный ток разряда I n (8/20) мкс (линия-линия)
350 А
Номинальный ток разряда I n (8/20) мкс (фаза-земля)
350 А
Номинальный импульсный ток Ian (10/700) мкс (линия-линия)
<= 25 А
Номинальный импульсный ток Ian (10/700) мкс (фаза-земля)
<= 25 А
Ограничение выходного напряжения при скачке напряжения 1 кВ/мкс (линия-линия)
<= 25 В
Ограничение выходного напряжения при пике 1 кВ/мкс (линия-земля)
<= 750 В
Ограничение выходного напряжения при статическом значении 1 кВ/мкс (линия-линия)
<= 25 В
Ограничение выходного напряжения при 1 кВ/мкс (фаза-земля) статическое
<= 750 В
Остаточное напряжение на I н (проводник-проводник)
<= 35 В (C1 - 350 А)
Остаточное напряжение на I n (проводник-земля)
<= 700 В (C1 - 350 А)
Уровень защиты по напряжению U p (линия-линия)
<= 20 В (В2 - 1 кВ/25 А)
Уровень защиты по напряжению U p (фаза-земля)
<= 700 В (В2 - 1 кВ/25 А)
Время отклика t A (линия-линия)
<= 1 нс
Время срабатывания t A (провод-земля)
<= 100 нс
Входное затухание aE, сим.
<= 1 дБ (100 МГц/100 Ом)
Затухание перекрестных помех на ближнем конце
<= 63,3 дБ (1 МГц/100 Ом)
Частота среза fg (3 дБ), сим. в системе 100 Ом
250 МГц
Емкость (ядро-ядро)
тип. 15 пФ (f= 1 МГц / VR= 0 В)
Емкость (Ядро-Земля)
тип. 5 пФ (f= 1 МГц / VR= 0 В)
Импульсная прочность (линия-линия)
Б2 - 1 кВ/25 А
Импульсная стойкость (линия-земля)
Б2 - 1 кВ/25 А
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 %
Класс требований VDE
Б2
Стандарты/правила
МЭК 60664
Стандарты/спецификации
МЭК 61643-21/А1
Примечание
2008
Стандарты/спецификации
ГБ/Т 18802.21
Примечание
2004
Стандарты/спецификации
ЭН 61643-21/А1
Примечание
2009
Тип крепления
Специальный соединительный разъем и DIN-рейка, 35 мм
Номер позиции
2800723
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
Калифорния
Ключ продукта
CL3112
GTIN
4046356730273
Вес за штуку (включая упаковку)
173,2 г
Вес за штуку (без упаковки)
90 г
Номер таможенного тарифа
85363010
Страна происхождения
Китай
ЭКЛАСС-13.0
27171503
ЭКЛАСС-15.0
27171503
ЭТИМ 10.0
EC001466
СПСК 21.0
39121600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
