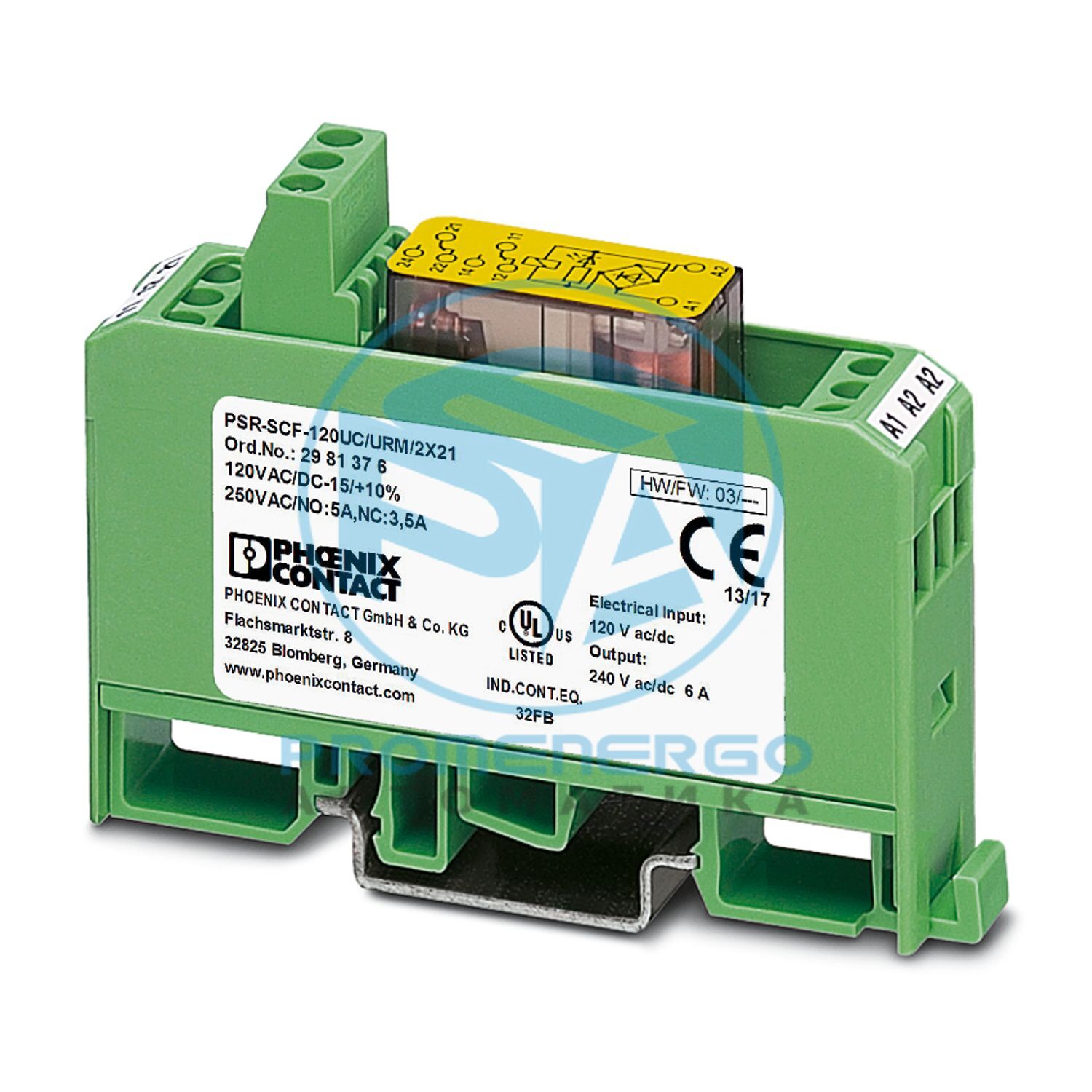

PSR-SCF-120UC/URM/2X21 - Реле сопряжения

Реле сопряжения безопасное с принудительным контактом, 2 перекидных контакта, 1 канал, фиксированная винтовая клемма, ширина: 17,5 мм

Технические характеристики

Тип продуктаСоединительное реле
Семейство продуктовPSRклассик
ПриложениеБезопасное выключение
Контроль1 и 2 канала
Механический срок службы10x 10 6 циклов
Тип релеЭлектромеханическое реле с принудительным контактом согласно IEC/EN 61810-3.
Категория перенапряженияIII
Степень загрязнения2
Тип. время начала с США10 мс (с Us/при управлении через A1)
Типичное время выпуска10 мс (с Us/при управлении через A1)
Время перезапуска< 1 с (время загрузки)
Время восстановления< 500 мс
Максимальная рассеиваемая мощность для номинального состояния6,31 Вт (при UB = 132 В постоянного тока, U S = 120 В, I S = 9 мА, n = 1, IL 2 = 50 А2, R-контакт = 0,1 ?)
Номинальный режим работы100% рабочий коэффициент
Номинальное напряжение изоляции250 В
Номинальное импульсное напряжение/изоляцияСм. технический паспорт, раздел «Координация изоляции».
ОбозначениеА1/А2
Номинальное напряжение питания цепи управления U S120 В переменного/постоянного тока -15 % / +10 %
Номинальный ток питания управления I Sтип. 9 мА
Потребляемая мощность при СШАтип. 1,08 Вт
Фильтровать время1 мс (на A1-A2; ширина тестового импульса)
Описание выходасвязанный с безопасностью
Количество выходов2
Тип переключения контактов2 переключающих контакта
Контактный материалAgNi
Коммутируемое напряжениемин. 5 В переменного/постоянного тока
Коммутируемая мощностьмин. 50 мВт
Пусковой токмин. 10 мА
Коммутационная способность3 А (15 переменного тока, 250 В)
Ограничение постоянного тока5 А (НО контакт)
кв. Общий ток50 А 2
Частота переключениямакс. 0,5 Гц
Механический срок службы10x 10 6 циклов
Разрывная мощность (омическая нагрузка) макс.см. кривую предельной нагрузки
Выходной предохранитель6 A gL/gG NEOZED (НО контакт)
подключаемыйнет
Способ подключенияВинтовое соединение
Сечение проводника жесткое0,2 мм2 ... 2,5 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Сечение проводника AWG24 ... 12
Длина зачистки7 мм
Винтовая резьбаМ3
Момент затяжки0,6 Нм
Индикация рабочего напряжения1 х желтый светодиод
Ширина17,5 мм
Высота75 мм
Глубина60,5 мм
Цвет (корпус)зеленый (RAL 6021)
Материал корпусаПК
Категория остановки (EN 60204-1)0
Уровень производительности (PL)с
Уровень полноты безопасности (SIL)1
Уровень полноты безопасности (SIL)1
Уровень полноты безопасности (SIL)1
Степень защитыIP20
Мин. степень защиты инст. расположениеIP54
Температура окружающей среды (рабочая)-20 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)-20 °С ... 70 °С
Максимальная высота<= 2000 м (над уровнем моря)
Макс. допустимая влажность (хранение/транспортировка)75 % (в среднем 85 %, нечасто, без конденсации)
Макс. допустимая относительная влажность (при эксплуатации)75 % (в среднем 85 %, нечасто, без конденсации)
ШокНО контакт: 10 г, НЗ контакт: 5 г
Вибрация (работа)10 Гц...150 Гц, амплитуда 0,35 мм, 2 г
ИдентификацияCE-совместимый
Тип крепленияМонтаж на DIN-рейку
Монтажное положениевертикальный или горизонтальный
Номер позиции2981376
Упаковочная единица10 шт.
Минимальный объем заказа10 шт.
Ключ продажДД
Ключ продуктаДНК162
GTIN4017918952907
Вес за штуку (включая упаковку)62,5 г
Вес за штуку (без упаковки)61,97 г
Номер таможенного тарифа85364900
Страна происхожденияDE
ЭКЛАСС-13.027371601
ЭКЛАСС-15.027371601
ЭКЛАСС-15.0 АКТИВ27250101
ЭТИМ 10.0EC001437
СПСК 21.039122300
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а)
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIPc9ab4e06-33f0-49ae-9591-e84d005c2430
CO2e кг3585 кг CO2-экв.
