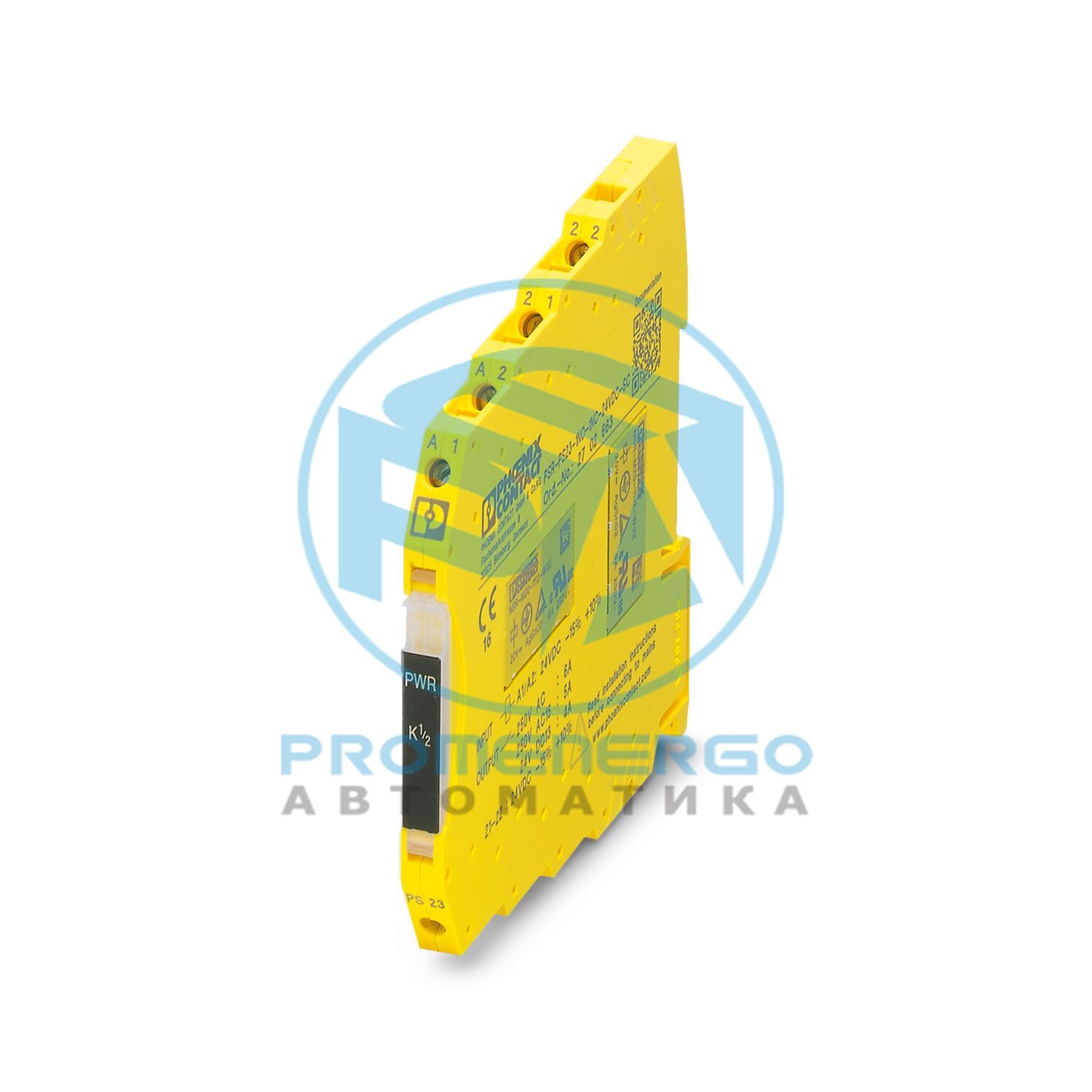

Реле связи для приложений с высокими и низкими требованиями SIL 3, передает цифровые выходные сигналы на входы/выходы, 1 цепь включения, 1 цепь подтверждения, приложения с безопасным состоянием отключения, фильтр тестовых импульсов, клеммная колодка с фиксированными винтовыми зажимами
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Соединительное реле
Семейство продуктов
PSRмини
Приложение
Безопасное выключение
Контроль
1 и 2 канала
Тип реле
Электромеханическое реле с принудительным контактом согласно IEC/EN 61810-3.
Категория перенапряжения
III
Степень загрязнения
2
Тип. время начала с США
< 70 мс (при U s при управлении через A1)
Типичное время выпуска
< 10 мс (при управлении через A1)
Время восстановления
500 мс
Максимальная рассеиваемая мощность для номинального состояния
3,49 Вт (IL 2 = 36 А2)
Номинальный режим работы
100% рабочий коэффициент
Номинальное напряжение изоляции
250 В переменного тока
Номинальное импульсное напряжение/изоляция
Базовая изоляция 4 кВ между всеми токопроводящими путями и корпусом.
Обозначение
А1/А2
Номинальное напряжение питания цепи управления U S
19,2 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение питания цепи управления U S
24 В постоянного тока -20 % / +25 %
Номинальный ток питания управления I S
тип. 45 мА
Потребляемая мощность при США
тип. 1,08 Вт
Пусковой ток
тип. 120 мА (?t <10 мс при U с)
Фильтровать время
макс. 2 мс (на A1-A2 в случае провалов напряжения на U s )
Защитная схема
Последовательная защита от переполюсовки; Диод-супрессор 35 В
Описание выхода
2 замыкающих контакта последовательно, без задержки, плавающие
Количество выходов
1 (связанный с безопасностью)
Тип переключения контактов
1 включение текущего пути
Контактный материал
AgSnO 2
Коммутируемое напряжение
мин. 12 В переменного/постоянного тока
Коммутируемая мощность
мин. 60 мВт
Пусковой ток
мин. 3 мА
Коммутационная способность
4 А (24 В (DC13))
Ограничение постоянного тока
6 А (высокая нагрузка)
кв. Общий ток
36 A 2 (соблюдать снижение номинальных характеристик)
Частота переключения
макс. 0,1 Гц
Механический срок службы
10x 10 6 циклов
Выходной предохранитель
6 А гЛ/гГ
Описание выхода
2 НЗ контакта последовательно, без задержки, плавающие
Количество выходов
1 (связанный с безопасностью)
Тип переключения контактов
1 подтверждение текущего пути
Контактный материал
AgCuNi, + Au
Коммутируемое напряжение
мин. 5 В постоянного тока
Коммутируемая мощность
мин. 20 мВт
Пусковой ток
мин. 1 мА
Ограничение постоянного тока
100 мА
Частота переключения
макс. 0,1 Гц
Механический срок службы
10x 10 6 циклов
Выходной предохранитель
150 мА Быстродействующий
подключаемый
нет
Способ подключения
Винтовое соединение
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 12
Длина зачистки
12 мм
Винтовая резьба
М3
Момент затяжки
0,5 Нм...0,6 Нм
Отображение статуса
1 х светодиод (зеленый)
Индикация рабочего напряжения
1 х светодиод (желтый)
Ширина
6,8 мм
Высота
93,1 мм
Глубина
102,5 мм
Цвет (корпус)
желтый (RAL 1018)
Материал корпуса
ПБТ
Категория остановки (EN 60204-1)
0
Уровень полноты безопасности (SIL)
3 (ссылка на МЭК 61508)
Уровень полноты безопасности (SIL)
3
Уровень полноты безопасности (SIL)
3
Степень защиты
IP20
Мин. степень защиты инст. расположение
IP54
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (соблюдать снижение характеристик)
Температура окружающей среды (хранение/транспортировка)
Макс. допустимая относительная влажность (при эксплуатации)
75 % (в среднем 85 %, нечасто, без конденсации)
Шок
15 г
Вибрация (работа)
10 Гц...150 Гц, 2г
Идентификация
? II 3G Ex ec nC IIC T4 Gc
Сертификат
УЛ 22 АТЕХ 2912X
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
МЭКEx UL 22.0037X
Идентификация
cULus
Сертификат
E140324
Идентификация
Класс I, зона 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
Сертификат
E360692
Идентификация
CE-совместимый
Идентификация
G3
Сертификат
ИСА-С71.04
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
2022122304115695
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
См. кривую снижения характеристик
Монтажное положение
вертикальный или горизонтальный
Номер позиции
2702663
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДД
Ключ продукта
ДНК172
GTIN
4055626280233
Вес за штуку (включая упаковку)
103,53 г
Вес за штуку (без упаковки)
69 368 г
Номер таможенного тарифа
85364900
Страна происхождения
DE
ЭКЛАСС-13.0
27371819
ЭКЛАСС-15.0
27371819
ЭТИМ 10.0
EC001449
СПСК 21.0
39122205
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
