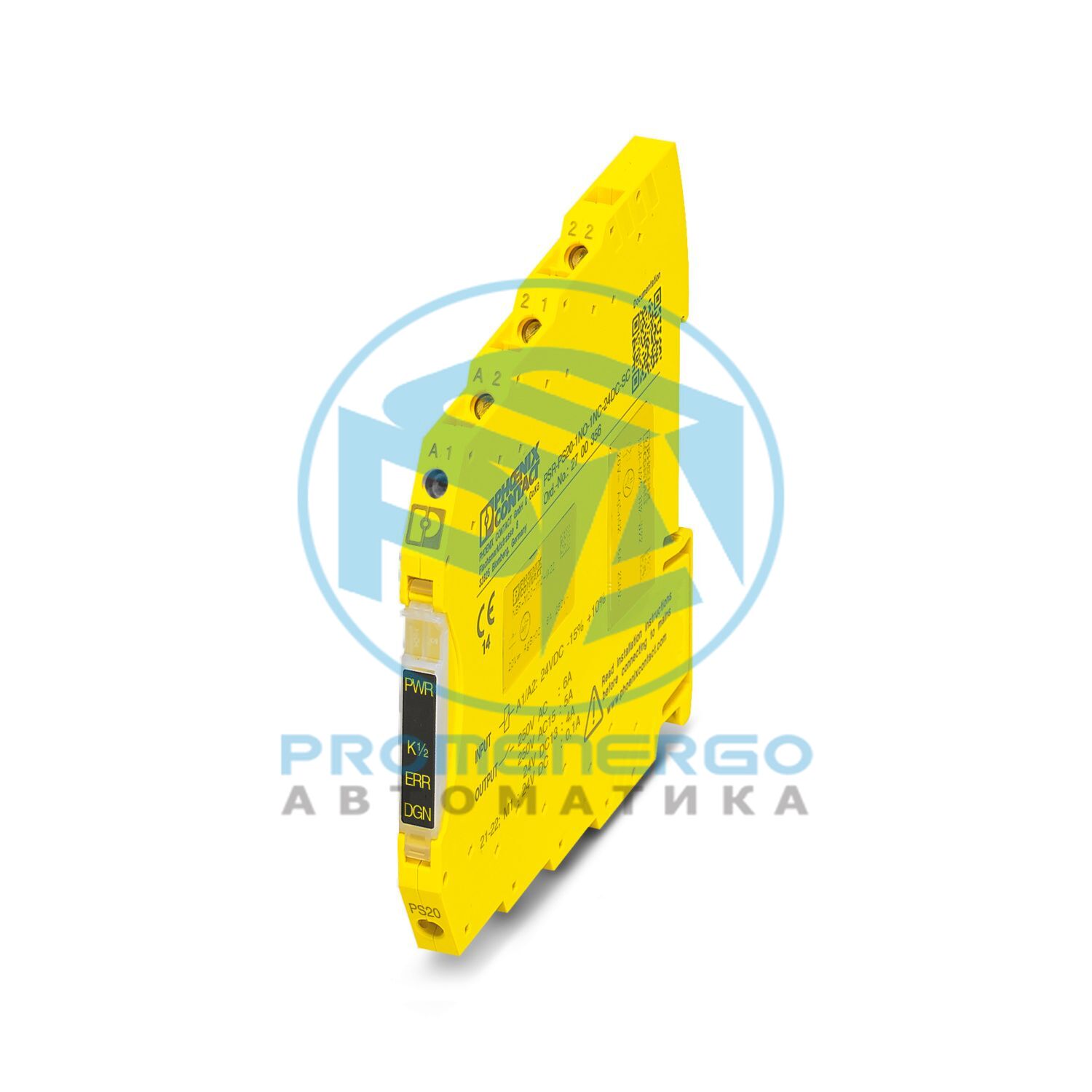

Реле связи для применений с высокими и низкими требованиями SIL 3, подает цифровые выходные сигналы на входы/выходы, 1 цепь включения, 1 цепь подтверждения, 1 выход цифрового сигнала, приложения безопасного отключения, фильтр тестовых импульсов, клеммная колодка с фиксированными винтовыми зажимами
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Соединительное реле
Семейство продуктов
PSRмини
Приложение
Безопасное выключение
Контроль
1-канальный
Тип реле
Электромеханическое реле с принудительным контактом согласно IEC/EN 61810-3.
Категория перенапряжения
III
Степень загрязнения
2
Тип. время начала с США
< 100 мс (при U s при управлении через A1)
Типичное время выпуска
< 35 мс (при управлении через A1)
Время восстановления
500 мс
Максимальная рассеиваемая мощность для номинального состояния
3,28 Вт (IL 2 = 36 А2)
Номинальный режим работы
100% рабочий коэффициент
Номинальное напряжение изоляции
250 В переменного тока
Номинальное импульсное напряжение/изоляция
Безопасная изоляция, усиленная изоляция 6 кВ от цепи управления, цепи запуска, цепи подтверждения, вывода сигнала на цепь включения тока; 4 кВ/базовая изоляция между всеми токопроводящими путями и корпусом
Обозначение
А1/А2
Номинальное напряжение питания цепи управления U S
20,4 В постоянного тока ... 26,4 В постоянного тока
Номинальное напряжение питания цепи управления U S
24 В постоянного тока -15 % / +10 %
Номинальный ток питания управления I S
тип. 45 мА
Потребляемая мощность при США
тип. 1,08 Вт
Пусковой ток
тип. 400 мА (?t < 10 мкс при U s )
Фильтровать время
макс. 2 мс (на A1-A2; ширина тестового импульса)
Защитная схема
Последовательная защита от переполюсовки; Супрессорный диод 33 В
Обозначение
21/А2
Напряжение питания диагностики U D
24 В постоянного тока -15 % / +10 %
Входной ток на U D
6 мА (на 21-А2 для U D; в зависимости от нагрузки + 100 мА на М1 и 22)
Пусковой ток при U D
тип. 2,5 А (?t < 20 мкс при U D )
Защитная схема
Последовательная защита от переполюсовки; Супрессорный диод 38 В
Описание выхода
2 замыкающих контакта последовательно, без задержки, плавающие
Количество выходов
1 (связанный с безопасностью)
Тип переключения контактов
1 включение текущего пути
Контактный материал
AgSnO 2
Коммутируемое напряжение
мин. 12 В переменного/постоянного тока
Коммутируемая мощность
мин. 60 мВт
Пусковой ток
мин. 3 мА
Коммутационная способность
4 А (24 В (DC13))
Ограничение постоянного тока
6 А (высокая нагрузка)
кв. Общий ток
36 A 2 (соблюдать снижение номинальных характеристик)
Частота переключения
макс. 0,1 Гц
Механический срок службы
10x 10 6 циклов
Выходной предохранитель
6 А гЛ/гГ
Описание выхода
2 размыкающих контакта последовательно, без задержки, неплавающие (опорное заземление: A2)
Количество выходов
1 (связанный с безопасностью)
Тип переключения контактов
1 подтверждение текущего пути
Контактный материал
AgCuNi, + Au
Коммутируемое напряжение
мин. 20,4 В постоянного тока
Коммутируемая мощность
мин. 20 мВт
Пусковой ток
мин. 1 мА
Ограничение постоянного тока
100 мА
Частота переключения
макс. 0,1 Гц
Механический срок службы
10x 10 6 циклов
Выходной предохранитель
150 мА Быстродействующий
Описание выхода
PNP
Количество выходов
1 (не связанный с безопасностью)
Напряжение
ок. 22 В постоянного тока (У Д - 2 В)
Текущий
макс. 100 мА
Максимальный пусковой ток
500 мА (?t = 1 мс при U s )
Защита от короткого замыкания
нет
Выходной предохранитель
150 мА быстрый удар
подключаемый
нет
Способ подключения
Винтовое соединение
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 12
Длина зачистки
12 мм
Винтовая резьба
М3
Момент затяжки
0,5 Нм...0,6 Нм
Отображение статуса
2 светодиода (зеленого цвета)
Индикация рабочего напряжения
1 х светодиод (желтый)
Индикация ошибки
1 х светодиод (красный)
Ширина
6,8 мм
Высота
93,1 мм
Глубина
102,5 мм
Цвет (корпус)
желтый (RAL 1018)
Материал корпуса
ПБТ
Категория остановки (EN 60204-1)
0
Уровень полноты безопасности (SIL)
3
Уровень полноты безопасности (SIL)
3
Уровень полноты безопасности (SIL)
3
Степень защиты
IP20
Мин. степень защиты инст. расположение
IP54
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (соблюдать снижение характеристик)
Температура окружающей среды (хранение/транспортировка)
Макс. допустимая относительная влажность (при эксплуатации)
75 % (в среднем 85 %, нечасто, без конденсации)
Шок
15 г
Вибрация (работа)
10 Гц...150 Гц, 2г
Идентификация
? II 3G Ex ec nC IIC T4 Gc
Сертификат
УЛ 22 АТЕХ 2912X
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
МЭКEx UL 22.0037X
Идентификация
cULus
Сертификат
E140324
Идентификация
Класс I, зона 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
Сертификат
E360692
Идентификация
CE-совместимый
Идентификация
G3
Сертификат
ИСА-С71.04
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
2022122304115695
Идентификация
С, ЭМС2
Сертификат
11253-14 ХХ
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
См. кривую снижения характеристик
Монтажное положение
вертикальное, горизонтальное, передней частью модуля вверх
Номер позиции
2700356
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДД
Ключ продукта
ДНК172
GTIN
4046356912891
Вес за штуку (включая упаковку)
103,1 г
Вес за штуку (без упаковки)
69 773 г
Номер таможенного тарифа
85364900
Страна происхождения
Информация о стране происхождения предоставляется при доставке.
ЭКЛАСС-13.0
27371819
ЭКЛАСС-15.0
27371819
ЭТИМ 10.0
EC001449
СПСК 21.0
39122200
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
