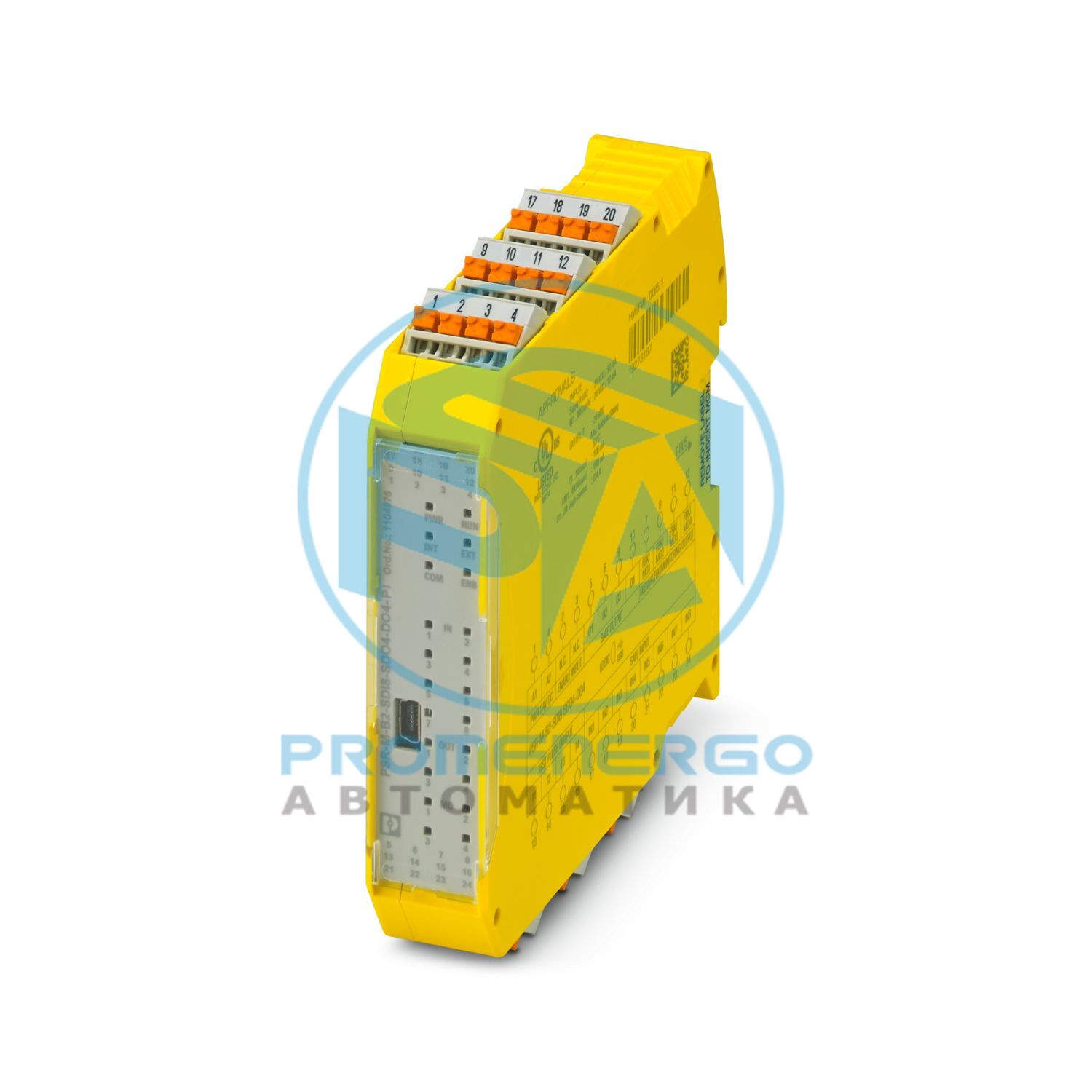

PSR-M-B2-SDI8-SDO4-DO4-PI - Модуль безопасности

Конфигурируемый модуль безопасности (базовый модуль), 8 безопасных входов, 4 безопасных выхода, 4 входа сброса или 4 сигнальных выхода, 4 тактовых выхода, возможность расширения через TBUS, до SIL 3, Cat. 4/PL e, вставная клеммная колодка Push-in, разъем TBUS в комплект не входит

Технические характеристики

Примечание по применениюТолько для промышленного использования
Тип продуктаУстройство безопасности
ПриложениеАварийная остановка
Контроль1 и 2 канала
Класс защитыIII
Категория перенапряженияII
Степень загрязнения2
Время откликасм. руководство пользователя
Время перезапускамин. 5 с (время загрузки)
Максимальная рассеиваемая мощность для номинального состояния7,1 Вт (при максимально допустимой нагрузке)
Номинальный режим работы100% рабочий коэффициент
ИнтерфейсыDIN-рейка TBUS для подключения к главному модулю, не входит в стандартную комплектацию
Номинальное импульсное напряжение/изоляцияСм. технический паспорт, раздел «Координация изоляции».
ОбозначениеА1/А2
Номинальное напряжение питания цепи управления U S19,2 В постоянного тока ... 28,8 В постоянного тока
Номинальное напряжение питания цепи управления U S24 В постоянного тока -20 % / +20 % (обеспечивает внешнюю защиту, обычно 5 А)
Номинальный ток питания управления I Sтип. 55 мА (выходы неактивны)
Потребляемая мощность при СШАтип. 1,32 Вт (выходы неактивны)
Пусковой ток< 2,3 А (?t = 1 мс при U s )
Фильтровать времятип. 5 мс (на A1 в случае провалов напряжения на U s )
Защитная схемаПоследовательная защита от переполюсовки
Защитатип. 4 А (А1)
Описание входаЦифровые входы, связанные с безопасностью
Количество входов8 (4 х 2-канальных, 8 х 1-канальных)
Диапазон входного напряжения, сигнал «0»0 В постоянного тока ... 5 В постоянного тока (для безопасного отключения)
Диапазон входного напряжения Сигнал «1»11 В постоянного тока ... 28,8 В постоянного тока
Диапазон входного тока, сигнал «0»< 1 мА
Фильтровать времямин. 3 мс +/-2 мс (регулируется)
Длина кабелямакс. 100 м (на каждый вход)
Макс. допустимое общее сопротивление проводникамакс. 1,2 кОм (цепь входа и сброса на U S )
Потребляемый токтип. 10 мА (типично для U S )
Описание входанастраиваемый (как выходной сигнал или вход сброса)
Количество входов4
Диапазон входного напряжения, сигнал «0»0 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»11 В постоянного тока ... 28,8 В постоянного тока
Диапазон входного тока, сигнал «0»< 1 мА
Фильтровать время250 мс +/-2 мс (частота испытательного импульса > 500 мс)
Длина кабелямакс. 100 м (на каждый вход)
Макс. допустимое общее сопротивление проводника1,2 кОм (цепь входа и сброса на U S )
Потребляемый токтип. 12 мА (типично для U S )
Описание выходаЦифровые выходы, связанные с безопасностью
Количество выходов4
Защита от короткого замыканияДа (max. permissible short-circuit current 12 A)
Ток утечкимакс. 250 мкА (низкое состояние)
Длина кабелямакс. 100 м (на выход)
Омическая нагрузкамин. 50 Ом (соблюдайте ограничение продолжительного тока)
Макс. емкостная нагрузкамакс. 820 нФ
Макс. индуктивная нагрузкамакс. 2,4 мГн (см. «Защитная схема»)
Ограничение постоянного тока400 мА (на канал)
Пусковой токмакс. 600 мА (?t < 10 мс)
Номинальное выходное напряжение24 В постоянного тока (питание через A1)
Диапазон номинального выходного напряжения18,6 В постоянного тока ... 28,2 В постоянного тока (U S - 0,7 В)
Частота переключениямакс. 1/(4 x t цикла) [Гц]
Выходное напряжение в выключенном состоянии< 0,1 В
Тестовые импульсы< 120 мкс (длительность тестового импульса низкой мощности)
Разрядная цепьДа, internal
Описание выходаPNP, цифровой, IEC 61131-2 тип 0,1
Количество выходов4 (цифровой, PNP)
Выходное напряжение в выключенном состояниимакс. 0,1 В
Диапазон выходного напряжения18,2 В пост. тока ... 27,8 В пост. тока (U S - 1 В)
Напряжение24 В постоянного тока (через A1)
Максимальный пусковой ток1,1 А (?t = 3 с при U с)
Ограничение постоянного тока100 мА (на канал)
Ток утечкимакс. 4,5 мА (в низком состоянии)
Омическая нагрузкамин. 180 Ом (соблюдайте ограничение продолжительного тока)
Частота переключениямакс. 1/(4 x t цикла) [Гц]
Защита от короткого замыканияДа (self-limitation at 1.1 A)
Разрядная цепьНет
Длина кабелямакс. 100 м (на выход)
Описание выходаPNP, цифровой, IEC 61131-2 тип 0,1
Количество выходов4 (цифровой, PNP)
Напряжение24 В постоянного тока (через A1)
Выходное напряжение в выключенном состояниимакс. 0,1 В
Максимальный пусковой ток1,1 А (?t = 3 с при U с)
Ограничение постоянного тока100 мА (на канал)
Ток утечкимакс. 4,5 мА
Тестовые импульсы<= 200 мкс (длительность тестового импульса)
Защита от короткого замыканияДа (self-limitation at 1.1 A)
Длина кабелямакс. 100 м (на выход)
Макс. емкостная нагрузкамакс. 470 нФ
Макс. индуктивная нагрузкамакс. 2,4 мГн
Разрядная цепьДа, internal
подключаемыйда
Способ подключенияСоединение push-in
Сечение проводника жесткое0,2 мм2 ... 2,5 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Сечение проводника AWG24 ... 14
Длина зачистки10 мм
Примечаниечерез разъем PSR-TBUS на DIN-рейке
Способ подключенияВысокоскоростной USB 2.0
Количество соединений1
Максимальная длина кабеля3 м
Примечаниечерез разъем PSR-TBUS на DIN-рейке
Отображение статуса1 светодиод (зеленый), 1 светодиод (оранжевый), 1 светодиод (синий)
Индикация рабочего напряжения1 х светодиод (зеленый)
Индикация ошибки2 х светодиода (красный)
Ширина22,61 мм
Высота107,74 мм
Глубина113,6 мм
Цвет (корпус)желтый (RAL 1018)
Материал корпусаПолиамид ПА неармированный
Категория остановки (EN 60204-1)0
Уровень производительности (PL)е (2-канальная проводка)
Уровень полноты безопасности (SIL)3
Уровень полноты безопасности (SIL)2
Уровень полноты безопасности (SIL)3 (2-канальная проводка)
Степень защитыIP20
Мин. степень защиты инст. расположениеIP54
Температура окружающей среды (рабочая)-10 °C ... 55 °C (соблюдать снижение характеристик)
Температура окружающей среды (хранение/транспортировка)-20 °С ... 85 °С
Максимальная высота<= 2000 м (над уровнем моря)
Макс. допустимая влажность (хранение/транспортировка)95 % (без конденсации)
Макс. допустимая относительная влажность (при эксплуатации)95 % (без конденсации)
Шок10g для ?t = 16 мс (непрерывный удар, 1000 ударов в каждом направлении пространства)
Вибрация (работа)10 Гц...150 Гц, 2г
ИдентификацияCE-совместимый
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкеСоблюдайте снижение номинальных характеристик
Монтажное положениевертикальный или горизонтальный
Номер позиции1104975
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажДД
Ключ продуктаДНК361
GTIN4055626974750
Вес за штуку (включая упаковку)181,9 г
Вес за штуку (без упаковки)141 г
Номер таможенного тарифа85371098
Страна происхожденияЭТО
ЭКЛАСС-13.027371819
ЭКЛАСС-15.027371819
ЭКЛАСС-15.0 АКТИВ27250101
ЭТИМ 10.0EC001449
СПСК 21.039122200
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг34 686 кг CO2-экв.
