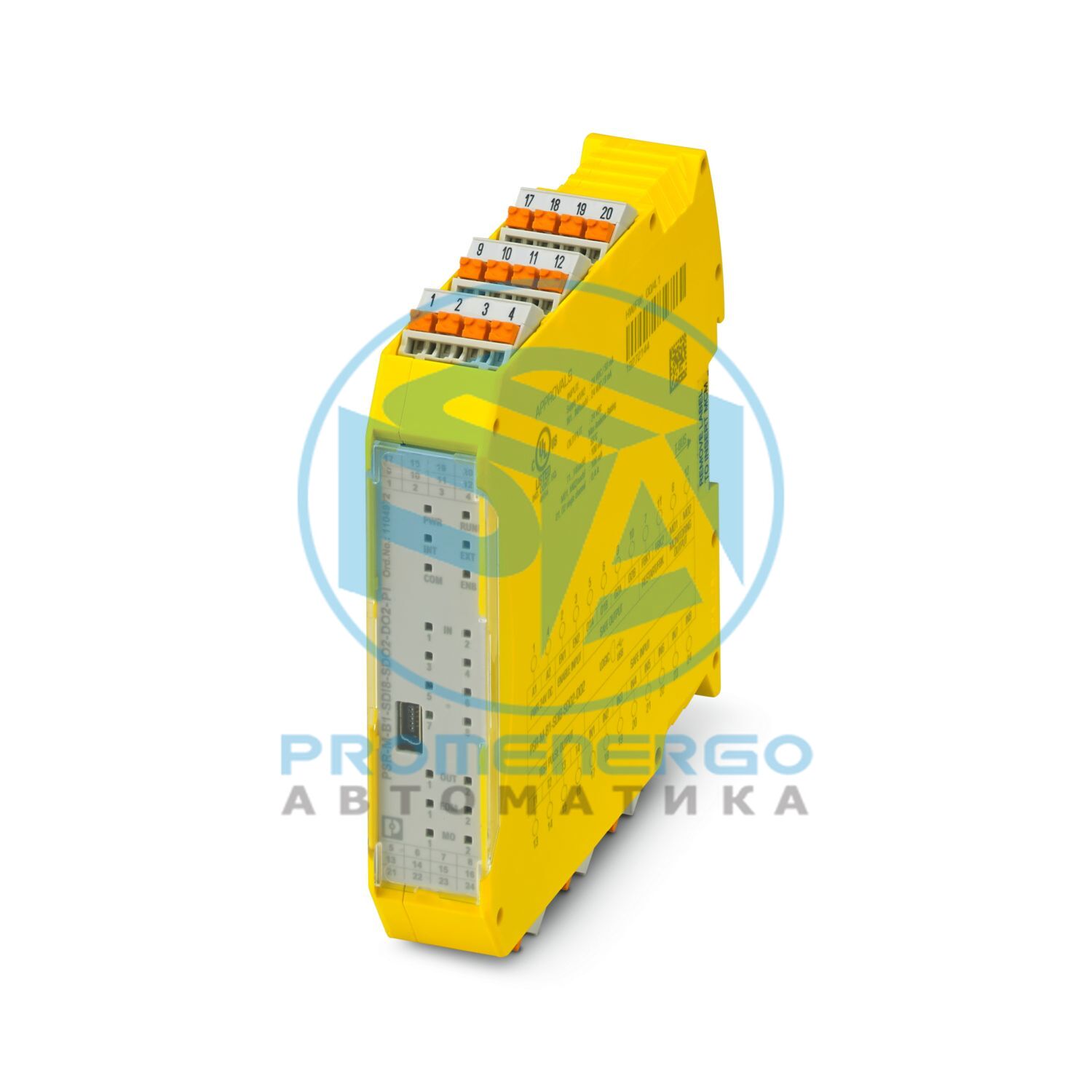

PSR-M-B1-SDI8-SDO2-DO2-PI - Модуль безопасности
Конфигурируемый модуль безопасности (базовый модуль), 8 безопасных входов, 2 безопасных выхода, 2 входа сброса, 2 сигнальных выхода, 4 тактовых выхода, возможность расширения через TBUS, до SIL 3, Cat. 4/PL e, вставная клеммная колодка Push-in, разъем TBUS в комплект не входит
Технические характеристики
Примечание по применению Только для промышленного использования
Тип продукта Устройство безопасности Приложение Аварийная остановка Контроль 1 и 2 канала Класс защиты III Категория перенапряжения II Степень загрязнения 2 Время отклика см. руководство пользователя Время перезапуска мин. 5 с (время загрузки)
Максимальная рассеиваемая мощность для номинального состояния 6,24 Вт (при максимально допустимой нагрузке) Номинальный режим работы 100% рабочий коэффициент Интерфейсы DIN-рейка TBUS для подключения к главному модулю, не входит в стандартную комплектацию Номинальное импульсное напряжение/изоляция Базовая изоляция 4 кВ между всеми токопроводящими путями и корпусом. Обозначение А1/А2 Номинальное напряжение питания цепи управления U S 19,2 В постоянного тока ... 28,8 В постоянного тока Номинальное напряжение питания цепи управления U S 24 В пост. тока -20 % / +20 % (внешний предохранитель, обычно 4 А) Номинальный ток питания управления I S тип. 55 мА (выходы неактивны) Потребляемая мощность при США тип. 1,32 Вт (выходы неактивны) Пусковой ток 9,5 А (?t = 1 мс при U s ) Фильтровать время тип. 5 мс (на A1 в случае провалов напряжения на U s ) Защитная схема Инверсно-параллельная защита от переполюсовки
Описание входа Цифровые входы, связанные с безопасностью Количество входов 8 Диапазон входного напряжения, сигнал «0» 0 В постоянного тока ... 5 В постоянного тока Диапазон входного напряжения Сигнал «1» 15 В постоянного тока ... 28,8 В постоянного тока Диапазон входного тока, сигнал «0» < 1 мА Фильтровать время мин. 3 мс +/-2 мс (регулируется) Длина кабеля макс. 100 м (на каждый вход) Макс. допустимое общее сопротивление проводника макс. 1,2 кОм (цепь входа и сброса на U S ) Защитная схема Супрессорный диод Потребляемый ток тип. 8 мА (типично для U S ) Описание входа не связанный с безопасностью (настраиваемый) Количество входов 2 Диапазон входного напряжения, сигнал «0» 0 В постоянного тока ... 5 В постоянного тока Диапазон входного напряжения Сигнал «1» 11 В постоянного тока ... 28,8 В постоянного тока Диапазон входного тока, сигнал «0» < 1 мА Фильтровать время 250 мс +/-2 мс (частота испытательного импульса > 500 мс) Длина кабеля макс. 100 м (на каждый вход) Макс. допустимое общее сопротивление проводника 1,2 кОм (цепь входа и сброса на U S ) Защитная схема Супрессорный диод Потребляемый ток тип. 10 мА (типично для U S ) Количество входов 2 Диапазон входного напряжения, сигнал «0» 0 В постоянного тока ... 5 В постоянного тока Диапазон входного напряжения Сигнал «1» 8 В постоянного тока ... 28,8 В постоянного тока Диапазон входного тока, сигнал «0» < 0,2 мА Фильтровать время 100 мс +/-2 мс (длительность тестового импульса) Длина кабеля макс. 100 м (на каждый вход) Макс. допустимое общее сопротивление проводника макс. 12 кОм Защитная схема Супрессорный диод Потребляемый ток тип. 0,7 мА (типично для U S )
Описание выхода Цифровые выходы, связанные с безопасностью Количество выходов 4 (можно использовать как 2х2-канальные выходы) Защитная схема Варистор Защита от короткого замыкания Да (self-limitation at 1.1 A) Ток утечки макс. 500 мкА Длина кабеля макс. 100 м (на выход) Омическая нагрузка мин. 50 Ом (соблюдайте ограничение продолжительного тока) Макс. емкостная нагрузка макс. 680 нФ Макс. индуктивная нагрузка макс. 1,4 мГн Ограничение постоянного тока 400 мА (на канал) Пусковой ток макс. 750 мА (?t ? 1 с) Номинальное выходное напряжение 24 В постоянного тока (питание через A1) Диапазон номинального выходного напряжения 18 В пост. тока ... 27,6 В пост. тока (U S - 1,2 В) Частота переключения макс. 1/(4 x t цикла) [Гц] Выходное напряжение в выключенном состоянии < 1,5 В Тестовые импульсы < 80 мкс (ширина испытательного импульса низкой мощности) Разрядная цепь Да, internal Описание выхода ПНП, МЭК 61131-2 тип 0,1 Количество выходов 2 Выходное напряжение в выключенном состоянии макс. 0,1 В Диапазон выходного напряжения 18,2 В пост. тока ... 27,8 В пост. тока (U S - 1 В) Напряжение 24 В постоянного тока (через A1) Максимальный пусковой ток 1,1 А (?t = 3 с при U с) Ограничение постоянного тока 100 мА (на канал) Ток утечки макс. 100 мкА Омическая нагрузка мин. 180 Ом (соблюдайте ограничение продолжительного тока) Частота переключения макс. 1/(4 x t цикла) [Гц] Защитная схема Супрессорный диод Защита от короткого замыкания Да (self-limitation at 1.1 A) Разрядная цепь Нет Длина кабеля макс. 100 м (на выход) Описание выхода ПНП, МЭК 61131-2 тип 0,5 Количество выходов 4 Напряжение 24 В постоянного тока (через A1) Выходное напряжение в выключенном состоянии макс. 0,1 В Максимальный пусковой ток 1,1 А (?t = 3 с при U с) Ограничение постоянного тока 100 мА (на канал) Ток утечки макс. 100 мкА Тестовые импульсы <= 220 мкс (длительность тестового импульса) Защита от короткого замыкания Да (self-limitation at 1.1 A) Длина кабеля макс. 100 м (на выход) Макс. емкостная нагрузка макс. 470 нФ Макс. индуктивная нагрузка макс. 2,4 мГн Разрядная цепь Да, internal
подключаемый да Способ подключения Соединение push-in Сечение проводника жесткое 0,2 мм2 ... 2,5 мм2 Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Сечение проводника AWG 24 ... 14 Длина зачистки 10 мм
Отображение статуса 1 светодиод (зеленый), 1 светодиод (оранжевый), 1 светодиод (синий) Индикация рабочего напряжения 1 х светодиод (зеленый) Индикация ошибки 2 х светодиода (красный)
Ширина 22,61 мм Высота 107,74 мм Глубина 113,6 мм
Цвет (корпус) желтый (RAL 1018) Материал корпуса Полиамид ПА неармированный
Категория остановки (EN 60204-1) 0 Уровень производительности (PL) е (2-канальная проводка) Уровень полноты безопасности (SIL) 3 Уровень полноты безопасности (SIL) 2 Уровень полноты безопасности (SIL) 3 (2-канальная проводка)
Степень защиты IP20 Мин. степень защиты инст. расположение IP54 Температура окружающей среды (рабочая) -10 °C ... 55 °C (соблюдать снижение характеристик) Температура окружающей среды (хранение/транспортировка) -20 °С ... 85 °С Максимальная высота <= 2000 м (над уровнем моря) Макс. допустимая влажность (хранение/транспортировка) 95 % (без конденсации) Макс. допустимая относительная влажность (при эксплуатации) 95 % (без конденсации) Шок 10g для ?t = 16 мс (непрерывный удар, 1000 ударов в каждом направлении пространства) Вибрация (работа) 10 Гц...150 Гц, 2г
Идентификация CE-совместимый
Тип крепления Монтаж на DIN-рейку Примечание по сборке Соблюдайте снижение номинальных характеристик Монтажное положение вертикальный или горизонтальный
Номер позиции 1104972 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж ДД Ключ продукта ДНК361 GTIN 4055626967592 Вес за штуку (включая упаковку) 177,9 г Вес за штуку (без упаковки) 151,64 г Номер таможенного тарифа 85371098 Страна происхождения ЭТО
ЭКЛАСС-13.0 27371819 ЭКЛАСС-15.0 27371819 ЭКЛАСС-15.0 АКТИВ 27250101
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt%
