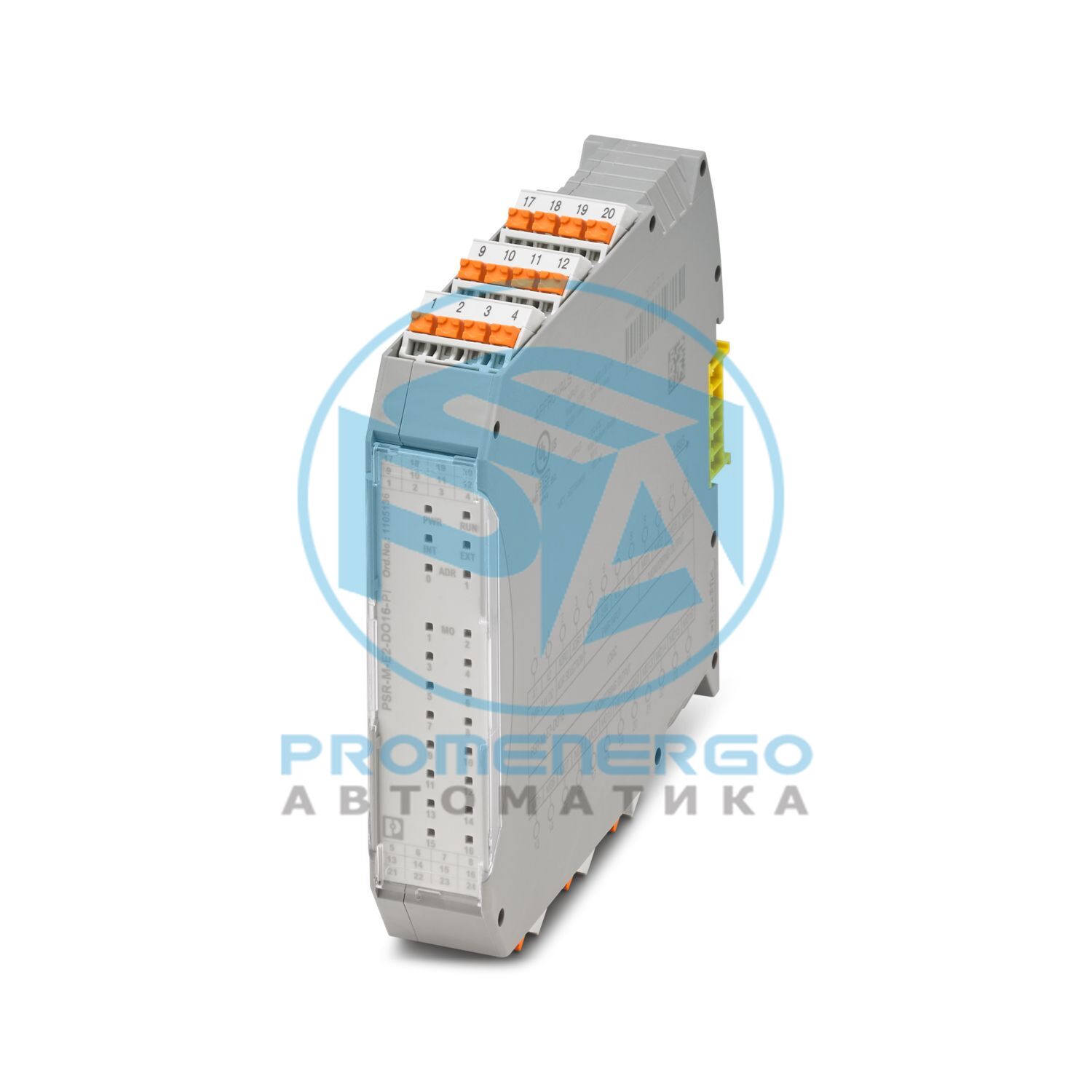

PSR-M-E2-DO16-PI - Модуль расширения
Модуль расширения с 16 сигнальными выходами, интерфейс TBUS, вставная клеммная колодка Push-in, разъем TBUS в комплекте
Технические характеристики
| Примечание по применению | Только для промышленного использования |
|---|
| Тип продукта | Соединительное реле |
|---|
| Приложение | Модуль расширения |
|---|
| Класс защиты | III (ЕН 50178) |
|---|
| Категория перенапряжения | II |
|---|
| Степень загрязнения | 2 |
|---|
| Время отклика | см. руководство пользователя |
|---|
| Время перезапуска | мин. 5 с (время загрузки) |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 3,5 Вт (при максимально допустимой нагрузке) |
|---|
| Номинальный режим работы | 100% рабочий коэффициент |
|---|
| Интерфейсы | DIN-рейка TBUS для подключения к главному модулю, входит в стандартную комплектацию |
|---|
| Номинальное импульсное напряжение/изоляция | Базовая изоляция 4 кВ между всеми токопроводящими путями и корпусом. |
|---|
| Обозначение | А1/А2 |
|---|
| Номинальное напряжение питания цепи управления U S | 19,2 В постоянного тока ... 28,8 В постоянного тока |
|---|
| Номинальное напряжение питания цепи управления U S | 24 В постоянного тока -20 % / +20 % (обеспечивает внешнюю защиту, обычно 5 А) |
|---|
| Номинальный ток питания управления I S | тип. 30 мА |
|---|
| Потребляемая мощность при США | тип. 0,72 Вт |
|---|
| Пусковой ток | 2 А (?t = 1 мс при U s ) |
|---|
| Фильтровать время | тип. 5 мс (на A1 в случае провалов напряжения на U s ) |
|---|
| Защитная схема | Последовательная защита от переполюсовки |
|---|
| Обозначение | 24 В/А2 |
|---|
| Номинальное напряжение питания цепи управления U S | 24 В постоянного тока -20 % / +20 % (обеспечивает внешнюю защиту, обычно 5 А) |
|---|
| Номинальный ток питания управления I S | тип. 20 мА (выходы активны, без нагрузки) |
|---|
| Пусковой ток | 10 А (в обеих клеммных точках 5 и 6, ?t = 1 мс при U s ) |
|---|
| Фильтровать время | тип. 1 мс (в случае провалов напряжения) |
|---|
| Защитная схема | Супрессорный диод |
|---|
| Описание выхода | ПНП, МЭК 61131-2 тип 0,1 |
|---|
| Количество выходов | 16 |
|---|
| Выходное напряжение в выключенном состоянии | макс. 0,1 В |
|---|
| Диапазон выходного напряжения | 18,2 В пост. тока ... 27,8 В пост. тока (U S - 1 В) |
|---|
| Напряжение | 24 В постоянного тока (через 24 В) |
|---|
| Максимальный пусковой ток | 1,1 А (?t = 3 с при U с) |
|---|
| Ограничение постоянного тока | 100 мА (на канал) |
|---|
| Ток утечки | макс. 100 мкА |
|---|
| Омическая нагрузка | мин. 180 Ом (соблюдайте ограничение продолжительного тока) |
|---|
| Частота переключения | макс. 1/(4 x t цикла) [Гц] |
|---|
| Защитная схема | Супрессорный диод |
|---|
| Защита от короткого замыкания | Да (self-limitation at 1.1 A) |
|---|
| Разрядная цепь | Нет |
|---|
| Длина кабеля | макс. 100 м (на выход) |
|---|
| подключаемый | да |
|---|
| Способ подключения | Соединение push-in |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 2,5 мм2 |
|---|
| Сечение провода гибкое | 0,2 мм2 ... 2,5 мм2 |
|---|
| Сечение проводника AWG | 24 ... 14 |
|---|
| Длина зачистки | 10 мм |
|---|
| Отображение статуса | 1 светодиод (зеленый), 2 светодиода (оранжевый) |
|---|
| Индикация рабочего напряжения | 1 х светодиод (зеленый) |
|---|
| Индикация ошибки | 2 х светодиода (красный) |
|---|
| Ширина | 22,61 мм |
|---|
| Высота | 107,74 мм |
|---|
| Глубина | 113,6 мм |
|---|
| Цвет (корпус) | желтый (RAL 1018) |
|---|
| Материал корпуса | Полиамид ПА неармированный |
|---|
| Степень защиты | IP20 |
|---|
| Мин. степень защиты инст. расположение | IP54 |
|---|
| Температура окружающей среды (рабочая) | -10 °C ... 55 °C (соблюдать снижение характеристик) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -20 °С ... 85 °С |
|---|
| Максимальная высота | <= 2000 м (над уровнем моря) |
|---|
| Макс. допустимая влажность (хранение/транспортировка) | 95 % (без конденсации) |
|---|
| Макс. допустимая относительная влажность (при эксплуатации) | 95 % (без конденсации) |
|---|
| Шок | 10g для ?t = 16 мс (непрерывный удар, 1000 ударов в каждом направлении пространства) |
|---|
| Вибрация (работа) | 10 Гц...150 Гц, 2г |
|---|
| Тип крепления | Монтаж на DIN-рейку |
|---|
| Примечание по сборке | Соблюдайте снижение номинальных характеристик |
|---|
| Монтажное положение | вертикальный или горизонтальный |
|---|
| Номер позиции | 1105136 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ДД |
|---|
| Ключ продукта | ДНК364 |
|---|
| GTIN | 4055626975900 |
|---|
| Вес за штуку (включая упаковку) | 175,4 г |
|---|
| Вес за штуку (без упаковки) | 175,4 г |
|---|
| Номер таможенного тарифа | 85371098 |
|---|
| Страна происхождения | ЭТО |
|---|
| ЭКЛАСС-13.0 | 27371819 |
|---|
| ЭКЛАСС-15.0 АКТИВ | 27250101 |
|---|
| ЭКЛАСС-15.0 | 27371819 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 24 107 кг CO2-экв. |
|---|
