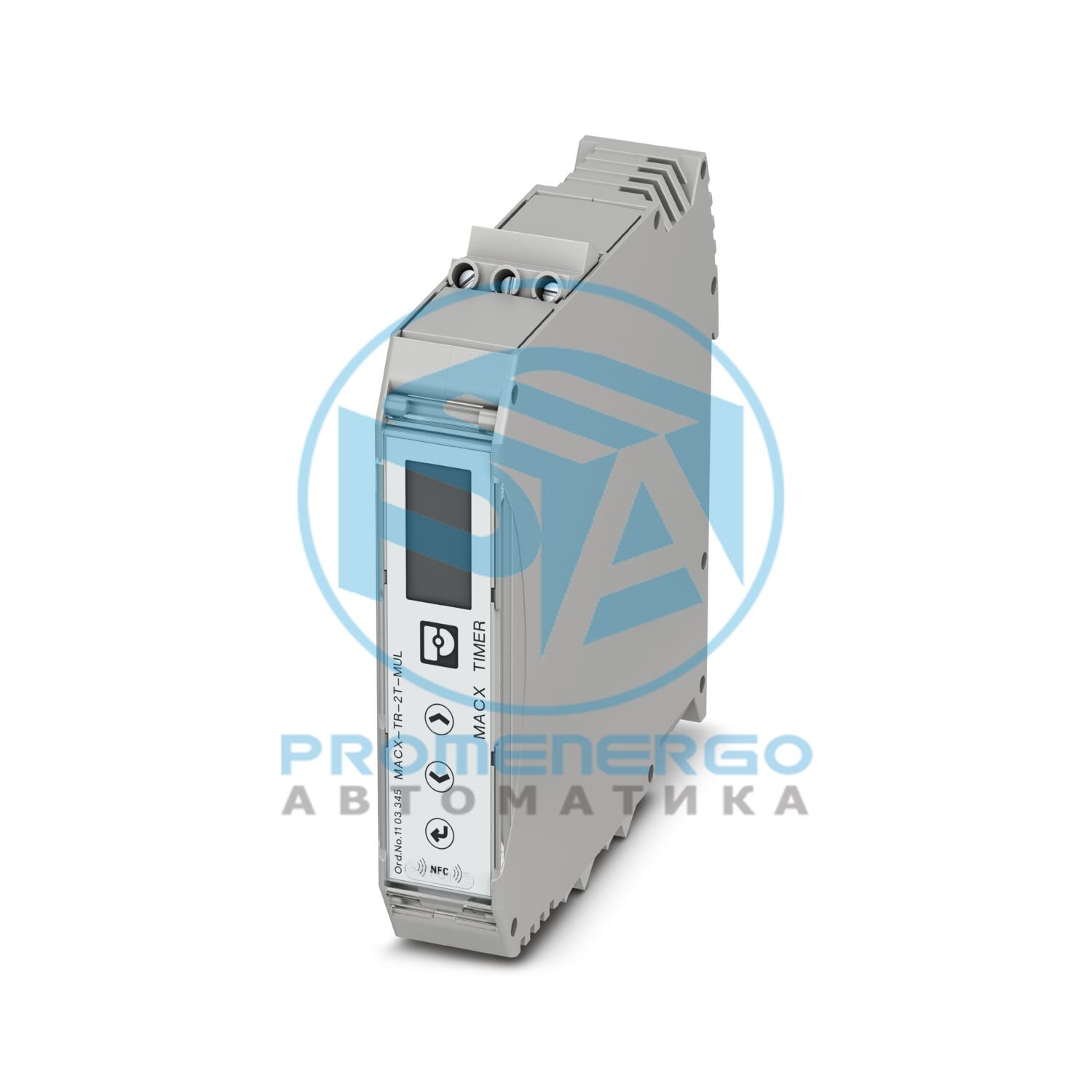

Многофункциональное реле времени, широкодиапазонное питание 24 В AC/DC ... 240 В AC/DC, 14 функций, 2 регулируемых времени, регулируемый диапазон времени (10 мс ... 999 ч:59 мин), две возможности конфигурации, защита паролем, поддержка сухих контактов, входы бесконтактных переключателей PNP и NPN, 2 переключающих контакта, винтовое соединение
Технические характеристики
Тип продукта
Реле таймера
Механический срок службы
ок. 3x 10 7 циклов
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
3
Срок службы электрооборудования
ок. 1x 10 5 циклов, резистивная нагрузка 2000 В А
Номинальная частота
48 Гц ... 63 Гц
Номинальная потребляемая мощность
2,5 ВА (0,8 Вт)
Номинальное напряжение изоляции
300 В переменного тока
Диэлектрическая прочность
2 кВ ((2 мА, 60 с) (МЭК 60947-5-1))
Номинальная потребляемая мощность
2,5 ВА (0,8 Вт)
Диапазон входного напряжения
24 В AC/DC ... 240 В AC/DC (-15 % ... +10 %)
Температурный коэффициент, типичный
<= 0,01 %/°С
Время восстановления
100 мс
Функция задержки ответа
да
Функция задержки выпуска
да
Передача функции установления контакта
да
Функция прохождения разрыва контакта
нет
Функция звезда/треугольник
да
Функция формирования импульсов
да
Функция мигания, начиная с паузы, фиксированное время
нет
Функция синхронизации, начиная с паузы, переменная
да
Функция мигания, начиная с импульса, фиксированное время
нет
Функция синхронизации, начиная с импульса, переменная
да
Установка времени диапазона
10 мс...59999 мин (10 мс...999 ч 59 мин.)
Точность настройки
<= 0,5 % (>1 с)
Точность повторения
<= 0,05 % (>1 с)
Имя соединения
Нетn-floating, terminals A1-B1
Длина управляющего импульса
50 мс
Тип переключения контактов
2 плавающих переключающих контакта
Контактный материал
AgSnO 2
Максимальное коммутируемое напряжение
400 В переменного тока
Разрывная мощность (омическая нагрузка) макс.
2000 ВА (8 А/250 В переменного тока)
Выходной предохранитель
8 А (быстродействующий)
Способ подключения
Винтовое соединение
Длина зачистки
10 мм
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Момент затяжки
0,5 Нм... 0,6 Нм (5 фунт-дюйм... 7 фунт-дюйм)
Ширина
22,5 мм
Высота
109 мм
Глубина
114 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Изоляционный материал корпуса
ПБТ
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 2000 м
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Идентификация
CE-совместимый
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
ГБ/Т 14048,5
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Помехоустойчивость
ЭН 61000-6-2
Импульсное выдерживаемое напряжение
4 кВ (1,2/50 мкс, IEC 60947-5-1)
Стандарты/правила
ЭН 61000-6-4
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
на стандартной DIN-рейке NS 35 в соответствии с EN 60715
Монтажное положение
любой
Номер позиции
1103345
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6621
GTIN
4055626966038
Вес за штуку (включая упаковку)
188 г
Вес за штуку (без упаковки)
132 г
Номер таможенного тарифа
85364190
Страна происхождения
Китай
ЭКЛАСС-13.0
27371605
ЭКЛАСС-15.0
27371605
ЭТИМ 10.0
EC001439
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
