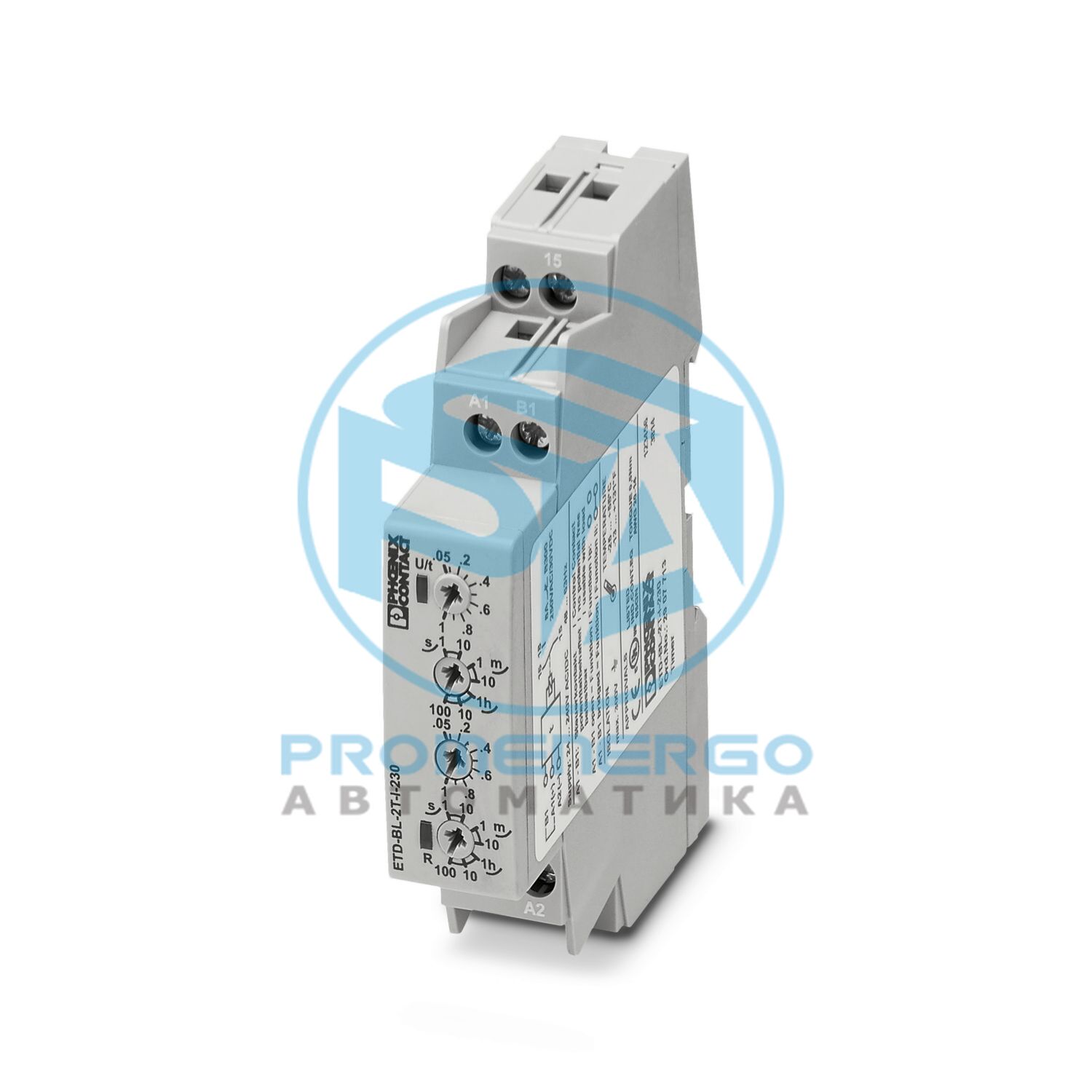

ETD-BL-2T-I-230 - Реле таймера
Компактный импульсный датчик с регулируемым временем импульса и паузы (50 мс - 100 ч), широкодиапазонный источник питания, с винтовым зажимом, 1 переключающий контакт
Технические характеристики
Тип продукта Реле таймера Режим работы 100% рабочий коэффициент Механический срок службы ок. 2x 10 7 циклов Изоляция Базовая изоляция Категория перенапряжения III Степень загрязнения 2
Срок службы электрооборудования ок. 2x 10 5 циклов при омической нагрузке, 1000 ВА Номинальная частота 48 Гц ... 63 Гц Номинальная потребляемая мощность 2,5 ВА (1 Вт) Испытательное напряжение обмотки реле/контакта реле 4 кВ Номинальное напряжение изоляции 300 В
Номинальная потребляемая мощность 2,5 ВА (1 Вт) Диапазон входного напряжения 24 В AC/DC ... 240 В AC/DC -10 % ... +15 % Температурный коэффициент, типичный <= 0,01 %/К Время восстановления 500 мс Функция lp: переключаемый режим, начиная с паузы Функция задержки ответа нет Функция задержки выпуска нет Передача функции установления контакта нет Функция прохождения разрыва контакта нет Функция звезда/треугольник нет Функция формирования импульсов нет Функция мигания, начиная с паузы, фиксированное время нет Функция синхронизации, начиная с паузы, переменная да Функция мигания, начиная с импульса, фиксированное время нет Функция синхронизации, начиная с импульса, переменная да Установка времени диапазона 50 мс ... 100 ч (7 временных диапазонов) Базовая точность +/- 1 % (от конечного значения шкалы) Точность настройки <= 5 % (от конечного значения шкалы) Точность повторения <= 0,5 % +/-5 мс Имя соединения Нетn-floating, terminals A1-B1 Длина управляющего импульса >= 50 мс (постоянный ток)
Тип переключения контактов 1 плавающий переключающий контакт Максимальное коммутируемое напряжение 250 В переменного тока (согласно IEC 60664-1) Разрывная мощность (омическая нагрузка) макс. 750 ВА (3 А/250 В переменного тока, модули выровнены, расстояние <= 5 мм) Выходной предохранитель 5 А (быстродействующий)
Способ подключения Винтовое соединение Длина зачистки 8 мм Сечение проводника жесткое 0,5 мм2 ... 2,5 мм2 Сечение провода гибкое 0,5 мм2 ... 2,5 мм2 Сечение проводника AWG 20 ... 14 Момент затяжки 1 Нм ... 1 Нм
Отображение статуса Зеленый светодиод (ПИТАНИЕ)
Ширина 17,5 мм Высота 89,5 мм Глубина 65,5 мм
Цвет серый (RAL 7042) Класс воспламеняемости согласно UL 94. В0
Степень защиты (Корпус) IP40 (корпус) Степень защиты (Соединительные клеммы) IP20 (Соединительные клеммные колодки) Температура окружающей среды (рабочая) -25 °С ... 55 °С Температура окружающей среды (хранение/транспортировка) -25 °С ... 70 °С Климатический класс 3K3 (согласно EN 60721) Допустимая влажность (эксплуатация) 15 % ... 85 %
Сертификат CE-совместимый Сертификат UKCA-совместимый
Электромагнитная совместимость Соответствие директиве ЭМС Директива по низкому напряжению Соответствие директиве по низковольтному оборудованию Помехоустойчивость ЭН 61000-6-2 Стандарты/правила ЭН 61000-6-4
Стандарты/правила ЭН 50178
Тип крепления Монтаж на DIN-рейку Примечание по сборке на стандартной DIN-рейке NS 35 в соответствии с EN 60715 Монтажное положение любой
Номер позиции 2907713 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж округ Колумбия Ключ продукта ДКФ112 GTIN 4055626220758 Вес за штуку (включая упаковку) 80,6 г Вес за штуку (без упаковки) 79,9 г Номер таможенного тарифа 85364900 Страна происхождения В
ЭКЛАСС-13.0 27371605 ЭКЛАСС-15.0 27371605
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 9063 кг CO2-экв.
