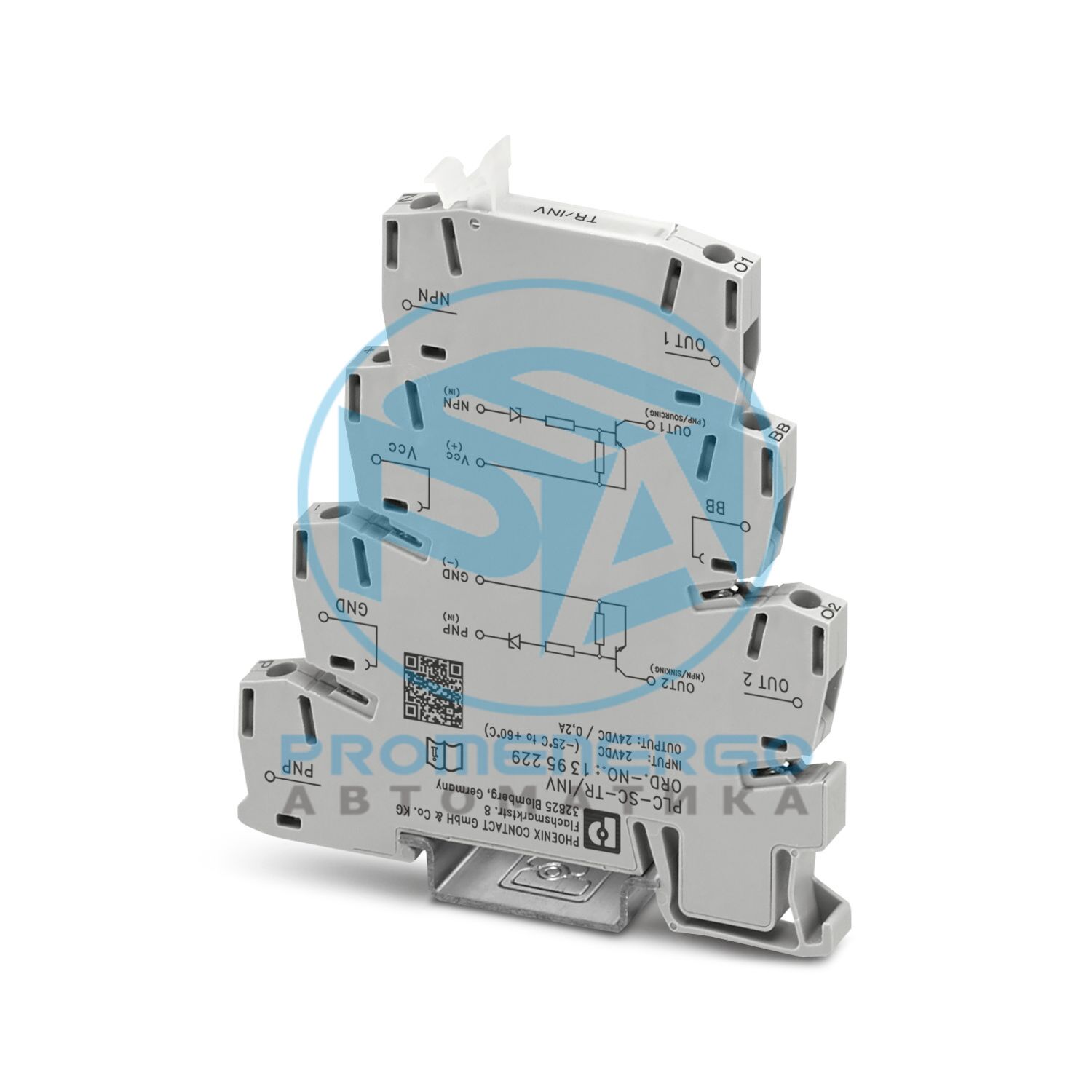

Инверторный модуль с винтовым соединением инвертирует сигналы заземления коммутационных выходов транзисторов NPN в положительные коммутационные выходы PNP, а также сигналы из PNP в сигналы коммутации NPN.
Технические характеристики
Примечания по эксплуатации
Для безопасной изоляции между соседними модулями должна быть установлена разделительная пластина PLC-ATP.
Примечания по эксплуатации
По крайней мере, одна функциональная изоляция от соседних модулей обеспечена в направлении несущей рейки. Если приложение предъявляет более высокие требования к изоляции (основная или усиленная изоляция), то их необходимо реализовать с помощью соответствующих мер (например, перегородок).
Примечания по эксплуатации
Этот товар предназначен для использования исключительно в качестве поставляемой детали для дальнейшей обработки промышленными, торговыми или другими компаниями, имеющими опыт в области ЭМС.
0,5 мм2 ... 1 мм2 (наконечник TWIN с пластиковой втулкой)
Сечение проводника AWG
26 ... 14
Момент затяжки
0,45 Нм ... 0,55 Нм (Обычно эти клеммные колодки необходимо поддерживать при подключении проводов (удерживать одной рукой, опирать на корпус))
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Степень защиты
IP20 (устройство)
Степень защиты (Место установки)
IP54 (Место установки)
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 2000 м
Стандарты/правила
DIN EN 60664-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
1395229
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6213
GTIN
4063151778408
Вес за штуку (включая упаковку)
34,2 г
Вес за штуку (без упаковки)
26,95 г
Номер таможенного тарифа
85365019
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
