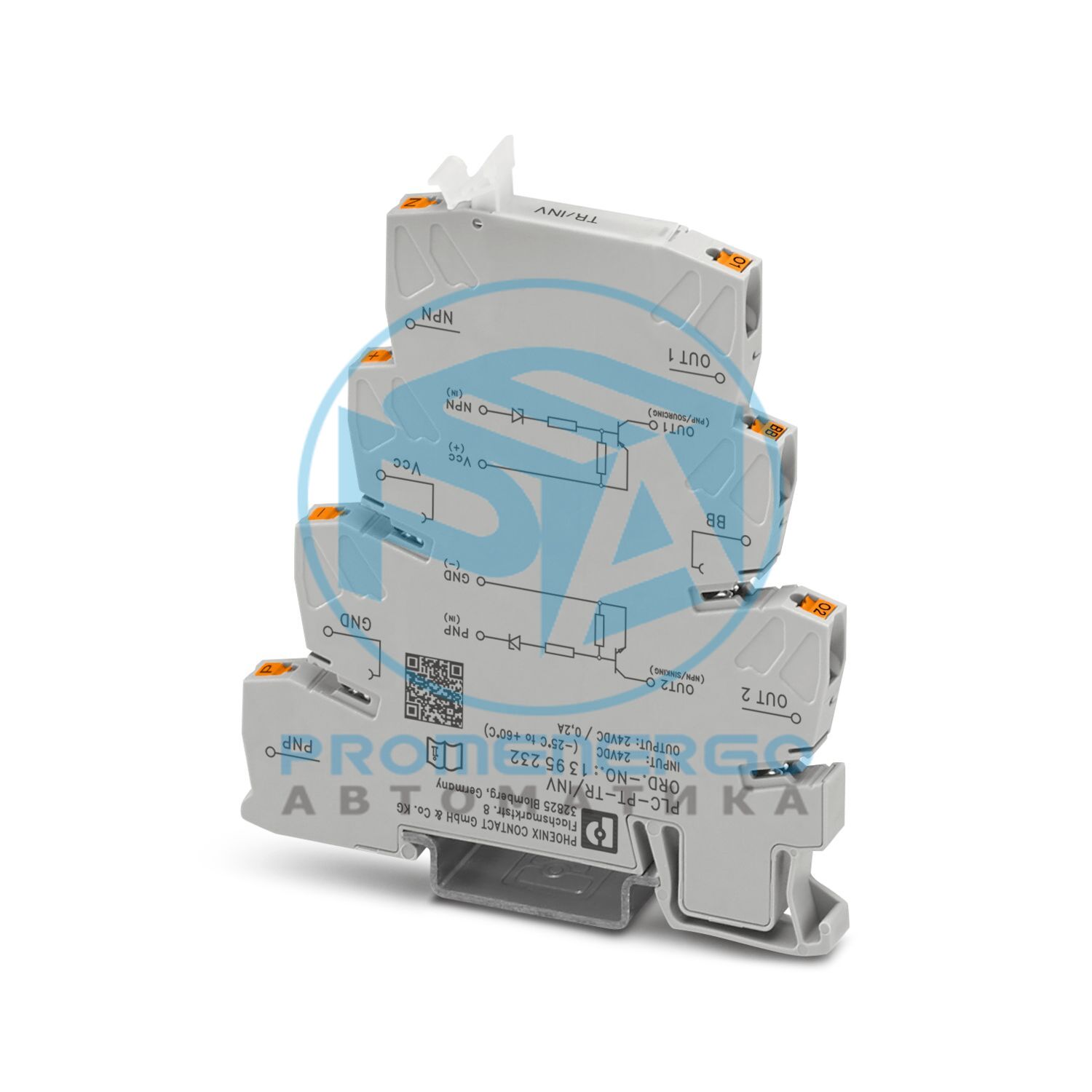

PLC-PT-TR/INV - Импульсный усилитель

Инверторный модуль с разъемом Push-in инвертирует сигналы заземляющих коммутационных выходов транзисторов NPN в положительные коммутационные выходы PNP, а также сигналы из PNP в коммутационные сигналы NPN.

Технические характеристики

Примечания по эксплуатацииДля безопасной изоляции между соседними модулями должна быть установлена разделительная пластина PLC-ATP.
Примечания по эксплуатацииПо крайней мере, одна функциональная изоляция от соседних модулей обеспечена в направлении несущей рейки. Если приложение предъявляет более высокие требования к изоляции (основная или усиленная изоляция), то их необходимо реализовать с помощью соответствующих мер (например, перегородок).
Примечания по эксплуатацииЭтот товар предназначен для использования исключительно в качестве поставляемой детали для дальнейшей обработки промышленными, торговыми или другими компаниями, имеющими опыт в области ЭМС.
Тип продуктаТвердотельный релейный модуль
Семейство продуктовПЛК-ИНТЕРФЕЙС
Режим работы100% рабочий коэффициент
Категория перенапряженияII
Степень загрязнения2
Номинальное напряжение изоляции50 В постоянного тока
Номинальное импульсное напряжение0,5 кВ
Напряжение питания U Вcc24 В постоянного тока
Диапазон напряжения питания20 В постоянного тока ... 30 В постоянного тока
Типичный входной ток при U N6 мА
Защитная схемаЗащита от перенапряжения
Защита от перенапряжения> 33 В
Частота передачи15 кГц
Порог переключения «1» напряжение сигнала<= 5 В (при U Vcc)
Порог переключения сигнала «0», напряжение>= 15 В (при U Vcc)
Мин. входной сигнал напряжения-2 В
Макс. входной сигнал напряжения26 В
Порог переключения «1» напряжение сигнала>= 19 В
Порог переключения сигнала «0», напряжение<= 9 В
Мин. входной сигнал напряжения-2 В
Макс. входной сигнал напряжения26 В
Непрерывный ток нагрузки200 мА (ВЫХ1/ВЫХ2)
Ток утечки< 1 мА
Остаточное напряжение< 1 В
Частота передачи15 кГц
Защита от перенапряжения> 33 В
Защитная схемаЗащита от перенапряжения
Способ подключенияСоединение push-in
Длина зачистки8 мм
Сечение проводника жесткое0,14 мм2 ... 2,5 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Гибкое сечение провода (2 провода одинакового сечения)0,5 мм2 ... 1 мм2 (наконечник TWIN с пластиковой втулкой)
Сечение проводника AWG26 ... 14
Ширина6,2 мм
Высота80 мм
Глубина94 мм
Степень защитыIP20 (устройство)
Степень защиты (Место установки)IP54 (Место установки)
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Высота<= 2000 м
Стандарты/правилаDIN EN 60664-1
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкев строках с нулевым интервалом
Монтажное положениелюбой
Номер позиции1395232
Упаковочная единица10 шт.
Минимальный объем заказа1 шт.
Ключ продажокруг Колумбия
Ключ продуктаДК6223
GTIN4063151776879
Вес за штуку (включая упаковку)29,15 г
Вес за штуку (без упаковки)26,95 г
Номер таможенного тарифа85365019
Страна происхожденияDE
ЭКЛАСС-13.027371604
ЭКЛАСС-15.027371604
ЭТИМ 10.0EC001504
СПСК 21.039122300
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIPbf2786a3-da31-44ce-9c65-0dfa90e0d324
CO2e кг1064 кг CO2-экв.
