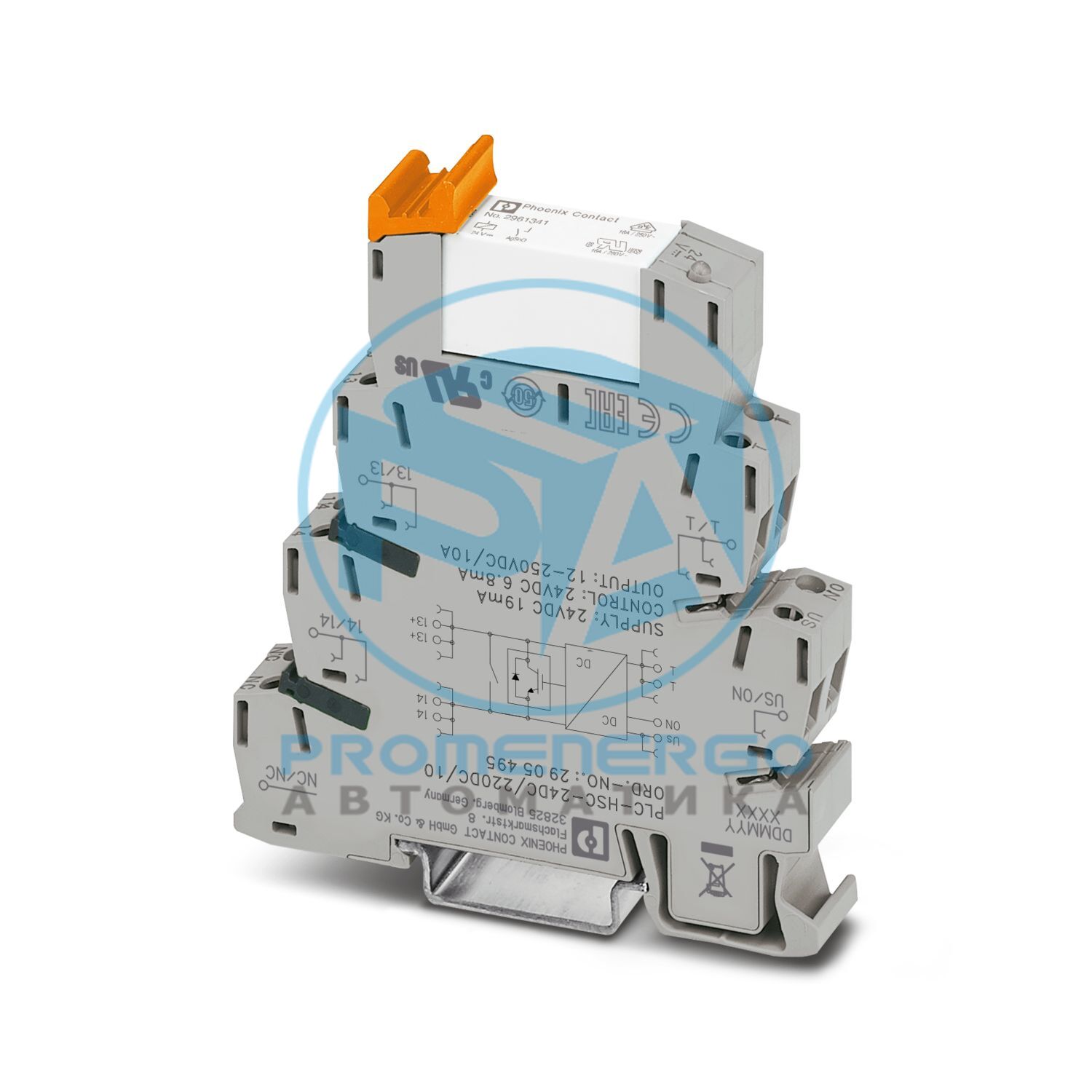

PLC-HSC-24DC/220DC/10 - Твердотельное реле

PLC-INTERFACE, гибридное твердотельное реле, вкл. Байпасное реле с винтовым зажимом, для монтажа на DIN-рейку NS 35/7,5, вход: 24 В DC, выход: 12 В DC ... 250 В DC/10 А

Технические характеристики

Тип продуктаТвердотельный релейный модуль
Семейство продуктовПЛК-ИНТЕРФЕЙС
ПриложениеВыходная функция
Режим работы100% рабочий коэффициент
Изоляциябезопасная изоляция
Категория перенапряженияIII
Степень загрязнения2
Дата последней обработки данных01.04.2026
Испытательное напряжение4 кВ среднеквадратичное значение (50 Гц, 1 мин, обмотка/контакт)
Номинальное напряжение изоляции260 В переменного тока
Номинальное импульсное напряжение6 кВ
Номинальное напряжение питания цепи управления U S24 В постоянного тока
Диапазон напряжений относительно U S0.8 ... 1.2
Номинальный ток питания управления I S<= 19 мА
Номинальное напряжение срабатывания U C24 В постоянного тока
Диапазон напряжения относительно U C0.8 ... 1.2
Номинальный ток срабатывания I C6,8 мА
Номинальное напряжение (вставленное твердотельное реле)24 В постоянного тока
Порог переключения сигнала «0» относительно U C< 0.4
Порог переключения сигнала «1» относительно U C> 0.8
Типичное время ответа20 мс
Типичное время выключения40 мс
Отображение статусасветодиод (желтый)
Защитная схемаЗащита от обратной полярности
Защита от перенапряжения> 33 В постоянного тока
Частота передачи1 Гц
ОбозначениеГибридный выход постоянного тока
Тип переключения контактов1 замыкающий контакт
Проектирование цифрового выходаэлектронный
Диапазон выходного напряжения12 В постоянного тока ... 250 В постоянного тока
Ограничение постоянного тока10 А (см. кривую снижения характеристик)
Максимальный пусковой ток60 А (5 мс; T окр. = 60°C)
Мин. ток нагрузки100 мА
Защита от перенапряжения> 275 В
Выходная цепь2-проводной / замыкающий контакт при параллельной работе (без электрического отключения)
Защитная схемаInverse diode (Нет continuous protection against polarity reversal)
Способ подключенияВинтовое соединение
Длина зачистки8 мм
Винтовая резьбаМ3
Сечение проводника жесткое0,14 мм2 ... 2,5 мм2
Сечение провода гибкое0,14 мм2 ... 2,5 мм2
Сечение проводника AWG26 ... 14
Момент затяжки0,45 Нм ... 0,55 Нм (Обычно эти клеммные колодки необходимо поддерживать при подключении проводов (удерживать одной рукой, опирать на корпус))
Ширина14 мм
Высота80 мм
Глубина94 мм
Цветсерый (RAL 7042)
Степень защиты (Реленая база)IP20 (релейная база)
Степень защиты (Реле)РТ II (Эстафета)
Степень защиты (Место установки)IP54 (Место установки)
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Высота<= 2000 м
Стандарты/правилаМЭК 60947-5-1
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкеСм. кривую снижения характеристик
Монтажное положениелюбой
Номер позиции2905495
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажокруг Колумбия
Ключ продуктаДК6235
GTIN4046356957120
Вес за штуку (включая упаковку)82 г
Вес за штуку (без упаковки)89,2 г
Номер таможенного тарифа85364190
Страна происхожденияDE
ЭКЛАСС-13.027371604
ЭКЛАСС-15.027371604
ЭТИМ 10.0EC001504
СПСК 21.039122300
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP173bd11b-f17b-4e04-b830-05557a8cc6ce
