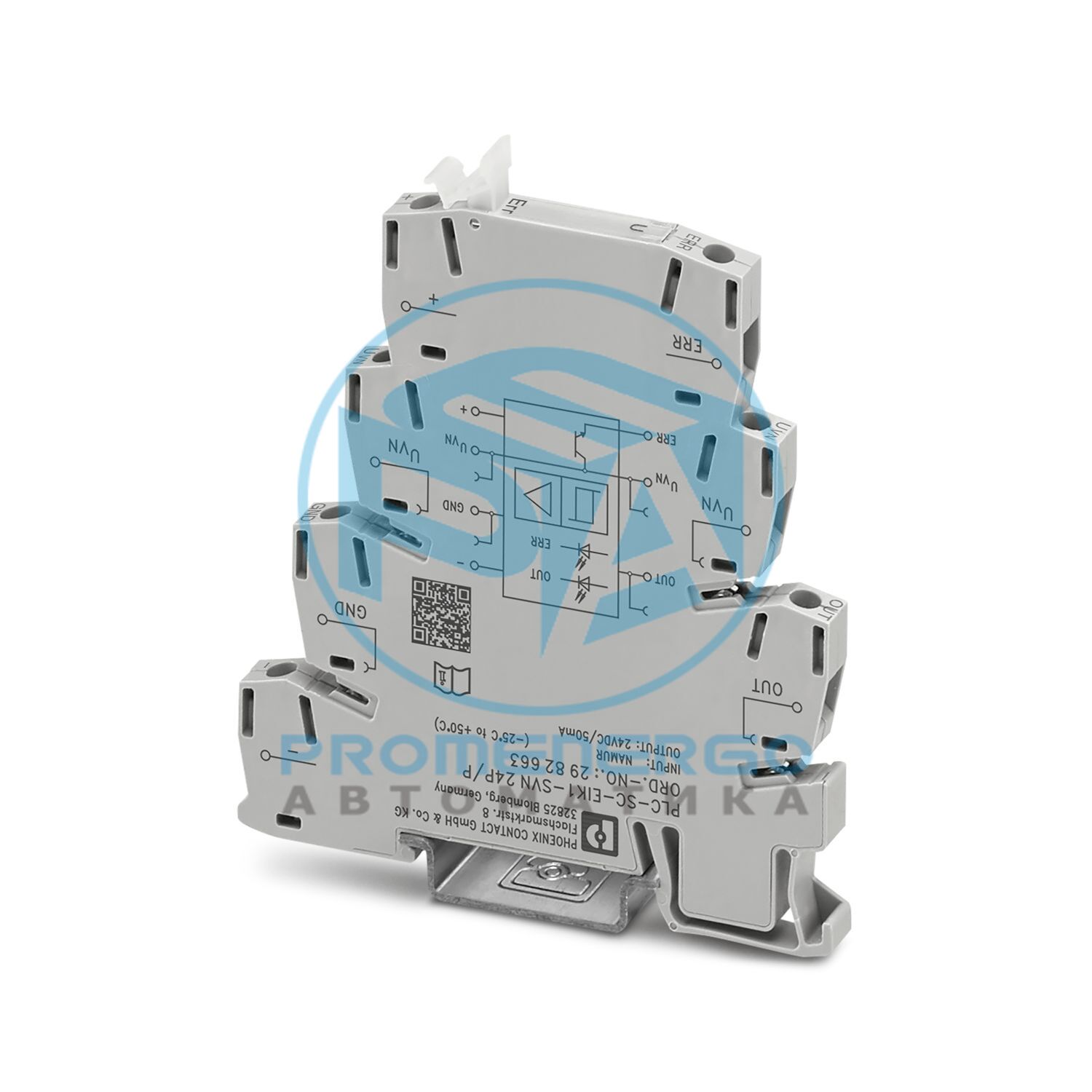

PLC-INTERFACE для приложений NAMUR, состоит из базовой клеммы PLC-BSC.../21 с винтовыми зажимами и интегральной схемой, для монтажа на DIN-рейку NS 35/7,5, положительный переключающий выход, напряжение питания 24 В пост. тока
Технические характеристики
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Датчики приближения NAMUR
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
я
Степень загрязнения
2
Дата последней обработки данных
16.04.2026
Максимальная рассеиваемая мощность для номинального состояния
0,34 Вт
Номинальное напряжение изоляции
50 В постоянного тока
Номинальное импульсное напряжение
0,4 кВ
Номинальное входное напряжение U N
8,2 В постоянного тока +/-10 %
Защитная схема
Защита от перенапряжения; Супрессорный диод
Напряжение холостого хода
8,2 В постоянного тока +/-10 %
Точка переключения
>= 2,1 мА (в проводящем состоянии)
Гистерезис переключения
ок. 0,2 мА
Внутреннее сопротивление
ок. 1 кОм
Длина кабеля
< 30 м
Обозначение
Выходной сигнал
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Выходное номинальное напряжение
<= 100 мВ (в проводящем состоянии)
Ограничение постоянного тока
50 мА
Частота передачи
ок. 350 Гц
Падение напряжения при макс. ограничение постоянного тока
<= 1,5 В (U R )
Отображение статуса
светодиод (зеленый)
Индикация ошибки
Красный светодиод
Защитная схема
Защита от перенапряжения; Супрессорный диод
Обозначение
Выход тревоги
Выходное номинальное напряжение
У ВН - У Рес
Ограничение постоянного тока
50 мА
Падение напряжения при макс. ограничение постоянного тока
<= 2 В (U Rest )
Индикация ошибки
Красный светодиод
Защитная схема
Защита от перенапряжения; Супрессорный диод
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Момент затяжки
0,45 Нм ... 0,55 Нм (Обычно эти клеммные колодки необходимо поддерживать при подключении проводов (удерживать одной рукой, опирать на корпус))
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Сертификат
CE-совместимый
Идентификация
ИСА-С71.04. G3 Суровая группа
Электромагнитная совместимость
Соответствие директиве ЭМС
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2982663
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6213
GTIN
4046356147330
Вес за штуку (включая упаковку)
37 437 г
Вес за штуку (без упаковки)
35,54 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
