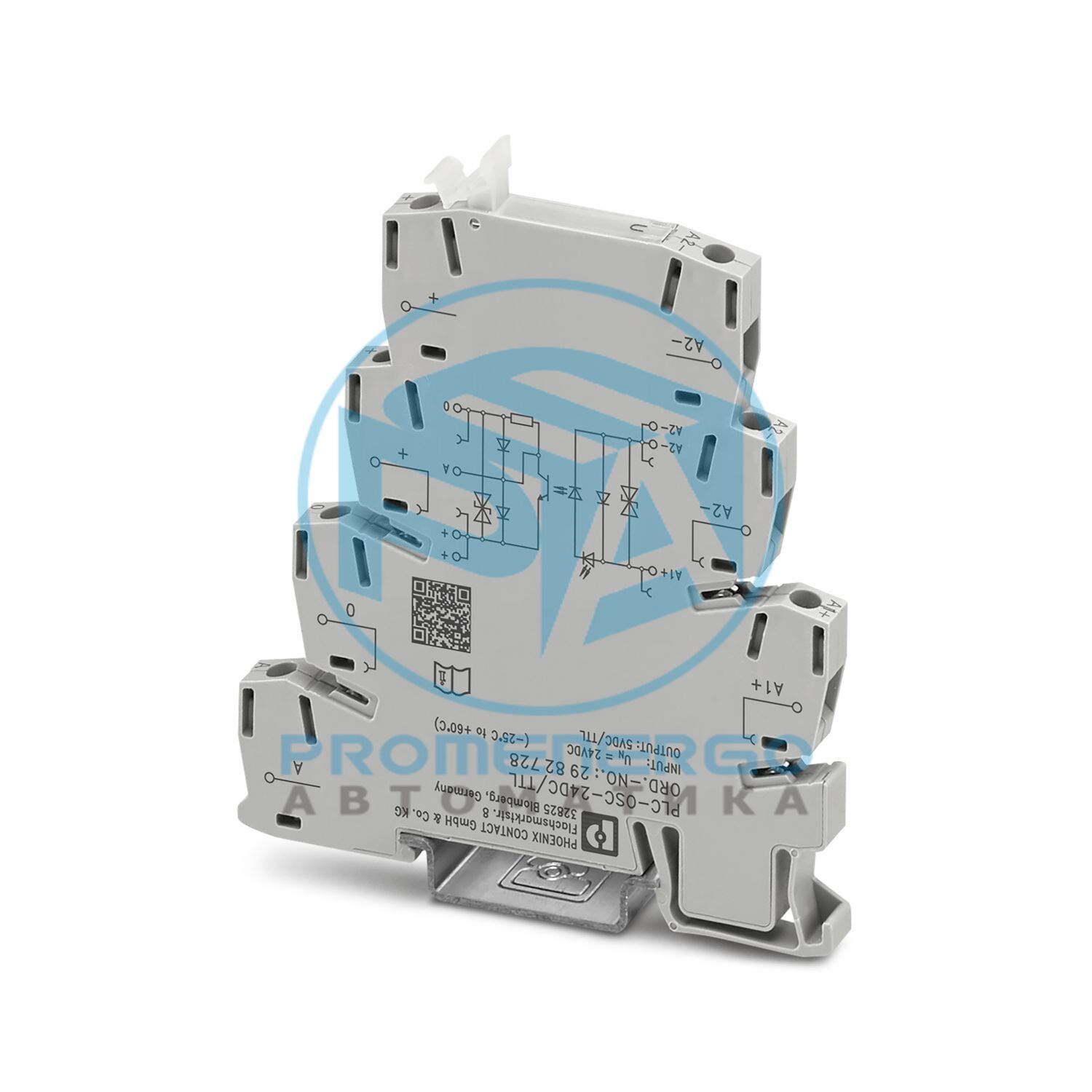

Твердотельное реле ПЛК с винтовыми зажимами, для монтажа на DIN-рейку NS 35/7,5, вход: 24 В DC, выход: TTL (5 В DC)
Технические характеристики
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
TTL-сигнал на выходе
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
0,08 Вт
Испытательное напряжение (вход/выход)
2,5 кВ, среднеквадратичное значение (50 Гц, 1 мин, вход/выход)
Номинальное напряжение изоляции
250 В постоянного тока
Номинальное импульсное напряжение
4 кВ
Номинальное напряжение срабатывания U C
24 В постоянного тока
Диапазон напряжения относительно U C
0.8 ... 1.2
Номинальный ток срабатывания I C
3,4 мА
Порог переключения сигнала «0» относительно U N
< 0.4
Сигнал порога переключения «1» относительно U N
> 0.8
Типичный входной ток при U N
3,4 мА
Типичное время ответа
35 мкс
Типичное время выключения
35 мкс
Индикация рабочего напряжения
Желтый светодиод
Защитная схема
Защита от обратной полярности; Диод защиты от параллельной полярности
Защита от перенапряжения
> 33 В
Частота передачи
1 кГц
Обозначение
Выходные данные
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Тип контактного соединения
Сигнальный контакт
Номинальное напряжение питания цепи управления U S
5 В постоянного тока
Диапазон напряжений относительно U S
0.9 ... 1.2
Диапазон выходного напряжения
4,5 В постоянного тока ... 6 В постоянного тока
Ограничение постоянного тока
50 мА (ТТЛ-нагрузка (Выход вентилятора = 1))
Веер
1
Защита от перенапряжения
> 8 В
Падение напряжения при макс. ограничение постоянного тока
< 80 мВ
Выходная цепь
3-проводной, заземленный
Защитная схема
Защита от обратной полярности; Диод защиты от параллельной полярности
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Момент затяжки
0,45 Нм ... 0,55 Нм (Обычно эти клеммные колодки необходимо поддерживать при подключении проводов (удерживать одной рукой, опирать на корпус))
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Идентификация
ИСА-С71.04. G3 Суровая группа
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2982728
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6223
GTIN
4046356170604
Вес за штуку (включая упаковку)
34,51 г
Вес за штуку (без упаковки)
30 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
