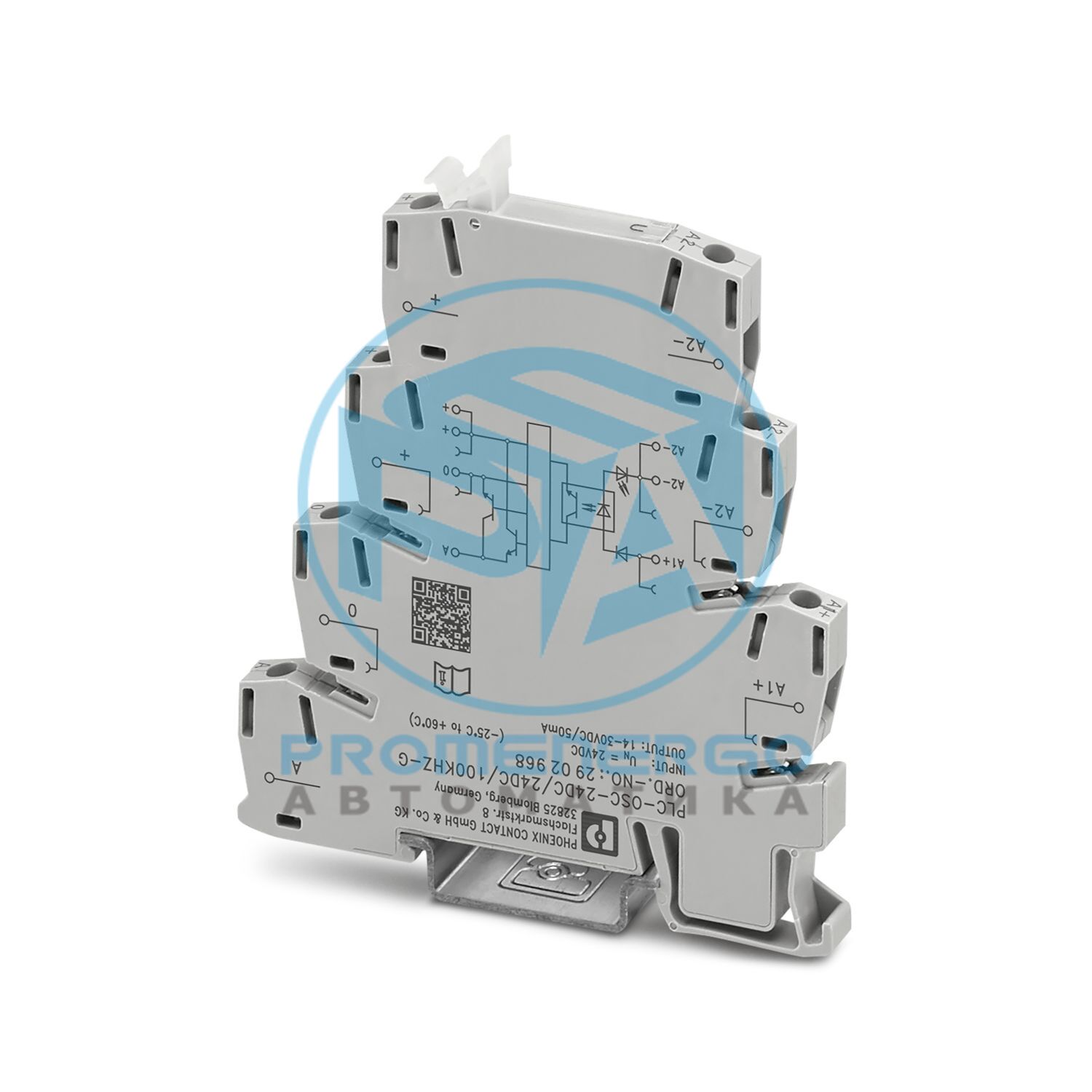

Входное твердотельное реле, с двухтактным выходом напряжения постоянного тока, частота передачи: 100 кГц, со световым индикатором и схемой защиты во входных и выходных цепях, вход: 24 В постоянного тока, выход: 14-30 В постоянного тока/50 мА
Технические характеристики
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Входная оптопара 100 кГц
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
II
Степень загрязнения
2
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
0,19 Вт
Испытательное напряжение (вход/выход)
2,5 кВ, среднеквадратичное значение (50 Гц, 1 мин, вход/выход)
Номинальное напряжение изоляции
50 В постоянного тока
Номинальное импульсное напряжение
0,5 кВ
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0.8 ... 1.2
Диапазон входного напряжения
19,2 В постоянного тока ... 28,8 В постоянного тока
Порог переключения сигнала «0» относительно U N
< 0.4
Сигнал порога переключения «1» относительно U N
> 0.8
Типичный входной ток при U N
8 мА
Типичное время ответа
1 мкс
Типичное время выключения
2 мкс
Индикация рабочего напряжения
Желтый светодиод
Защитная схема
Защита от обратной полярности
Защита от перенапряжения
> 33 В
Частота передачи
100 кГц
Обозначение
Выходные данные
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Диапазон выходного напряжения
14 В постоянного тока ... 30 В постоянного тока
Ограничение постоянного тока
50 мА
Ток покоя
15 мА
Защита от перенапряжения
> 35 В
Падение напряжения при макс. ограничение постоянного тока
< 2,2 В
Выходная цепь
3-проводной двухтактный, с заземлением
Защитная схема
Защита от обратной полярности
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Момент затяжки
0,45 Нм ... 0,55 Нм (Обычно эти клеммные колодки необходимо поддерживать при подключении проводов (удерживать одной рукой, опирать на корпус))
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-20 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 75 °С
Идентификация
ИСА-С71.04. G3 Суровая группа
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2902968
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6223
GTIN
4046356702027
Вес за штуку (включая упаковку)
39,5 г
Вес за штуку (без упаковки)
36,53 г
Номер таможенного тарифа
85364900
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
