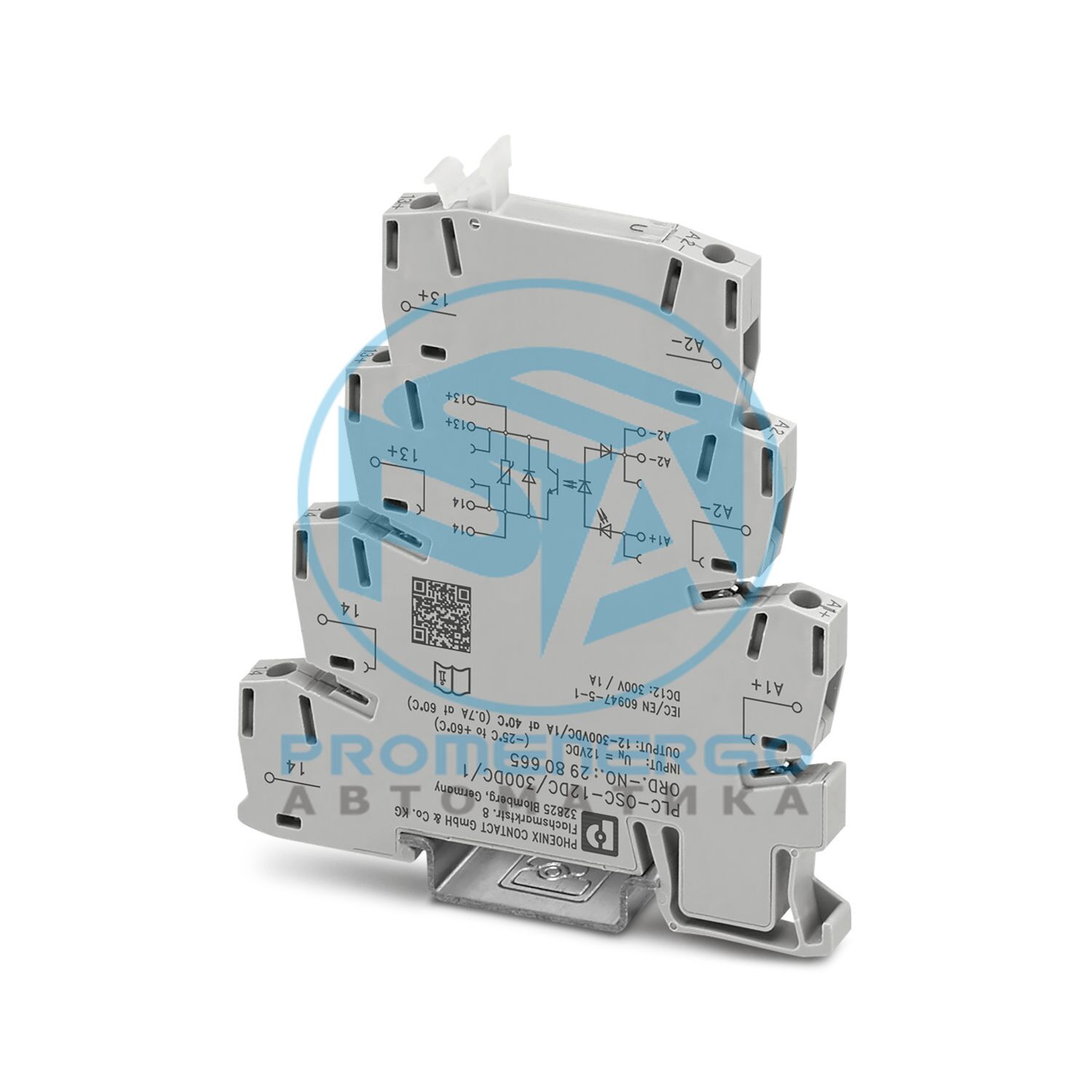

PLC-INTERFACE, встроенное полупроводниковое реле, с винтовыми зажимами, для монтажа на DIN-рейку NS 35/7,5, вход: 12 В DC, выход: 12-300 В DC/1 A
Технические характеристики
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Со встроенным твердотельным реле
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
0,07 Вт
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
2,5 кВ
Номинальное входное напряжение U N
12 В постоянного тока
Диапазон входного напряжения относительно U N
0.8 ... 1.2
Диапазон входного напряжения
9,6 В постоянного тока ... 14,4 В постоянного тока
Порог переключения сигнала «0» относительно U N
<= 0.4
Сигнал порога переключения «1» относительно U N
>= 0.8
Типичный входной ток при U N
6 мА
Типичное время ответа
0,3 мс
Типичное время выключения
0,8 мс
Индикация рабочего напряжения
Желтый светодиод
Защитная схема
Защита от обратной полярности; Диод защиты от полярности
Частота передачи
50 Гц
Обозначение
Выходные данные
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Диапазон выходного напряжения
12 В пост. тока ... 300 В пост. тока (При напряжении выше 250 В (L1, L2, L3) между одинаковыми клеммными точками соседних модулей должна быть установлена перегородка PLC-ATP. Затем возможное перемыкание выполняется с помощью FBST 8-PLC... или ...FBST 500...)
Ограничение постоянного тока
1 А (см. кривую снижения характеристик)
Падение напряжения при макс. ограничение постоянного тока
< 500 мВ
Защитная схема
Защита от обратной полярности; Диод защиты от полярности
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Момент затяжки
0,45 Нм ... 0,55 Нм (Обычно эти клеммные колодки необходимо поддерживать при подключении проводов (удерживать одной рукой, опирать на корпус))
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Сертификат
CE-совместимый
Сертификат
UKCA-совместимый
Сертификат
ТАЕ0000196
Идентификация
ИСА-С71.04. G3 Суровая группа
Температура
Д
Влажность
А
Вибрация
Б/К
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2980665
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6223
GTIN
4046356051408
Вес за штуку (включая упаковку)
36,18 г
Вес за штуку (без упаковки)
34,16 г
Номер таможенного тарифа
85364900
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
