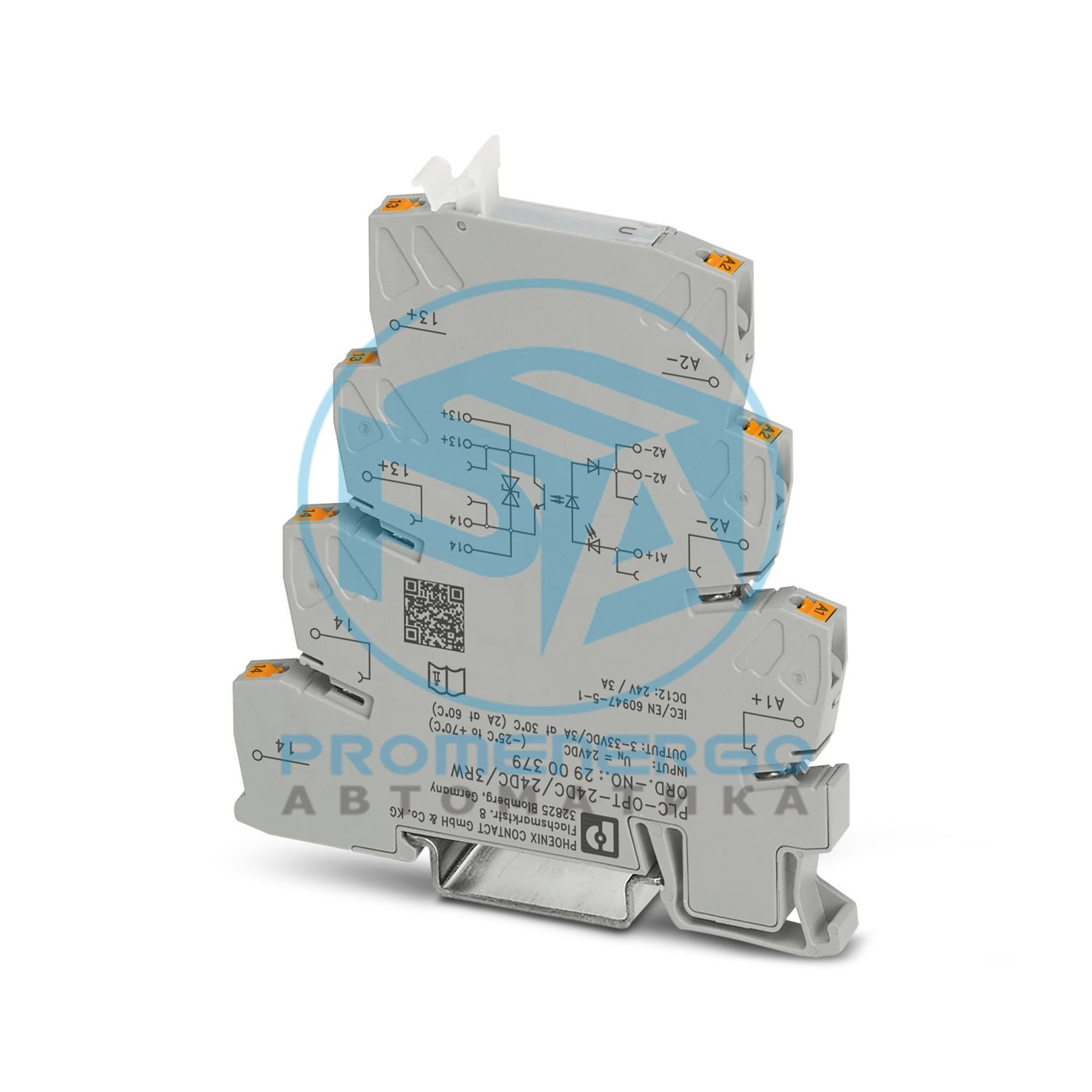

PLC-ИНТЕРФЕЙС для применения на железнодорожном транспорте, состоит из базовой клеммной колодки с зажимом push-in и встроенным миниатюрным полупроводниковым реле, диапазон: от 0,7 x U N до 1,25 x U N, диапазон температур: от -25°C до +70°C, 1 замыкающий контакт, вход: 24 В пост. тока, выход: 3-33 В пост. тока/3 А
Технические характеристики
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Железнодорожные приложения
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
0,2 Вт
Номинальное напряжение изоляции
250 В
Номинальное импульсное напряжение
4 кВ
Номинальное входное напряжение U N
24 В постоянного тока
Диапазон входного напряжения относительно U N
0,7...1,25 (t < 1 с = 0,6...1,4 х U Н )
Диапазон входного напряжения
16,8 В постоянного тока ... 30 В постоянного тока
Порог переключения сигнала «0» относительно U N
<= 0.3
Сигнал порога переключения «1» относительно U N
>= 0.6
Типичный входной ток при U N
8,5 мА
Типичное время ответа
40 мкс
Типичное время выключения
200 мкс
Индикация рабочего напряжения
Желтый светодиод
Защитная схема
Защита от обратной полярности; Диод защиты от полярности
Частота передачи
300 Гц
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Выходное номинальное напряжение
24 В постоянного тока
Диапазон выходного напряжения
3 В пост. тока ... 33 В пост. тока (t < 1 с = 1,40 x U N )
Ограничение постоянного тока
3 А (см. кривую снижения характеристик)
Защита от перенапряжения
> 33 В постоянного тока
Падение напряжения при макс. ограничение постоянного тока
< 200 мВ
Выходная цепь
2-проводной, плавающий
Защитная схема
Защита от обратной полярности; Диод защиты от полярности
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Идентификация
ИСА-С71.04. G3 Суровая группа
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2900379
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК62АЛ
GTIN
4046356506939
Вес за штуку (включая упаковку)
29,43 г
Вес за штуку (без упаковки)
27,2 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
