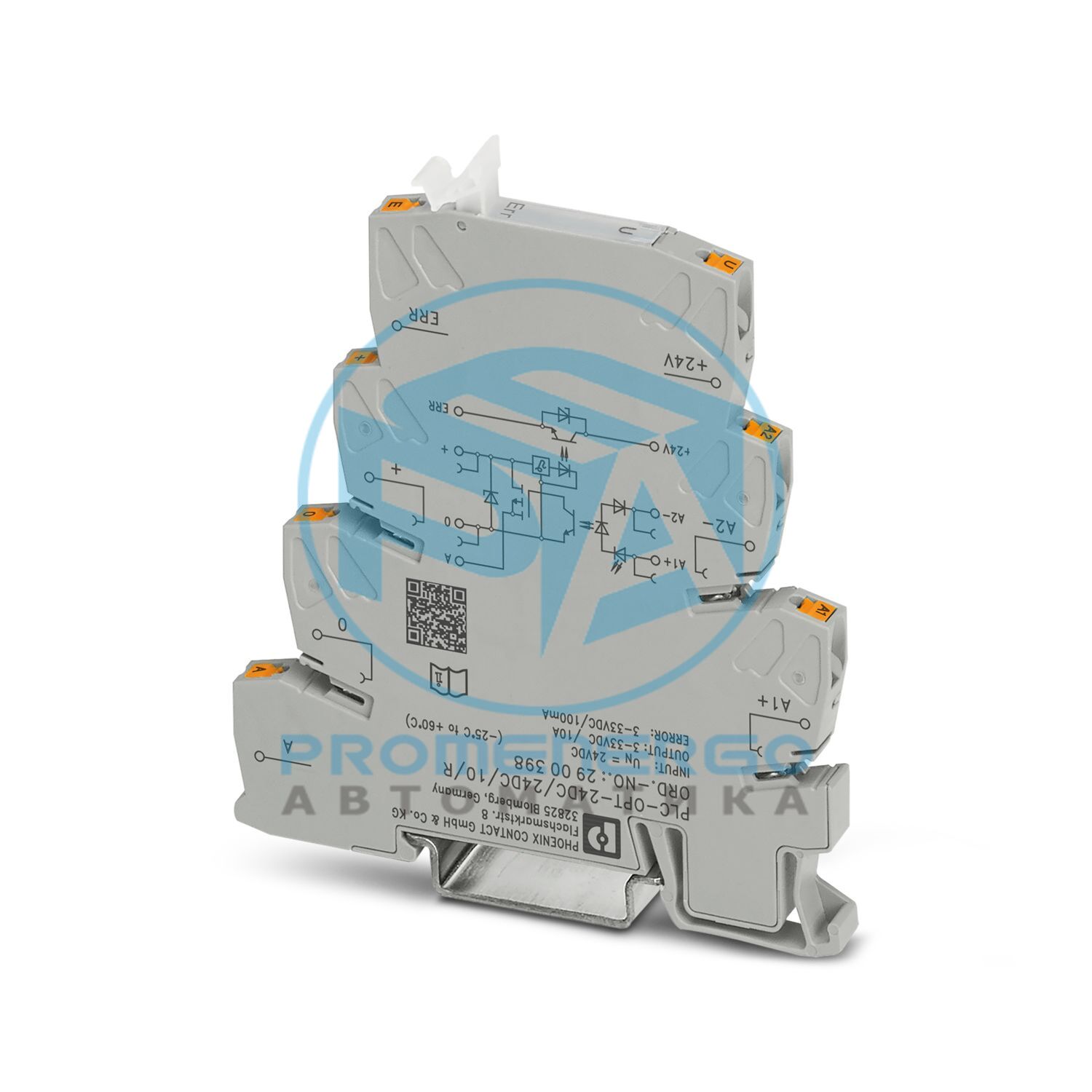

PLC-INTERFACE с обратным контактом, состоит из основной клеммы с зажимом Push-in и встроенным миниатюрным полупроводниковым реле, для монтажа на DIN-рейку NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 8 В DC ... 33 В DC/10 А
Технические характеристики
Примечания по эксплуатации
Перегородка PLC-ATP должна устанавливаться при напряжении выше 250 В (L1, L2, L3) между идентичными клеммными колодками на соседних модулях.
Примечания по эксплуатации
Для безопасной изоляции между соседними модулями должна быть установлена разделительная пластина PLC-ATP.
Примечания по эксплуатации
Не подключайте соседние каналы к SELV/PELV и напряжениям, опасным для прикосновения.
Примечания по эксплуатации
Установщик системы должен обеспечить защиту изделия от прикосновения (при напряжении > 25 В переменного тока/60 В постоянного тока). Изделие представляет собой встроенное устройство без защиты от прямого контакта.
Примечания по эксплуатации
По крайней мере, одна функциональная изоляция от соседних модулей обеспечена в направлении несущей рейки. Если приложение предъявляет более высокие требования к изоляции (основная или усиленная изоляция), то их необходимо реализовать с помощью соответствующих мер (например, перегородок).
Примечания по эксплуатации
Не используйте для отделения цепей SELV/PELV от других цепей, поскольку безопасная изоляция не гарантируется.
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Со встроенным твердотельным реле
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
II
Степень загрязнения
2
Дата последней обработки данных
08.05.2026
Максимальная рассеиваемая мощность для номинального состояния
0,07 Вт
Номинальное напряжение изоляции
50 В постоянного тока
Номинальное импульсное напряжение
0,5 кВ
Номинальное напряжение срабатывания U C
24 В постоянного тока
Номинальный ток срабатывания I C
3,5 мА
Порог переключения сигнала «0» относительно U N
< 0.4
Сигнал порога переключения «1» относительно U N
> 0.8
Типичное время ответа
100 мкс
Типичное время выключения
500 мкс
Индикация рабочего напряжения
Желтый светодиод
Защитная схема
Защита от обратной полярности; Диод защиты от полярности
Защита от перенапряжения
> 33 В
Частота передачи
100 Гц
Обозначение
Выходное напряжение постоянного тока
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Тип контактного соединения
Силовой контакт
Диапазон выходного напряжения
8 В постоянного тока ... 33 В постоянного тока
Ограничение постоянного тока
10 А (см. кривую снижения характеристик)
Ток покоя
5,2 мА
Падение напряжения при макс. ограничение постоянного тока
< 50 мВ
Выходная цепь
3-проводной, заземленный
Защитная схема
Инверсный диод
Обозначение
Выход тревоги
Диапазон выходного напряжения
3 В постоянного тока ... 33 В постоянного тока
Ограничение постоянного тока
100 мА
Защита от перенапряжения
> 33 В
Падение напряжения при макс. ограничение постоянного тока
< 1,2 В
Выходная цепь
2-проводной, плавающий
Индикация ошибки
Красный светодиод
Защитная схема
Защита от обратной полярности; Диод защиты от полярности
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты
IP20
Степень защиты (Место установки)
IP54 (Место установки)
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 2000 м
Сертификат
CE-совместимый
Сертификат
UKCA-совместимый
Сертификат
ТАЕ0000196
Идентификация
ИСА-С71.04. G3 Суровая группа
Температура
Д
Влажность
А
Вибрация
Б/К
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2900398
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК62А3
GTIN
4046356506960
Вес за штуку (включая упаковку)
32,48 г
Вес за штуку (без упаковки)
32,4 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
