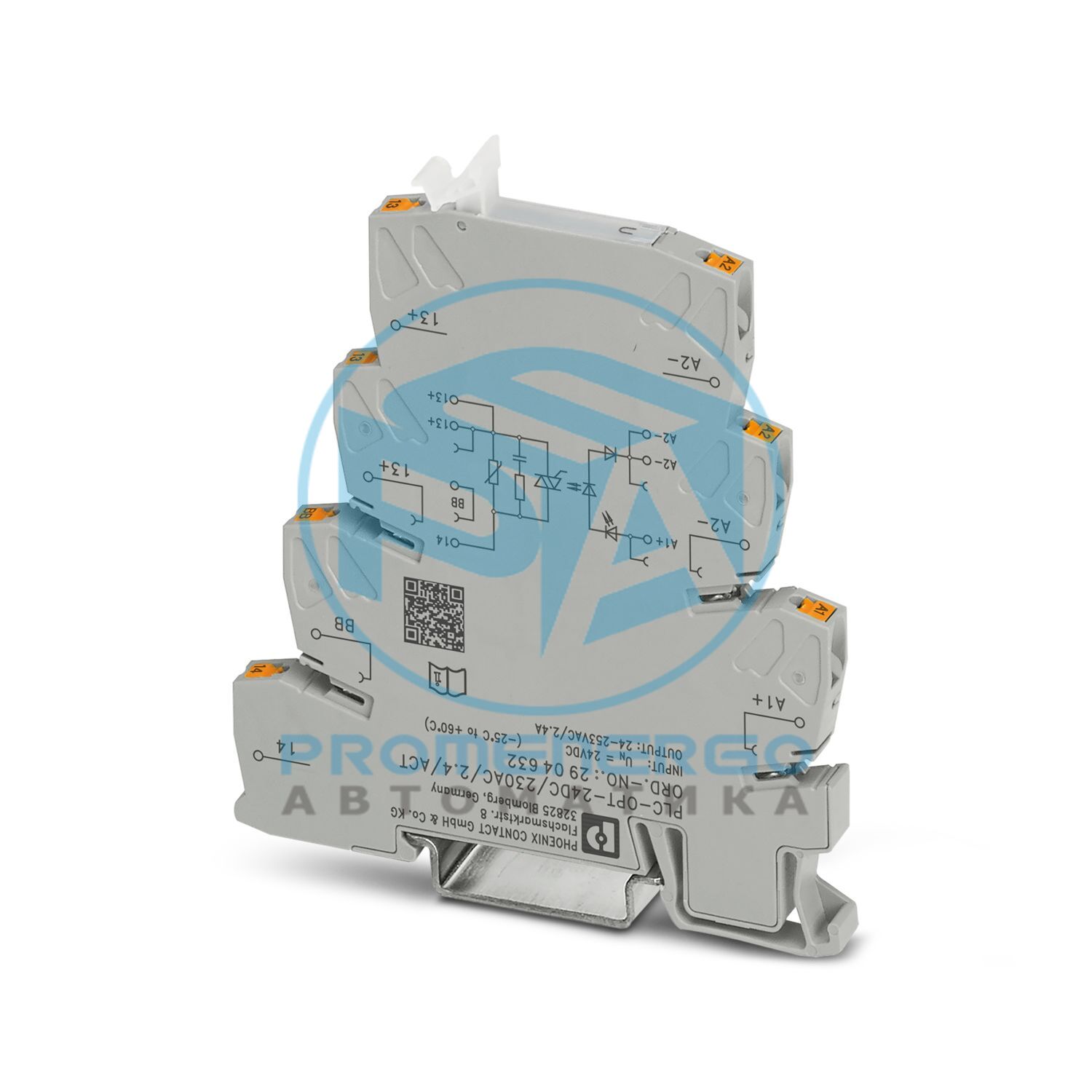

PLC-INTERFACE для функций вывода, состоит из базовой клеммы PLC-BPT.../ACT с зажимом Push-in и встроенным миниатюрным полупроводниковым реле, для монтажа на DIN-рейку NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 24-253 В AC/2,4 A
Технические характеристики
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Выходная функция
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Дата последней обработки данных
15.04.2026
Максимальная рассеиваемая мощность для номинального состояния
0,19 Вт
Испытательное напряжение (вход/выход)
2,5 кВ (50 Гц, 1 мин, вход/выход)
Номинальное напряжение изоляции
260 В переменного тока
Номинальное импульсное напряжение
4 кВ
Номинальное напряжение срабатывания U C
24 В постоянного тока
Диапазон напряжения относительно U C
0.8 ... 1.2
Номинальный ток срабатывания I C
8 мА
Диапазон входного напряжения
19,2 В постоянного тока ... 28,8 В постоянного тока
Порог переключения сигнала «0» относительно U C
< 0.4
Порог переключения сигнала «1» относительно U C
> 0.8
Типичное время ответа
10 мс (при U C )
Типичное время выключения
10 мс (при U C )
Отображение статуса
светодиод (желтый)
Защитная схема
Защита от обратной полярности
Защита от перенапряжения
> 33 В
Частота передачи
10 Гц
Обозначение
Выходные данные
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Тип контактного соединения
Силовой контакт
Диапазон выходного напряжения
24 В переменного тока ... 253 В переменного тока
Ограничение постоянного тока
2,4 А (см. снижение номинальных характеристик)
Максимальный пусковой ток
250 А (20 мс)
Мин. ток нагрузки
10 мА
Ток утечки
< 3 мА
Макс. значение нагрузки
340 А 2 с (tp = 10 мс, при 25 °C)
Защита от перенапряжения
> 275 В
Падение напряжения при макс. ограничение постоянного тока
< 1 В
Выходная цепь
2-проводной переключатель нулевого напряжения
Защитная схема
Цепь RCV
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Идентификация
ИСА-С71.04. G3 Суровая группа
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2904632
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК62А4
GTIN
4046356867788
Вес за штуку (включая упаковку)
31,35 г
Вес за штуку (без упаковки)
31,06 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
