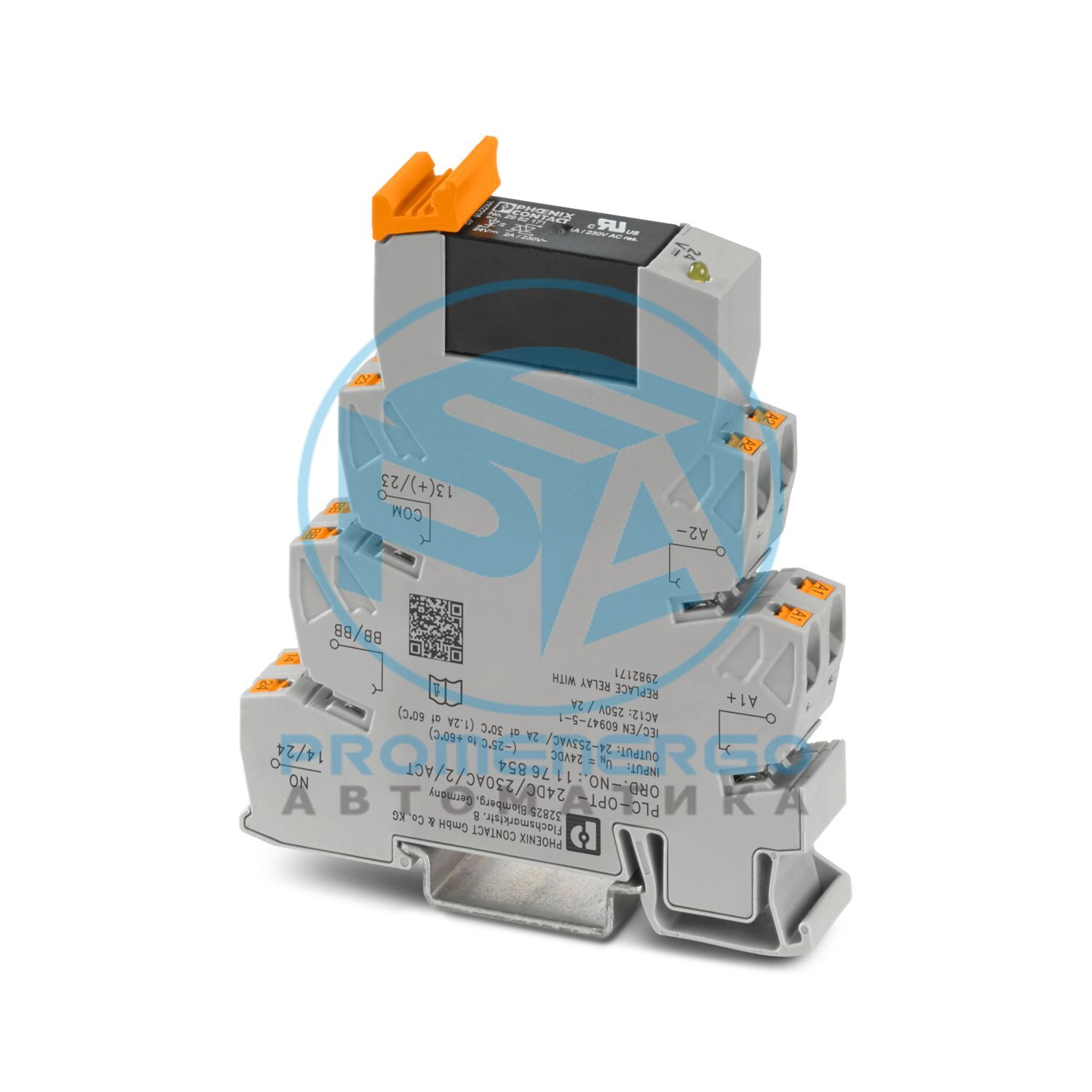

PLC-INTERFACE для функций вывода, состоит из базовой клеммы PLC-BPT.../ACT с зажимом Push-in и вставным миниатюрным полупроводниковым реле, для монтажа на DIN-рейку NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 24-253 В AC/2 A
Технические характеристики
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Выходная функция
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Дата последней обработки данных
27.04.2026
Испытательное напряжение (вход/выход)
2,5 кВ, среднеквадратичное значение (50 Гц, 1 мин.)
Защита от обратной полярности; Диод защиты от полярности
Частота передачи
10 Гц
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Диапазон выходного напряжения
24 В переменного тока ... 253 В переменного тока
Ограничение постоянного тока
2 А (см. кривую снижения характеристик)
Мин. ток нагрузки
25 мА
Ток утечки
1 мА
Импульсный ток
30 А (tp = 10 мс, 25 °C)
Макс. значение нагрузки
4 А 2 с (tp = 10 мс, 25 °C)
Пиковое напряжение вне состояния
600 В
Падение напряжения при макс. ограничение постоянного тока
1 В
Выходная цепь
2-проводной плавающий переключатель с нулевым напряжением
Защитная схема
Ж/Б элемент
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Ширина
14 мм
Высота
80 мм
Глубина
94 мм
Степень защиты (Реле)
IP20
Степень защиты (Место установки)
<= IP54
Температура окружающей среды (рабочая)
-20 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Высота
<= 2000 м
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Номер позиции
1176854
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК62Б4
GTIN
4063151209704
Вес за штуку (включая упаковку)
65,32 г
Вес за штуку (без упаковки)
56,8 г
Номер таможенного тарифа
85364900
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
