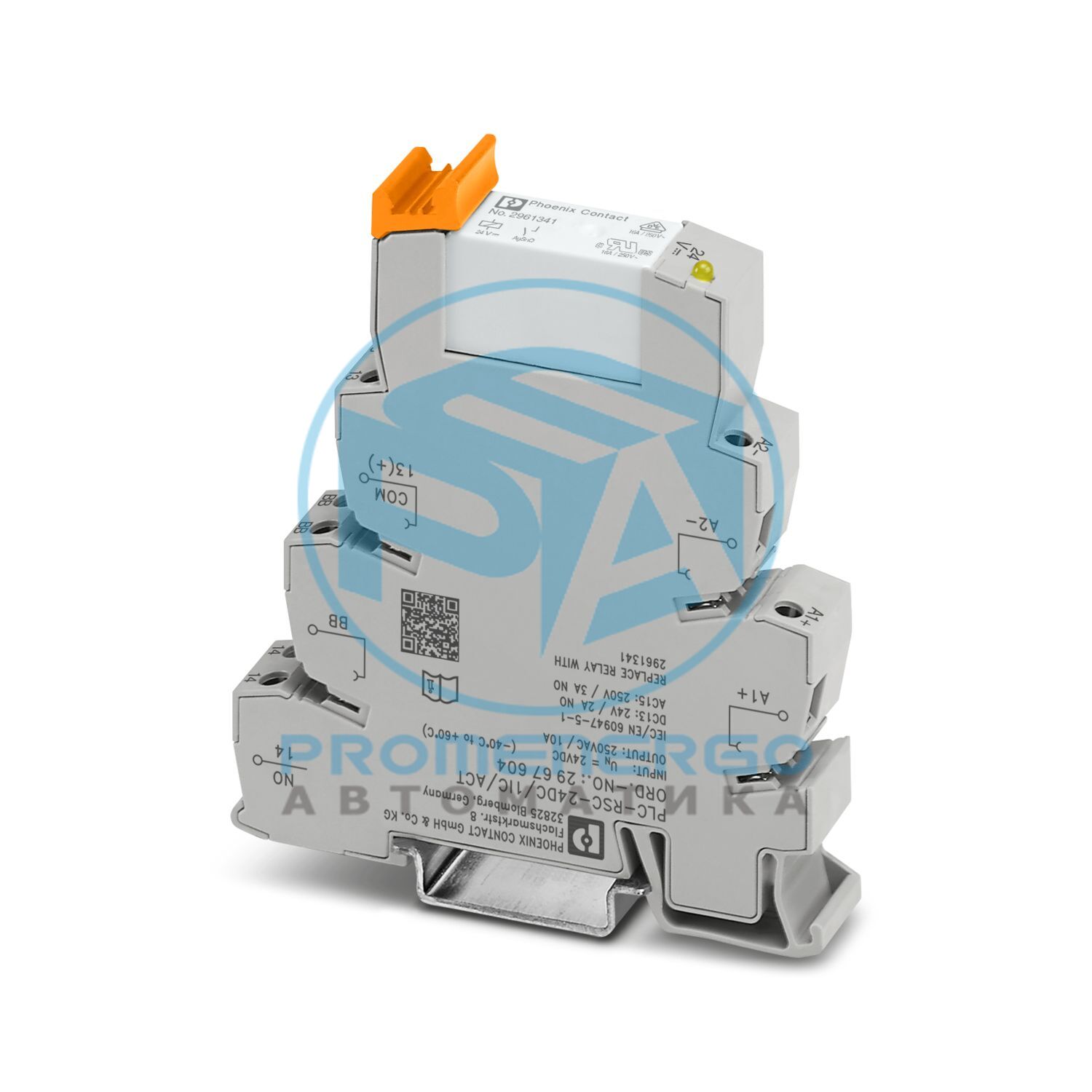

PLC-INTERFACE для высоких токов включения, состоит из базовой клеммы PLC-BSC.../1 IC/ACT с винтовыми зажимами и вставным миниатюрным реле, для монтажа на DIN-рейку NS 35/7,5, макс. ток включения до 130 А, 1 замыкающий контакт, входное напряжение 24 В постоянного тока
Технические характеристики
Примечания по эксплуатации
Разделительная пластина PLC-ATP должна быть установлена при напряжении выше 250 В (L1, L2, L3) между идентичными клеммными колодками в соседних модулях. Затем возможное мостовое соединение выполняется с помощью FBST 8-PLC... или FBST 500....
Примечания по эксплуатации
Для безопасной изоляции между соседними модулями должна быть установлена разделительная пластина PLC-ATP.
Примечание по сборке
Разделительная пластина PLC-ATP необходима в начале и конце каждой клеммной колодки ПЛК.
Примечания по эксплуатации
Установщик системы должен обеспечить защиту изделия от прикосновения (при напряжении > 25 В переменного тока/60 В постоянного тока). Изделие представляет собой встроенное устройство без защиты от прямого контакта.
Тип продукта
Релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
высокие пусковые токи
Режим работы
100% рабочий коэффициент
Механический срок службы
3x 10 7 циклов
Изоляция
Безопасная изоляция, усиленная изоляция
Категория перенапряжения
III
Степень загрязнения
3
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
Защита от обратной полярности; Диод защиты от полярности
Индикация рабочего напряжения
Желтый светодиод
Тип переключения контактов
1 замыкающий контакт
Тип переключающего контакта
Одиночный контакт
Контактный материал
АгСно
Максимальное коммутируемое напряжение
250 В переменного/постоянного тока (При напряжении выше 250 В (L1, L2, L3) между идентичными клеммными колодками в соседних модулях должна быть установлена разделительная пластина PLC-ATP. Затем возможное перемыкание выполняется с помощью FBST 8-PLC... или ...FBST 500...)
Минимальное коммутируемое напряжение
12 В (100 мА)
Ограничение постоянного тока
6 А
Максимальный пусковой ток
80 А (20 мс)
Мин. ток переключения
100 мА (12 В)
Разрывная мощность (омическая нагрузка) макс.
144 Вт (при 24 В постоянного тока)
Разрывная мощность (омическая нагрузка) макс. соединенный мостом
240 Вт (для 24 В постоянного тока. Значение допустимо, если оба соединения 13, оба соединения 14 и оба соединения BB перекрыты.)
Коммутируемая мощность мин.
1200 мВт
Коммутационная способность
2 А (при 24 В, DC13)
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Момент затяжки
0,6 Нм...0,8 Нм
Ширина
14 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты (Реле)
РТ II (Эстафета)
Степень защиты (Реленая база)
IP20 (релейная база)
Степень защиты (Место установки)
>= IP54 (Место установки)
Температура окружающей среды (рабочая)
-40 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 2000 м
Сертификат
CE-совместимый
Сертификат
UKCA-совместимый
Сертификат
ТАЕ0000196
Идентификация
ИСА-С71.04. G3 Суровая группа
Температура
Д
Влажность
А
Вибрация
Б/К
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2967604
Упаковочная единица
10 шт.
Минимальный объем заказа
10 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6236
GTIN
4017918169794
Вес за штуку (включая упаковку)
73,33 г
Вес за штуку (без упаковки)
67,98 г
Номер таможенного тарифа
85364900
Страна происхождения
DE
ЭКЛАСС-13.0
27371601
ЭКЛАСС-15.0
27371601
ЭТИМ 10.0
EC001437
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
