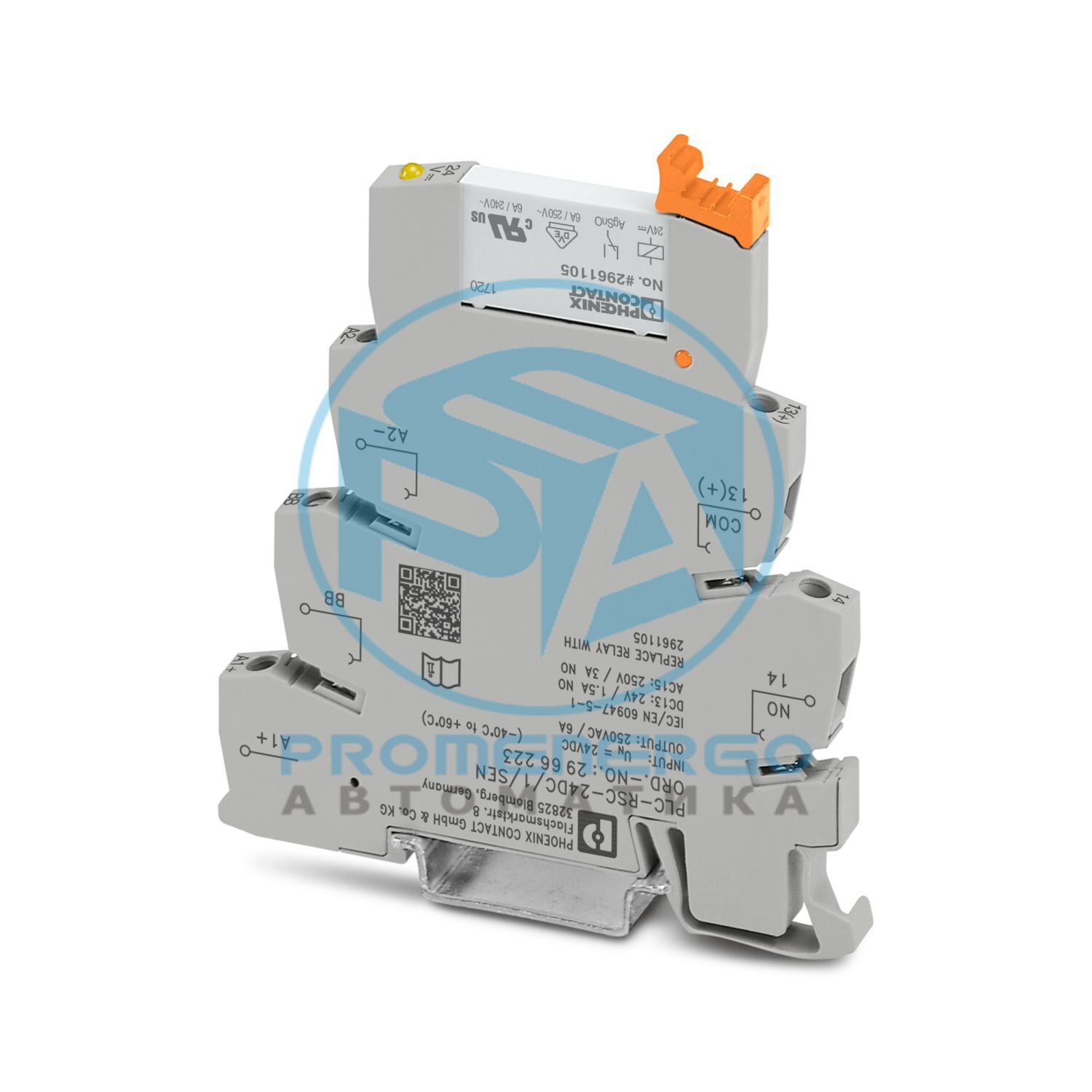

PLC-INTERFACE для функций ввода, состоит из базовой клеммы PLC-BSC.../SEN с винтовым зажимом и вставным миниатюрным реле с силовым контактом, для монтажа на DIN-рейку NS 35/7,5, 1 замыкающий контакт, входное напряжение 24 В DC
Технические характеристики
Тип продукта
Релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Функция входа
Режим работы
100% рабочий коэффициент
Механический срок службы
2x 10 7 циклов
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
250 В переменного/постоянного тока (При напряжении выше 250 В (L1, L2, L3) между идентичными клеммными колодками в соседних модулях должна быть установлена разделительная пластина PLC-ATP. Затем возможное перемыкание выполняется с помощью FBST 8-PLC... или ...FBST 500...)
Минимальное коммутируемое напряжение
12 В переменного/постоянного тока
Ограничение постоянного тока
6 А
Максимальный пусковой ток
10 А (4 с)
Мин. ток переключения
10 мА
Ток короткого замыкания
200 А (условный ток короткого замыкания)
Разрывная мощность (омическая нагрузка) макс.
140 Вт (при 24 В постоянного тока)
Выходной предохранитель
4 A gL/gG НЕОЗЕД
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Момент затяжки
0,6 Нм...0,8 Нм
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты (Реленая база)
IP20 (релейная база)
Температура окружающей среды (рабочая)
-25 °C ... 70 °C (см. снижение номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Сертификат
CE-совместимый
Сертификат
UKCA-совместимый
Сертификат
ТАЕ0000196
Идентификация
ИСА-С71.04. G3 Суровая группа
Температура
Д
Влажность
А
Вибрация
Б/К
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Стандарты/правила
МЭК 60664
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2966223
Упаковочная единица
10 шт.
Минимальный объем заказа
10 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6226
GTIN
4017918130701
Вес за штуку (включая упаковку)
38,8 г
Вес за штуку (без упаковки)
33,61 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27371601
ЭКЛАСС-15.0
27371601
ЭТИМ 10.0
EC001437
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
