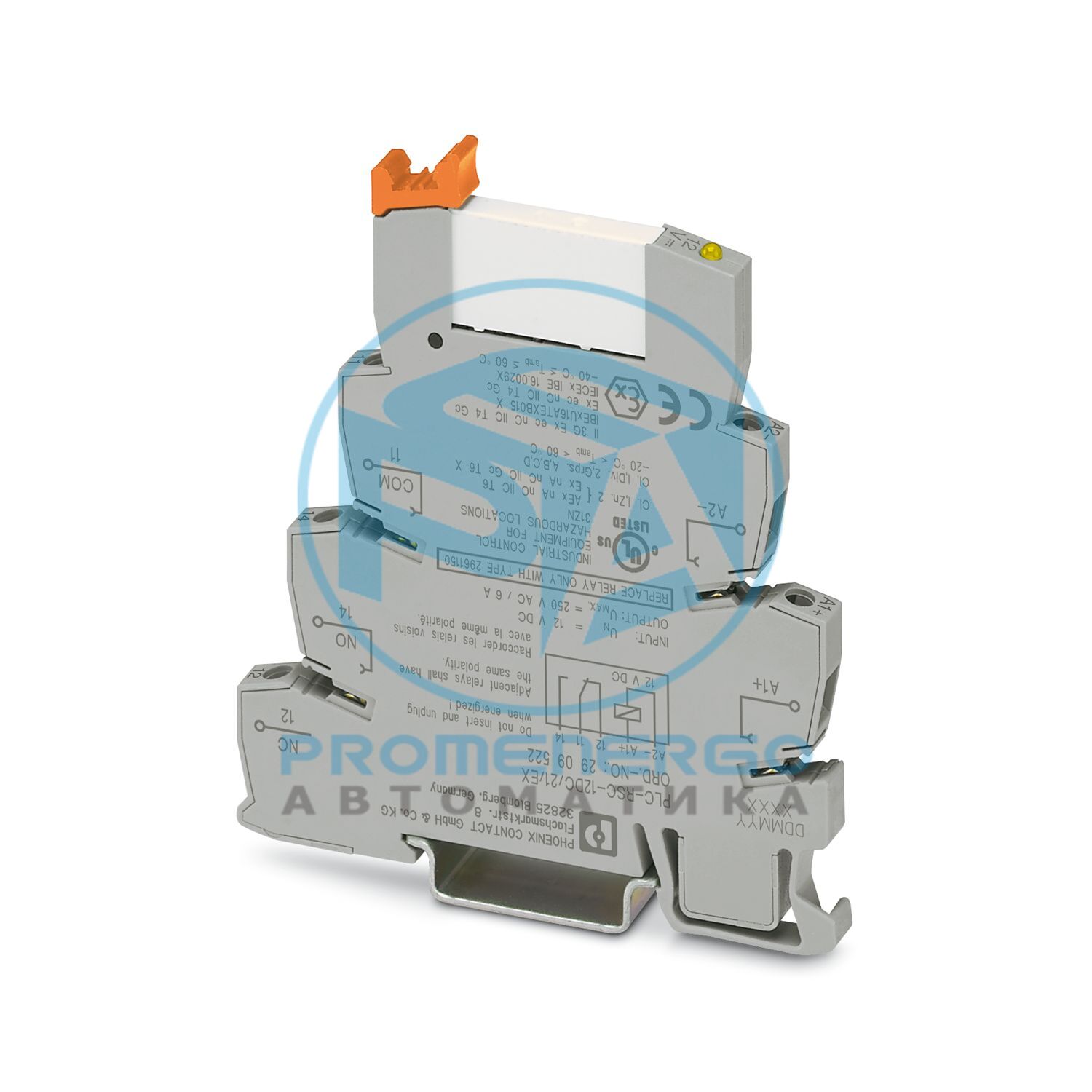

PLC-INTERFACE, состоящий из базовой клеммной колодки толщиной 6,2 мм, монтируемой на DIN-рейку, с винтовыми зажимами и вставного миниатюрного реле с силовым контактом 6 А, 1 переключающим контактом, входным напряжением 12 В постоянного тока. Одобрено в соответствии с ATEX/IECEx (зона 2) и взрывоопасной зоной, класс I, разд. 2.
Технические характеристики
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Тип продукта
Релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Класс I, Дивизион 2
Режим работы
100% рабочий коэффициент
Механический срок службы
2x 10 7 циклов
Категория перенапряжения
III
Степень загрязнения
3
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
Защита от обратной полярности; Диод защиты от полярности
Индикация рабочего напряжения
Желтый светодиод
Тип переключения контактов
1 переключающий контакт
Тип переключающего контакта
Одиночный контакт
Тип контактного соединения
Силовой контакт
Контактный материал
АгСно
Максимальное коммутируемое напряжение
250 В переменного/постоянного тока (При напряжении выше 250 В (L1, L2, L3) между идентичными клеммными колодками в соседних модулях должна быть установлена разделительная пластина PLC-ATP. Затем возможное перемыкание выполняется с помощью FBST 8-PLC... или ...FBST 500...)
Минимальное коммутируемое напряжение
5 В переменного/постоянного тока (100 мА)
Ограничение постоянного тока
6 А (снижение номинальных характеристик)
Максимальный пусковой ток
10 А (4 с)
Мин. ток переключения
10 мА (12 В)
Разрывная мощность (омическая нагрузка) макс.
140 Вт (24 В постоянного тока)
Коммутационная способность
2 А (24 В (DC13))
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Момент затяжки
0,6 Нм...0,8 Нм
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты (Реле)
РТ III (Эстафета)
Степень защиты (Реленая база)
IP20 (релейная база)
Температура окружающей среды (рабочая)
-40 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 2000 м
Сертификат
CE-совместимый
Идентификация
? II 3G Ex ec nC IIC T4 Gc
Сертификат
IBExU16ATEXB015 X
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
МЭКEx IBE 16.0029X
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
2021122304114118
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
ДНВ 25.0067 Х
Идентификация
Класс I, зона 2, AEx ec nC IIC Gc T4
Сертификат
ТАЕ0000196
Идентификация
ИСА-С71.04. G3 Суровая группа
Температура
Д
Влажность
А
Вибрация
Б/К
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Стандарты/правила
МЭК 60664
Стандарты/правила
ГБ/Т 3836,1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2909522
Упаковочная единица
10 шт.
Минимальный объем заказа
10 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК622К
GTIN
4055626363608
Вес за штуку (включая упаковку)
42,28 г
Вес за штуку (без упаковки)
36,8 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27371601
ЭКЛАСС-15.0
27371601
ЭТИМ 10.0
EC001437
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
